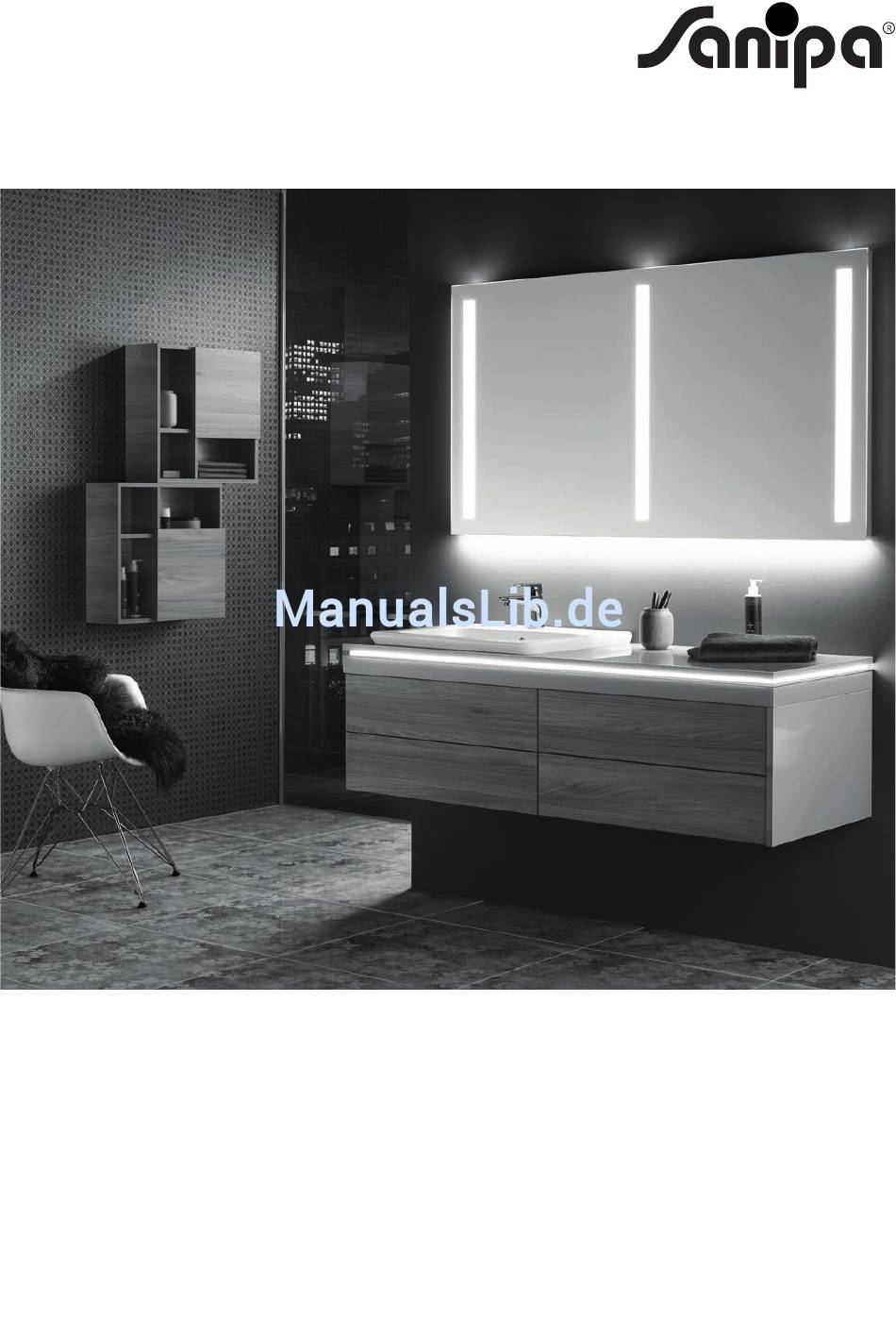

- Seite 1 Montageanleitung 2morrowLight gültig ab 04/2016...
-
Seite 2: Montagemaße Beispiel
Hinweise Achtung Prüfen Sie Ihre Badmöbel vor Beginn der Montage auf eventuelle Beschädigungen. Schäden an bereits montierten Teilen können wir als Reklamation nicht anerkennen. Alle elektrischen Installationen müssen unter Berücksichtigung der VDE 0100, Teil 701 und der Schutzbereiche vorgenommen werden. Bei Möbelanlagen mit Mineralguss-Waschtisch grundsätzlich zuerst den Waschtischunterbau und dann den Waschtisch montieren! Lage der Mauerdübel... -
Seite 3: Montagemaße Gästebad
Montagemaße Beispiel 1142 56,5 56,5 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) Montagemaße Gästebad 56,5 56,5 220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701) Alle Angaben in mm. Technische Änderungen vorbehalten. -
Seite 4: Montagemaße Glas-Waschtische
Montagemaße Glas-Waschtische OKFFB OKFFB Alle Angaben in mm. Technische Änderungen vorbehalten. -
Seite 5: Montage Glas-Waschtisch
Montagemaße Glas-Waschtische OKFFB Montage Glas-Waschtisch * Bitte nur neutral vernetzte Silikone verwenden, z.B.: Souald Silirub 2, Ottoseal S110 Premium Neutral, Soudal Neutralsilikon Alle Angaben in mm. Technische Änderungen vorbehalten. - Seite 6 Montage Konsolenplatte vertikal Hinweis: Konsolenplatte vertikal nur in Verbindung mit WT-Unterbau montierbar! 10-15mm Ø6/45 mm mit 6 mm Steinbohrer 45 mm tief bohren Dübel einklopfen Haltewinkel mittels beiliegenden Scheiben und Schrauben montieren Sechskantschraube mit Scheibe von oben durch die Bohrung der Konsole stecken von Konsoleninnenseite die Rechteckmutter auf die Sechskantschraube drehen ein Abstand von 10-15 mm zur Konsole muss eingehalten werden die Ausrichtung der Rechteckmutter muss quer zur Konsole sein (siehe Bild)
-
Seite 7: Montage Waschtischunterbau/Unterschränke Mit Aufhängewinkel
Montage Waschtischunterbau/Unterschränke mit Aufhängewinkel Montage Waschtischunterbau/Unterschränke mit Tragekonsole Optionale Befestigung Alle Angaben in mm. Technische Änderungen vorbehalten. -
Seite 8: Ausgleichen Von Unebenheiten / Abdichten
Montage Waschtischunterbau/Unterschränke mit Tragekonsole Optionale Befestigung Fortsetzung Gr. 4 Montage Waschtische Achtung: Expressbefestigung ist nicht im Lieferumfang enthalten! Waschtisch Mauerwerk Ausgleichen von Unebenheiten / Abdichten Unebenheiten zwischen Wand und der Befestigung des Weißzement Waschtisches mit Weißzement ausgleichen Bei Keramik-Waschtischen auf rückseitige Fläche des Waschtisches vor der Montage Weißzement auftragen! Mit Silikon abdichten Fugen zwischen Wand und Waschtisch mit Silikon abdichten... -
Seite 9: Verdeckter Schrankaufhänger
Verdeckter Schrankaufhänger Schrank- breite • Auszug aushängen • Türe abklipsen • Glas-Einlegeböden herausnehmen → auf eine weiche Unterlage abstellen! OKFFB 8/60 tief Alle Angaben in mm. Technische Änderungen vorbehalten. - Seite 10 Montage Schubkasten / Auszug Aushängen Einhängen Clip! Verstell-Möglichkeiten Seitenverstellung Abdeckkappe abklipsen Höhenverstellung Front-Demontage Höhenverstellung Seitenverstellung Neigungsverstellung (nur bei Auszügen) Alle Angaben in mm. Technische Änderungen vorbehalten.
-
Seite 11: Justierung Tiefe
Justierung Tiefe Hinweis: Synchronisationswelle darf unter keinen Umständen entfernt werden! Montage Füße Sitztruhe Montage vertikale Konsole (schmal, mit Handtuchhalter) Hinweis: nur in Verbindung mit Waschtisch-Unterbau oder Anbauschrank montierbar Ø PZ 2 Alle Angaben in mm. Technische Änderungen vorbehalten. -
Seite 12: Montage Und Justierung Möbeltüren
Montage und Justierung Möbeltüren Aushängen Einhängen Schritt 2 Schritt 1 Clip! Abdeckkappe abklipsen Verstell-Möglichkeiten Aktivierung der Dämpfung Deaktivierung der Dämpfung Alle Angaben in mm. Technische Änderungen vorbehalten. -
Seite 13: Tipon: Tiefenjustage Bei Türen
TipON: Tiefenjustage bei Türen 1,5 -5,0 Montage Handtuchhalter HH61025 / HH62025 Handtuchhalter an gewünschte Stelle der Wand anhalten und Wand- befestigungslöcher anzeichnen mit 10 mm Steinbohrer 60 mm tief bohren, Dübel einklopfen Handtuchhalter mit beiliegenden Schrauben an der Wand befestigen Abdeckkappen auf Befestigungsschrauben aufdrücken Ø10/60 mm tief Montage Handtuchhalter HH70025... - Seite 14 Montage Handtuchhalter ZB17525 Wandbefestigungslöcher anzeichnen mit 8 mm Steinbohrer 60 mm tief bohren Dübel einklopfen Handtuchhalter-Konsole mit beiliegenden Schrauben an der Wand befestigen Ø8/60 mm tief Montage Handtuchhalter HH71025 PZ 2 Ø3 Hinweis: HH710.25 kann nur vorne an Konsole montiert werden Ansicht von unten Montage Halterungen Accessory Boxen zum Entnehmen der Halterungen diese nach vorne...
-
Seite 15: Verbindung Einzelner Schrankmodule
Montage Arbeitsplatte Platte auf Korpus legen vom Schrankinneren vorbohren Arbeitsplatte mit beiliegenden Schrauben den Korpus mit der Platte verschrauben Schrank Verbindung einzelner Schrankmodule Nebeneinander montierte Schränke mittels beiliegenden Spax-Senkkopf 3,5 x 25 mm verbinden Spax-Senkkopf 3,5 × 25 mm Versetzen eines Glaseinlegebodens bei Schränken Türen abklipsen Glasbodenhalter Klemmschrauben lösen... - Seite 16 Sanipa Badmöbel Treuchtlingen GmbH Markt Berolzheimer Straße 6 91757 Treuchtlingen Infoline: 09142 978 978 Telefax: 09142 978 990 Internet: www.sanipa.de E-Mail: infoline@sanipa.de...
