220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701)

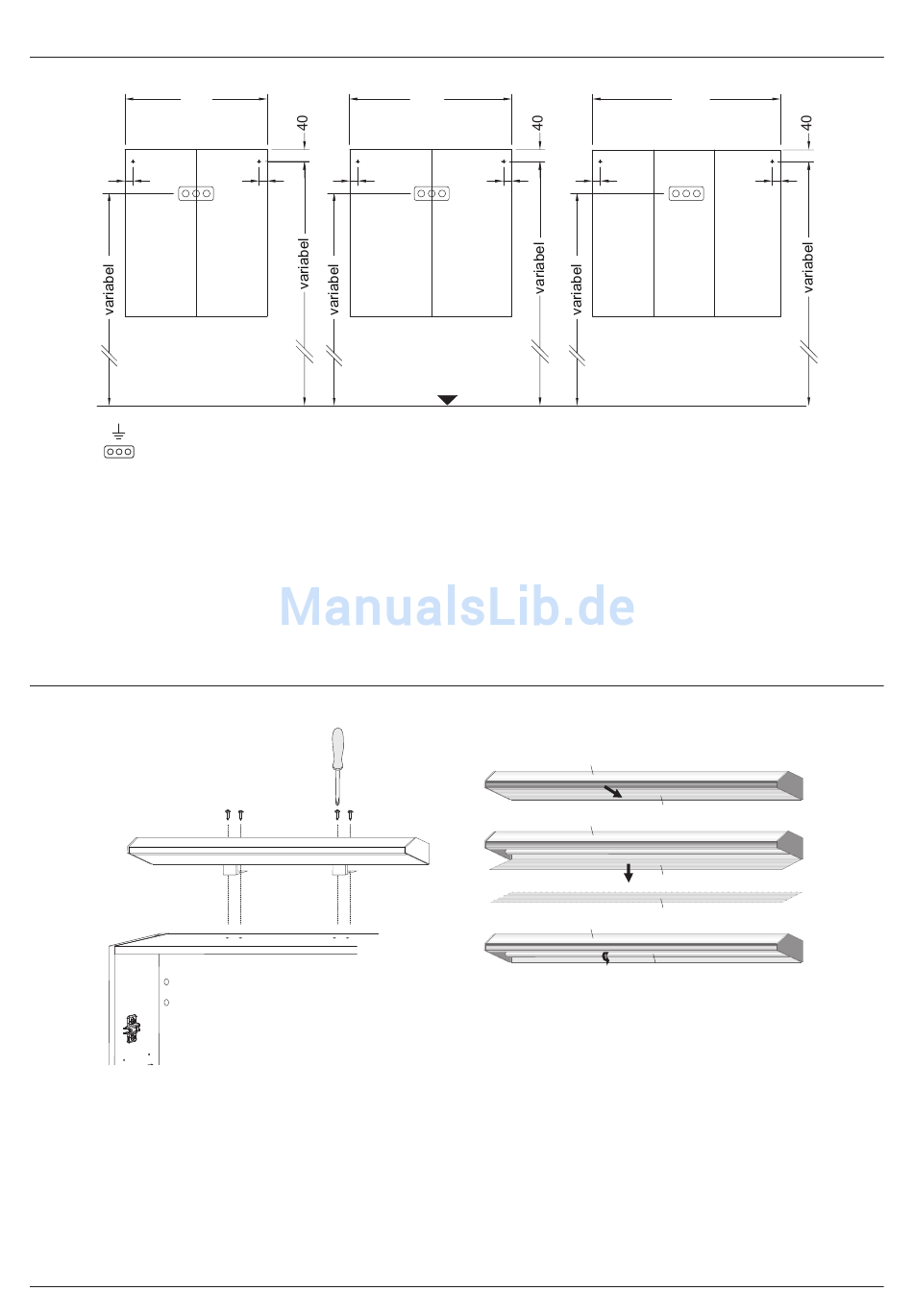

Montagemaße Aluminium- Spiegelschränke 650 / 800 / 1000 mm
650
28
N
L
220 - 240 V loser Netzanschluss (laut VDE 0100 Teil 701)
Montage Wandhaken siehe Seite 04
Montage und Leuchtmittelwechsel Aufbauleuchte A
Montage / Demontage der Spiegeltüren
siehe Seite 08
10
28
28
800
28
OKFFB
B
B
B
-
Abdeckung A nach hinten in die
Leuchte B schieben
-
Abdeckung A entnehmen
-
Leuchtstoffröhre C um 90° drehen und
nach unten aus Halterung entnehmen
-
neue Leuchtstoffröhre einsetzen
-
Zusammenbau in umgekehrter
Reihenfolge
Alle Angaben in mm. Technische Änderungen vorbehalten.
