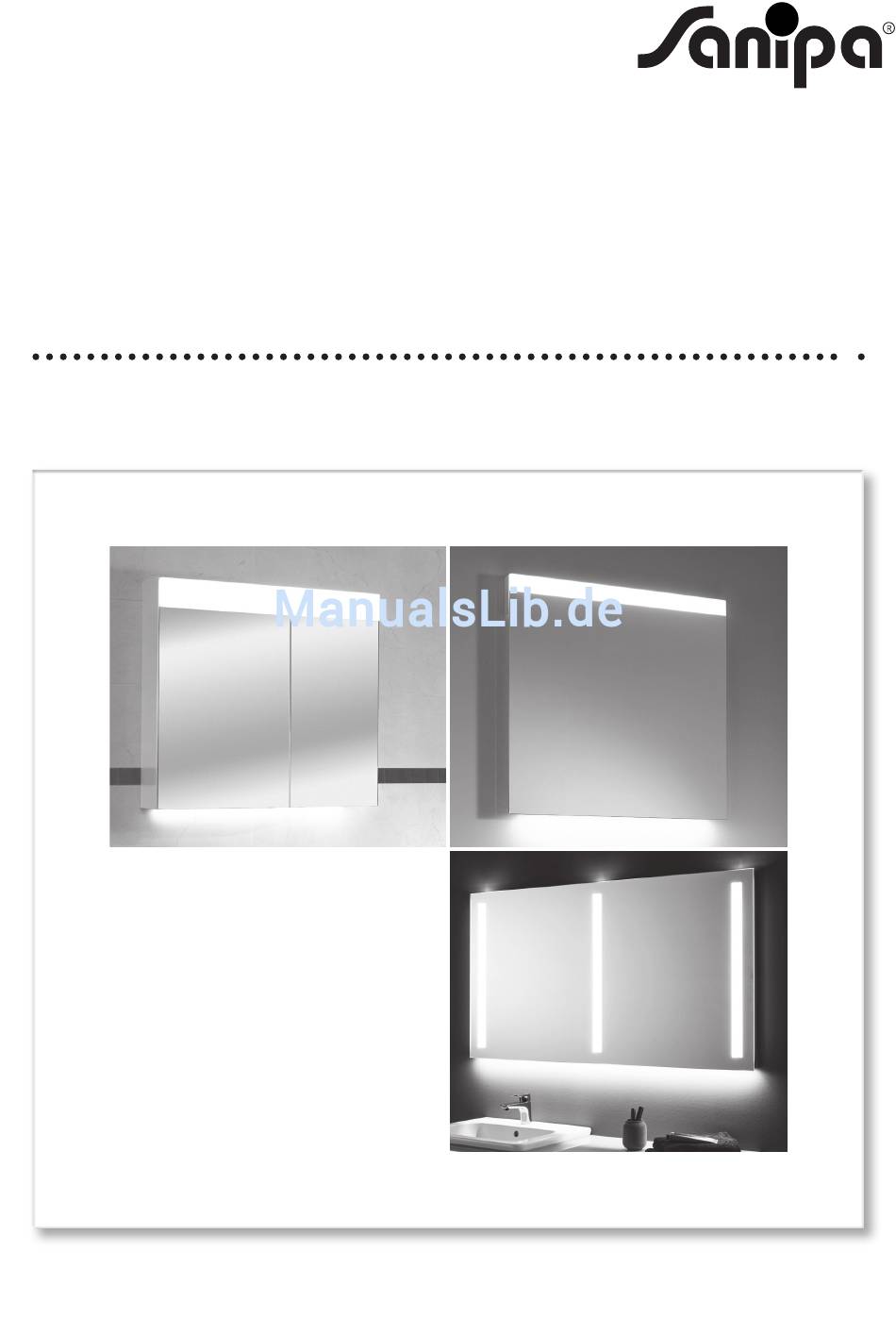

- Seite 1 Montageanleitung Reflection (Spiegelschränke/Lichtspiegel) gültig ab 09/2017...
-
Seite 2: Wichtige Hinweise
Wichtige Hinweise Die Montage der Spiegelschränke/Lichtspiegel darf nur von autorisierten Fachleuten ausgeführt werden. Alle elektrischen Installationen müssen unter Berücksichtigung der VDE 0100, Teil 701 und der Schutzbereiche vorgenommen werden. Die Montage muss von zwei Personen durchgeführt werden. • Für nicht fachgerechte Installation wird jegliche Haftung abgelehnt! •... -
Seite 3: Montagereihenfolge
Piktogramme Montagereihenfolge Montagezeichnungen Montage Einstellungen Zubehör Info Montagereihenfolge Montagewerkzeuge bereitlegen: Spiegelschränke/Lichtspiegel auspacken, kontrollieren und Montagezubehör entnehmen Prüfen Sie Ihre Spiegelschränke/Lichtspiegel vor Beginn der Bitte stellen Sie die Spiegel- Montage auf eventuelle Beschädigungen. Schäden an bereits schränke/Lichtspiegel auf montierten Teilen können wir als Reklamation nicht anerkennen! eine weiche Unterlage! Alle Angaben in mm. - Seite 4 Demontage der Spiegeltüren und Einlegeböden Bitte stellen Sie Spiegeltüren und Einlegeböden auf eine weiche Unter- lage! Spiegeltüren Einlegeböden siehe Seite 11/12 siehe Seite 13 Ø 8/60 tief Bohrmaße anzeichnen und Befestigungsmaterial anbringen siehe Seite 21/23 siehe Seite 9/18 siehe Seite 19 Spiegelschränke siehe S.
- Seite 5 Einhängen aller demontierten Teile / Fugenmaße einstellen Reihenfolge: Einlegeböden ..... siehe Seite 13 Spiegeltüren ...... siehe Seite 11/12 Montage Spiegelschrank-Zubehör siehe Seite 15 siehe Seite 15 siehe Seite 15 siehe Seite 15 Alle Angaben in mm. Technische Änderungen vorbehalten.
-
Seite 6: Montagezeichnungen Spiegelschränke
Montagezeichnungen Spiegelschränke 600 / 800 / 1000 / 1300 SD750 - SD757 Leuchtenwechsel siehe Seite 16 Bei Austausch der LED-Leuchten bitte den Hersteller kontaktieren 220 - 240 V loser Netzanschluss ( laut VDE 0100 Teil 701 ) 601 / 801 / 1001 / 1201 / 1301 SD630 - SD637 Leuchtenwechsel siehe Seite 16 Bei Austausch der LED-Leuchten bitte... - Seite 7 Montagezeichnungen Spiegelschränke 650 / 800 / 1000 / 1200 / 1300 SD690 - SD697 Leuchtenmontage siehe Seite 10 Leuchtmittelwechsel siehe Seite 15 220 - 240 V loser Netzanschluss ( laut VDE 0100 Teil 701 ) 500 / 600 / 700 / 800 / 1000 / 1200 / 1400 SD819 - SD828 SD919 - SD928 Leuchtenwechsel siehe Seite 17...
- Seite 8 Montagezeichnungen Spiegelschränke 600 / 800 / 1000 / 1200 / 1300 SD140 - SD147 Leuchtenmontage siehe Seite 10 Bei Austausch der LED-Leuchten bitte den Hersteller kontaktieren 220 - 240 V loser Netzanschluss ( laut VDE 0100 Teil 701 ) SD352 - SD357 SD352 Leuchtenwechsel siehe Seite 17 SD354...
- Seite 9 Spiegelschrank Siehe S. ø 8 mm Click Alle Angaben in mm. Technische Änderungen vorbehalten.
- Seite 10 Aufsatzleuchte - LED Leuchtenwechsel erfolgt in umgekehrter Reihenfolge Aufbauleuchte - T5 • Aufbauleuchte A mittels beiliegenden Schrauben C durch vorgebohrte Löcher D auf Spiegelschrank B montieren • Leuchtenkabel E und Spiegelschrank- kabel F zusammenklipsen Alle Angaben in mm. Technische Änderungen vorbehalten.
- Seite 11 Spiegeltüren Aushängen + Demontage Spiegeltüren Einhängen + Montage Spiegeltüren Click Verstellmöglichkeiten Click Bitte Info auf S. beachten Alle Angaben in mm. Technische Änderungen vorbehalten.
- Seite 12 Spiegeltüren Aushängen + Demontage Spiegeltüren Einhängen + Montage Spiegeltüren Verstellmöglichkeiten Dämpfkraft einstellen Bitte Info auf S. beachten Alle Angaben in mm. Technische Änderungen vorbehalten.
- Seite 13 Info Scharniere Spiegeltüren Achtung: Bei Falscheinstellung können Spannungen entstehen und die Spiegeltüren dadurch brechen! < = > 3 < 3 Einsetzen und Versetzen eines Einlegebodens Alle Angaben in mm. Technische Änderungen vorbehalten.
-
Seite 14: Kosmetiktuchspender
Inneneinteilung Kosmetiktuchspender Vor dem Einbau den Deckel entfernen. Einbau mit der Öffnung nach unten. Alle Angaben in mm. Technische Änderungen vorbehalten. -
Seite 15: Magnetleiste, Vergrößerungsspiegel, Ablageschale, Spiegelgriffe
Magnetleiste, Vergrößerungsspiegel, Ablageschale, Spiegelgriffe • Klebefläche muss vor dem Anbringen sauber, fettfrei und trocken sein! • Position frei wählbar - nach dem Anbringen aber irreversibel! Leuchtmittelwechsel - Aufbauleuchte T5 • Abdeckung A nach rechts in die Leuchte B schieben und gleichzeitig nach unten ziehen •... - Seite 16 Leuchtenwechsel Leuchtenwechsel Zusammenbau in umgekehrter Reihenfolge Alle Angaben in mm. Technische Änderungen vorbehalten.
- Seite 17 Leuchtenwechsel Zusammenbau in umgekehrter Reihenfolge Leuchtenwechsel • Acryl-Lichtblende vorsichtig nach vorne abziehen Zusammenbau in umgekehrter • seitliche Befestigungsschrauben von der LED-Einheit Reihenfolge herausschrauben • LED-Einheit nach vorne entnehmen und auf der Rückseite des Spiegelschrankes den Stecker abklipsen Alle Angaben in mm. Technische Änderungen vorbehalten.
-
Seite 18: Montagezeichnungen Lichtspiegel Aufhänger A
Montagezeichnungen Lichtspiegel Aufhänger A 850 / 1050 / 1350 180 120 LS520- LS527 Bei Austausch der LED-Leuchten bitte den Hersteller kontaktieren 220 - 240 V loser Netzanschluss ( laut VDE 0100 Teil 701 ) Aufhänger A ø 8 mm Alle Angaben in mm. Technische Änderungen vorbehalten. -
Seite 19: Montagezeichnungen Lichtspiegel Aufhänger B
Montagezeichnungen Lichtspiegel Aufhänger B LS719 - LS730 LS610 - LS619 400 / 500 / 700 / 800 / 1000 / 1200 / 1400 / 1600 / 1750 600 / 800 / 1000 / 1200 / 1400 / 1600 Bei Austausch der LED-Leuchten bitte Bei Austausch der LED-Leuchten bitte den Hersteller kontaktieren den Hersteller kontaktieren... - Seite 20 Montagezeichnungen LED-Lichtspiegel Aufhänger C 600 / 800 / 1000 / LS409 - LS417 1200 / 1300 LS419 - LS427 Bei Austausch der LED-Leuchten bitte den Hersteller kontaktieren 220 - 240 V loser Netzanschluss ( laut VDE 0100 Teil 701 ) Alle Angaben in mm.
- Seite 21 Aufhänger C Siehe S. Gerade Wand Unebene Wand ø 8 mm Alle Angaben in mm. Technische Änderungen vorbehalten.
- Seite 22 Montagezeichnungen LED-Lichtspiegel variabel Aufhänger D individuell LS710/LS711 individuell LS800 - LS803 Bei Austausch der LED-Leuchten bitte den Hersteller kontaktieren 220 - 240 V loser Netzanschluss ( laut VDE 0100 Teil 701 ) Alle Angaben in mm. Technische Änderungen vorbehalten.
-
Seite 23: Außerbetriebnahme
Aufhänger D Gerade Wand 15 5 Unebene Wand 15 5 ø 8 mm Außerbetriebnahme Elektrogeräte recyceln oder fachgerecht entsorgen. Elektronikgeräte niemals über den Hausmüll entsorgen. Die vor Ort gültigen Vorschriften beachten. Warnung! Gefahr durch Stromschlag! Das Berühren von stromführenden Teilen kann zu schweren Verletzungen bis hin zum Tod führen. -
