Roth Monobloc 900 L Einbauanleitung Und Garantieurkunde
Vorschau ausblenden
Andere Handbücher für Monobloc 900 L:
- Einbauanleitung und garantieurkunde (17 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Einbauanleitung und Garantieurkunde
Abflusslose Sammelgruben
Monobloc 900 L
Inhalt
1
2
3
3.1
3.2
3.3
3.4
3.5
4
5
6
7
Anlagen
A1
Kundenzeichnung Abflusslose Sammelgrube Monobloc 900L Schacht DN 200
A2
Kundenzeichnung Abflusslose Sammelgrube Monobloc 900L Schacht DN 300
A3
Kundenzeichnung Abflusslose Sammelgrube Twinbloc 1500L Schacht DN 200
A4
Kundenzeichnung Abflusslose Sammelgrube Twinbloc 1500L Schacht DN 300
A5
Kundenzeichnung Abflusslose Sammelgrube Twinbloc 1500L Schacht DN 600
A6
Kundenzeichnung Abflusslose Sammelgrube Twinbloc 3500L Schacht DN 200
A7
Kundenzeichnung Abflusslose Sammelgrube Twinbloc 3500L Schacht DN 300
A8
Kundenzeichnung Abflusslose Sammelgrube Twinbloc 3500L Schacht DN 600
A9
Kundenzeichnung Abflusslose Sammelgrube Rund 2000L Schacht DN 200
A10
Kundenzeichnung Abflusslose Sammelgrube Rund 2000L Schacht DN 300
A11
Kundenzeichnung Abflusslose Sammelgrube Rund 2000L Schacht DN 600
A12
Kundenzeichnung Abflusslose Sammelgrube Rund 3000L Schacht DN 200
A13
Kundenzeichnung Abflusslose Sammelgrube Rund 3000L Schacht DN 300
A14
Kundenzeichnung Abflusslose Sammelgrube Rund 3000L Schacht DN 600
A15
Kundenzeichnung Abflusslose Sammelgrube Twinbloc 7000L Schacht DN 200
A16
Kundenzeichnung Abflusslose Sammelgrube Twinbloc 7000L Schacht DN 300
A17
Kundenzeichnung Abflusslose Sammelgrube Twinbloc 7000L Schacht DN 600
A18
Garantieurkunde
1250004341 / Version: 06-2020
mit DIBt-Zulassung
Twinbloc 1500 L
Twinbloc 3500 L
Twinbloc 7000 L
www.roth-umwelttechnik.com
Roth Umwelttechnik
ZNL der Roth Werke GmbH
Rund 2000 L
Rund 3000 L
Seite
2
2
3
3
4
4
5
5
6
6
7
8
Seite 1 von 8
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Roth Monobloc 900 L
Inhaltszusammenfassung für Roth Monobloc 900 L
-
Seite 1: Inhaltsverzeichnis

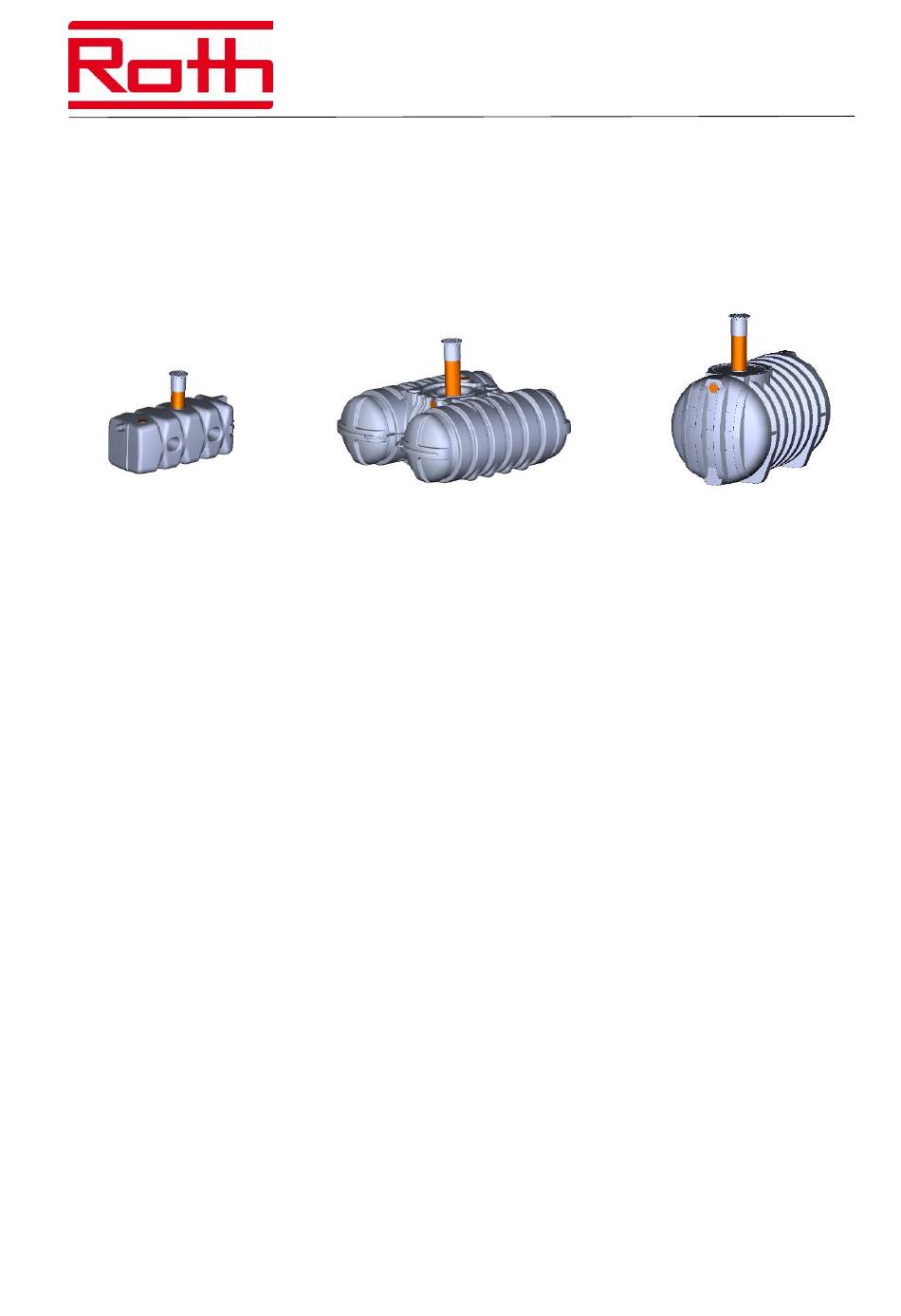

Roth Umwelttechnik ZNL der Roth Werke GmbH Einbauanleitung und Garantieurkunde Abflusslose Sammelgruben mit DIBt-Zulassung Monobloc 900 L Twinbloc 1500 L Rund 2000 L Twinbloc 3500 L Rund 3000 L Twinbloc 7000 L Inhalt Seite Allgemeine Hinweise und Sicherheit Typen und Technische Daten... -
Seite 2: Allgemeine Hinweise Und Sicherheit
Die Installation des Behälters bzw. einzelner Behälterteile muss von qualifizierten Fachpersonal bzw. Fachbetrieben durchgeführt werden. Der Behälterdeckel ist stets, außer bei Arbeiten im Behälter, verschlossen zu halten, um Unfällen vorzubeugen. Es sind nur original Zubehör- und Ersatzteile der Firma Roth zu verwenden. Typen und Technische Daten Daten... -
Seite 3: Einbau
Schacht Länge Breite ohne Schacht Schacht MAX (mm) (mm) (mm) (mm) (mm) Sammelgrube DN 200 1910 1480 Monobloc 900 L DN 300 DN 200 1395 Sammelgrube DN 300 2350 1395 1395 Twinbloc 1500 L DN 600 1195 DN 200 2100... -
Seite 4: Baugrube Bei Hanglage Und Böschung
Baugrube Erdüberdeckung Baugrube (mm) (mm) MAX (mm) MAX (mm) Sammelgrube DN 200 3110 1980 1200 1980 Monobloc 900 L DN 300 DN 200 Sammelgrube DN 300 3550 2595 1200 1895 Twinbloc 1500 L DN 600 DN 200 Sammelgrube DN 300... -
Seite 5: Baugrube Bei Grundwasser Und Bindigen Boden
Nach Fertigstellung der Verrohrung erfolgt die weitere Verfüllung der Baugrube mit dem o. g. geeigneten Füllmaterial. Beim Verfüllen der Rohrleitungen und des Schachtes muss das geeignete Füllmaterial bis unter den Schachtring gut verdichtet werden (Handstampfer). 1250004341 / Version: 06-2020 www.roth-umwelttechnik.com Seite 5 von 8... -
Seite 6: Entlüftung Des Behälters
Zulauf erfolgen. Aufbau der Sammelgrube mit Absaugvorrichtung Die Roth Absaugvorrichtung (Materialnummer: 1135006785) sollte an einer für den Entsorger leicht zugänglichen Stelle installiert werden. Die Absaugvorrichtung ist in Beton einzusetzen. Der Anschlussstutzen muss etwa 150 mm aus der Erde ragen. -
Seite 7: Verbinden Von Zwei Behältern
Abbildung 4 zu achten. Es müssen beide Verbindungsleitungen mit einem Gefälle von mind. 1 % verlegt werden und der Mindestabstand zwischen den Behältern von 600 mm muss eingehalten werden. Abbildung 4: Verbinden von zwei Behältern Abbildung 5: Detail A 1250004341 / Version: 06-2020 www.roth-umwelttechnik.com Seite 7 von 8... -
Seite 8: Pkw-Befahrbarkeit
Magerbetonring mit einer Breite von mind. 300 mm als Auflagefläche für den Schachtring einzubringen. Dabei ist der entsprechende Höhenausgleich für eine eventuelle Pflasterung zu beachten. Abbildung 6: Pkw-befahrbarer Domschacht DN 600 1250004341 / Version: 06-2020 www.roth-umwelttechnik.com Seite 8 von 8... - Seite 15 Anspr rüche des brauchersc hutzes. stinbetrieb bnahme am DATUM UNTER RSCHRIFT nbaufirma: DATUM UNTER RSCHRIFT H UMWEL LTTECHNI K – ZNL d der Roth W Werke Gmb H – 01877 7 Bischofsw werda 1250002 2572...
