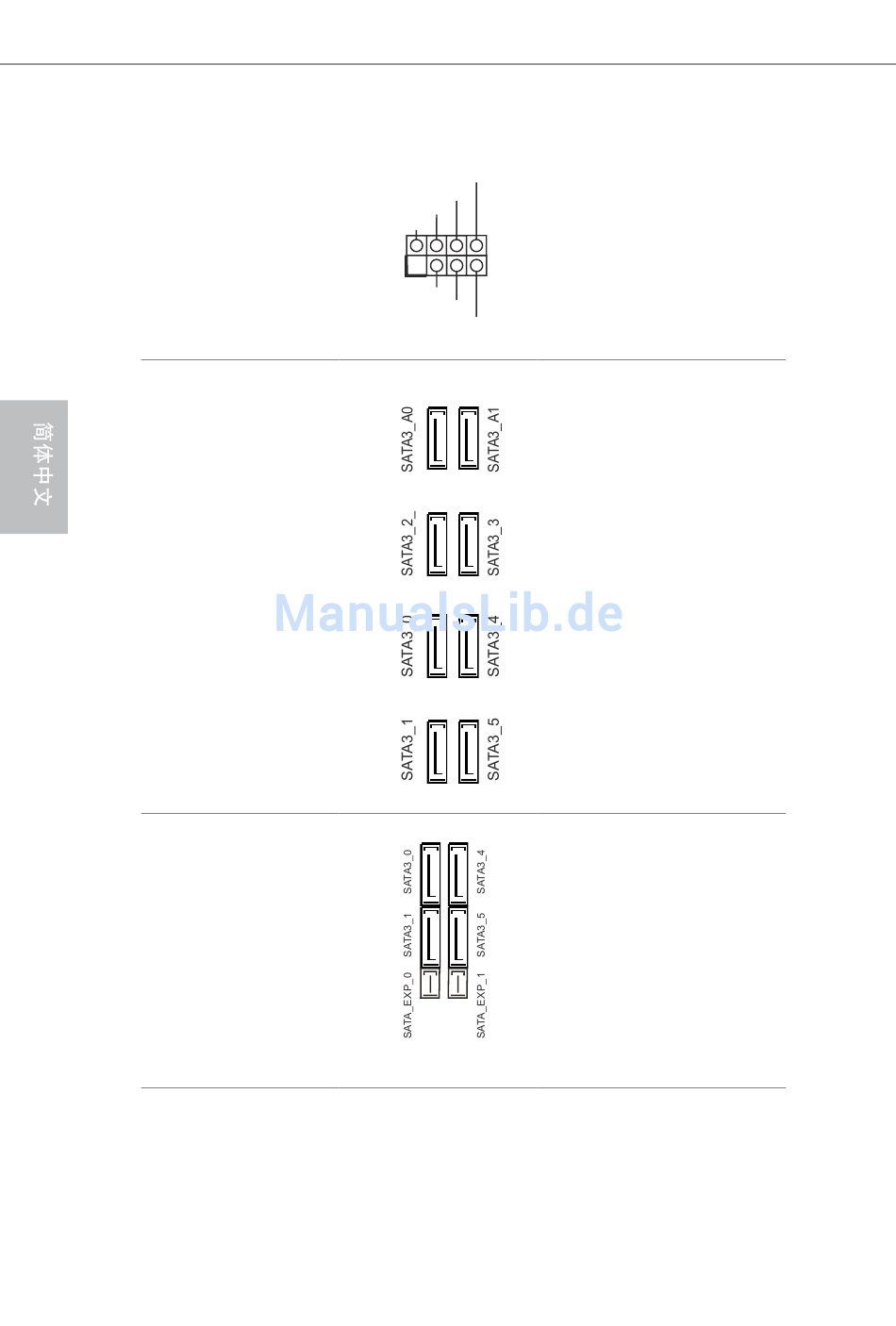

电源 LED 和扬声器接脚
(7 针 SPK_PLED1)
( 见第 1 页，第 21 个 )
串行 ATA3 接口
(SATA3_0_4:
见第 1 页， 第 15 个 )
(SATA3_1_5:
参见 p.1 第 16 项 )
(SATA3_2_3：
见第 1 页，第 14 个 )
(SATA3_A0_A1:
见第 1 页，第 13 个 )
串行 ATA Express 接口
(SATA_EXP_0_1:
见第 1 页，第 17 个 )
170
请将机箱电源 LED 和机
SPEAKER
DUMMY
箱扬声器连接到此接脚。
DUMMY
+5V
1
PLED+
PLED+
PLED-
这八个 SATA3 接口支
持最高 6.0 Gb/s 数据
传输速率的内部存储
设备的 SATA 数据线。
SATA3_0、SATA3_1 与
SATA_EXP_0 共享。
SATA3_4、SATA3_5 与
SATA_EXP_1 共享。
为最小化引导时间，请
将 Intel® Z170 SATA 端口
(SATA3_0) 用于可引导设
备。
请将 SATA 或 PCIe 存
储设备连接到这些接
口。 上 SATA Express
接口 (SATA_EXP_0) 与
SATA3_0、SATA3_1 和
Ultra M.2 Socket (M2_1)
共享。
