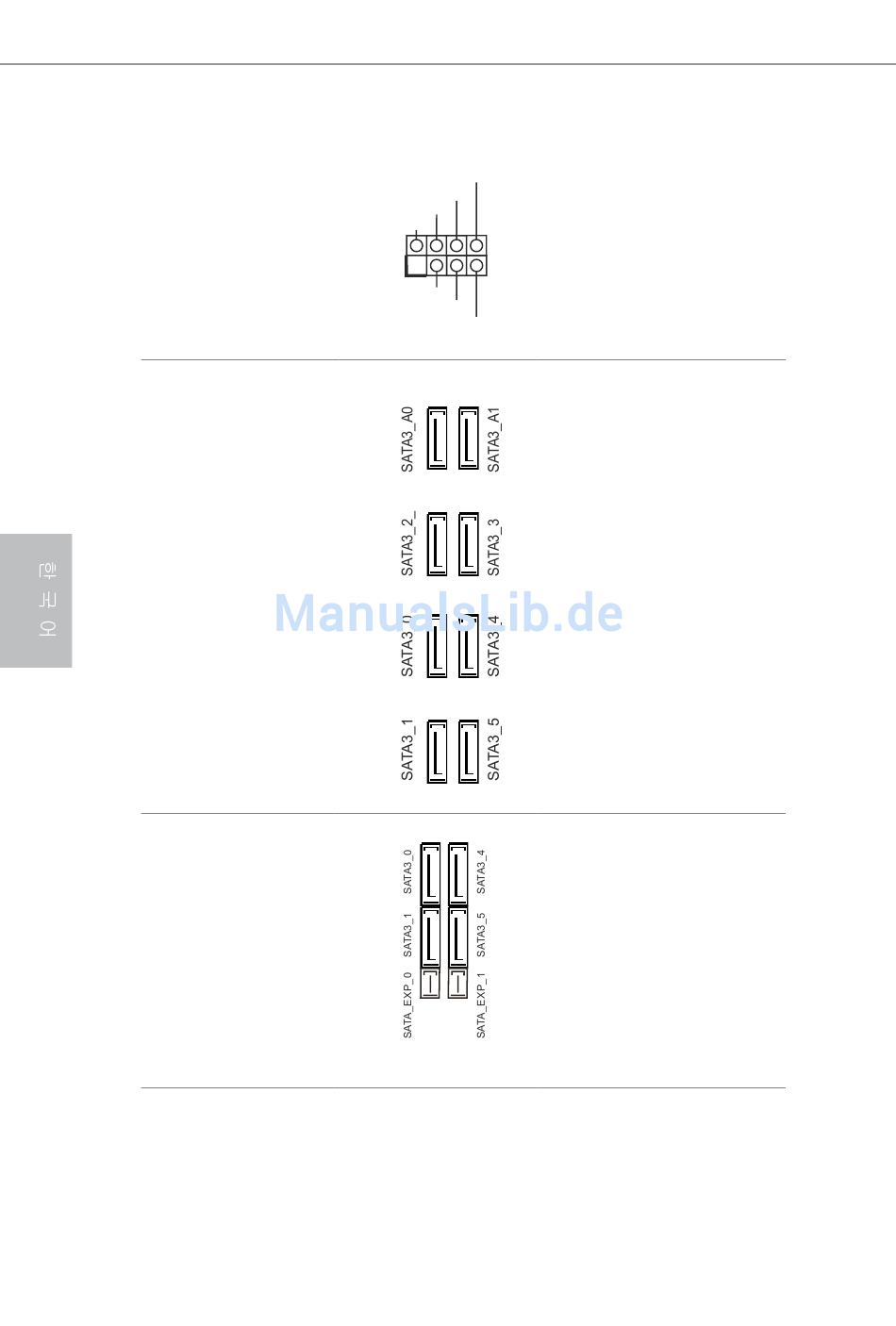

전원 LED 및 스피커 헤더
(7 핀 SPK_PLED1)
(1 페이지 , 21 번 항목 참
조 )
시리얼 ATA3 커넥터
(SATA3_0_4:
(1 페이지 , 15 번 항목 참
조 )
(SATA3_1_5:
1 페이지 , 16 번 항목 참
조 )(SATA3_2_3:
1 페이지 , 14 번 항목 참
조 )
(SATA3_A0_A1:
1 페이지 , 13 번 항목 참
조 )
직렬 ATA Express 커넥터
(SATA_EXP_0_1:
1 페이지 , 17 번 항목 참
조 )
142
섀시 전원 LED 와 섀시
SPEAKER
DUMMY
스피커를 이 헤더에 연결
DUMMY
하십시오 .
+5V
1
PLED+
PLED+
PLED-
이들 8 개의 SATA3 커넥
터는 최대 6.0 Gb/s 데이
터 전송 속도를 제공하는
내부 저장 장치용 SATA
데이터 케이블을 지원합
니다 . SATA3_0, SATA3_1
은 SATA_EXP_0 과 공
유됩니다 . SATA3_4,
SATA3_5 는 SATA_EXP_1
과 공유됩니다 .
부팅 시간을 최소화하려
면 , Intel® Z170 SATA 포
트 (SATA3_0) 를 부팅용
장치에 사용하십시오 .
SATA 저장장치 또는
PCIe 저장장치를 이 커
넥터에 연결하십시오 .
상단 SATA Express 커
넥터 (SATA_EXP_0) 는
SATA3_0, SATA3_1 및 울
트라 M.2 소켓 (M2_1) 과
공유됩니다 .
