24
11. Entfernen Sie die beiden #10 x
12. Bringen Sie die rechten inneren und äußeren
Montage und Instandhaltung der Adaptive Motion Trainer der AMT 800-Serie
³⁄₄-Zoll-Kreuzschlitzschrauben, die die obere hintere
Kante des inneren Plastikteils bis zum Ende des rechten
Seitenarms sichern.

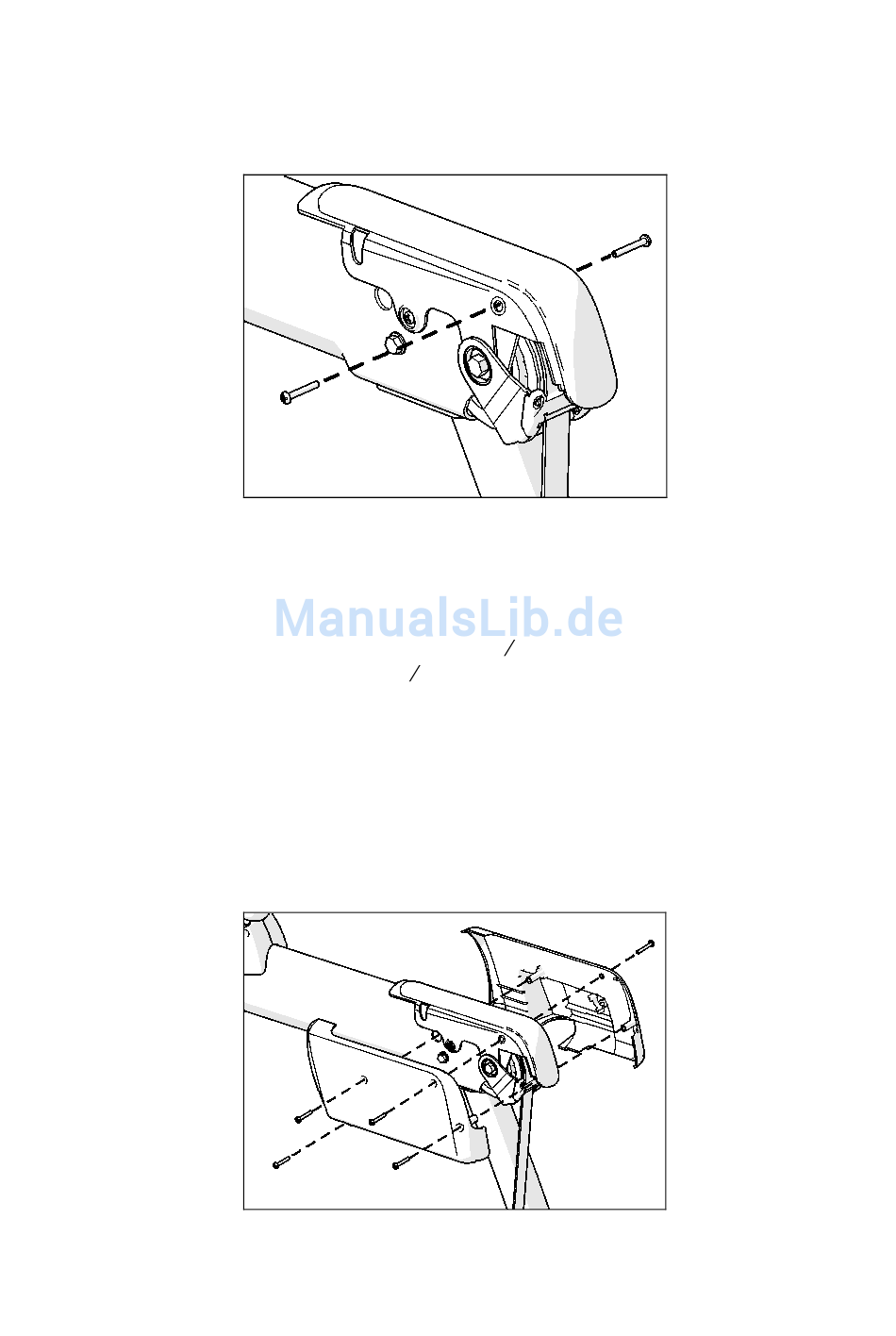

Abbildung 7: Entfernen der Schrauben aus dem inneren
Plastikteil
Seitenarmabdeckungen an den rechten Seitenarm an.
Stecken Sie die drei #10 x 1¹ ₄-Zoll-Schneidschrauben und
die beiden #10 x ³ ₄-Zoll-Schrauben, die Sie im vorherigen
Schritt entfernt haben, ein und ziehen Sie sie mit einem
Nr.2 Kreuzschlitzschraubendreher vollständig an.
Hinweis: Ziehen Sie die Schrauben mit einem
Drehmoment zwischen 0,9 bis 1,35 Nm an. Ziehen Sie die
schrauben alternativ so weit an, bis die zwei
Seitenarmabdeckungen sich vollständig berühren, und
ziehen Sie die Schrauben dann eine weitere
Vierteldrehung an.
Abbildung 8: Installation der Seitenarmabdeckungen
