30
2. Entfernen Sie die Mutter vom äußeren Ende des
Stecken Sie die Steckverbinder wie in der folgenden
Abbildung und Tabelle dargestellt in die Buchsenplatte an der
unteren Vorderseite des AMT.
3. Setzen Sie die Mutter auf, die Sie in Schritt 2 vom
4. Stecken Sie das Ethernet-Kabel in die Innenbuchse am
5. Schließen Sie das TV-Kabel an das innere Ende des
Montage und Instandhaltung der Adaptive Motion Trainer der AMT 800-Serie
TV-Kabelkopplers.

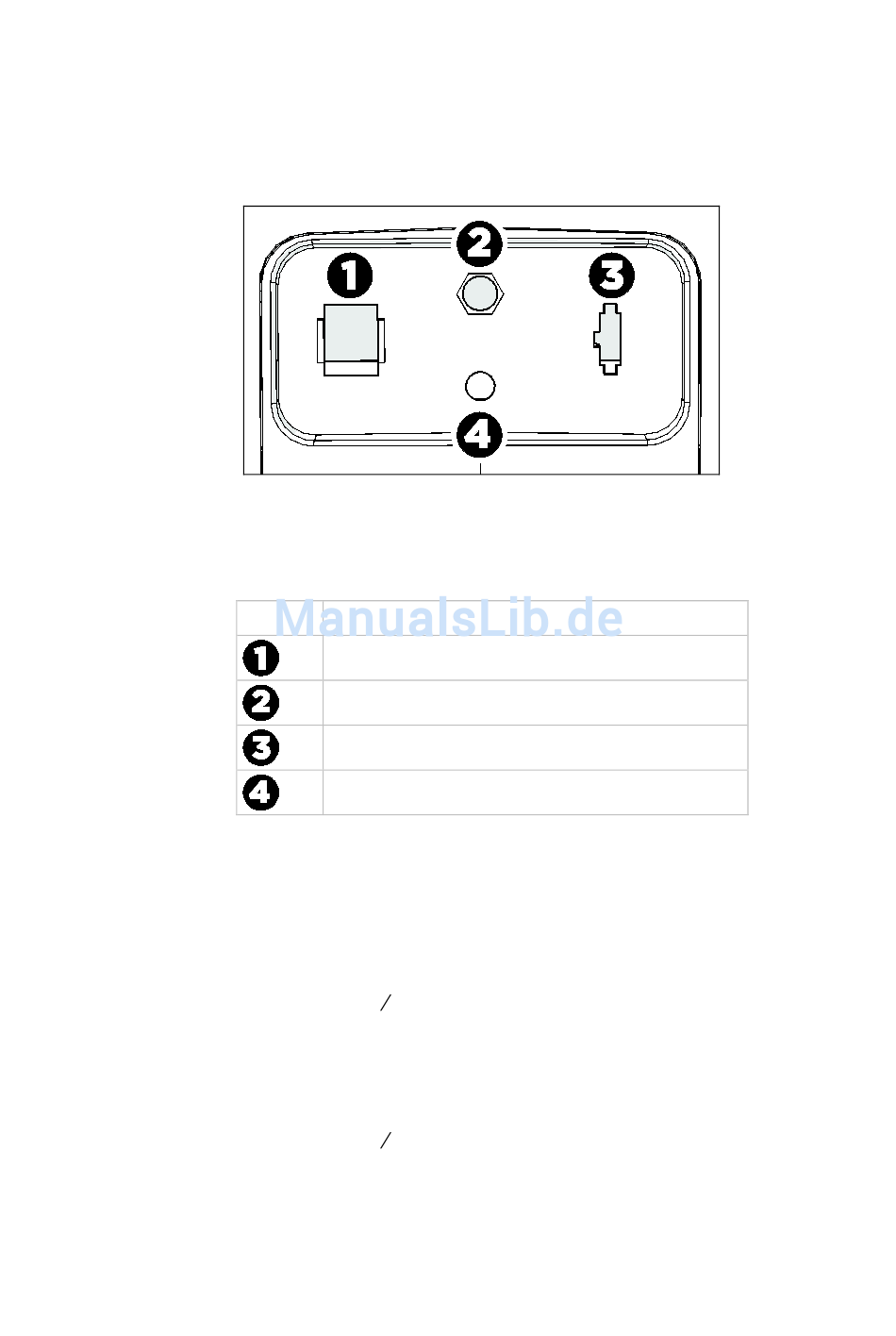

Abbildung 15: Anordnung der Buchsenplatte
Tabelle 1. AMT-Steckverbinderpositionen
Position Steckverbinder
Ethernet-Koppler (nur P80-Konsole)
TV-Kabelkoppler (nur P80-Konsole)
Konsolennetzkabel (nur P80-Konsole)
Externer Netzstecker für Basiseinheit (optional)
Wichtig: Überdrehen Sie den Stecker im folgenden Schritt
nicht. Ziehen Sie ihn mit dem Finger an, bis er aufsitzt. Ziehen
Sie ihn dann mit dem Schraubenschlüssel nur leicht an (0,9
bis 1 Nm).
TV-Kabelkoppler entfernt haben, und ziehen Sie sie
mithilfe eines ⁷ ₁₆"-Maulschlüssels leicht an.
Ethernet-Koppler.
TV-Kabelkopplers an. Ziehen Sie den Steckverbinder
mithilfe eines ⁷ ₁₆"-Maulschlüssels leicht an.
