Verwandte Anleitungen für Phonak Phonak TVLink II
Inhaltszusammenfassung für Phonak Phonak TVLink II

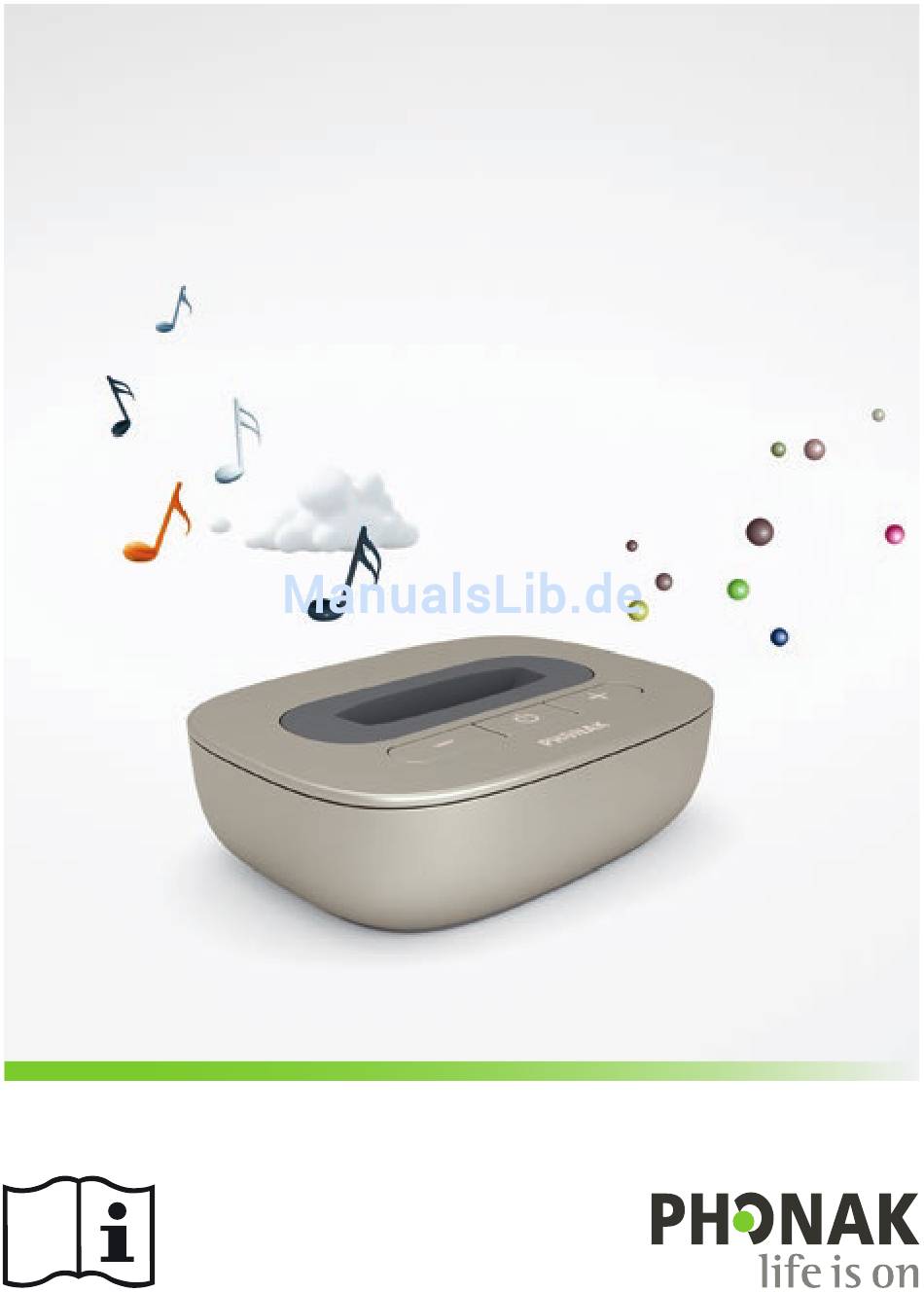

- Seite 1 Phonak TVLink II Gebrauchsanweisung...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Willkommen 2. Ihr TVLink II 3. Erste Schritte 3.1 Ladegerät vorbereiten 3.2 Ladesteckplatz wählen 3.3 Kabel richtig anschließen 3.4 Streamer laden 3.5 TVLink II mit Streamer koppeln 4. Tägliche Nutzung 4.1 Den Streamer richtig tragen 4.2 Geräte verbinden 4.3 Lautstärke einstellen 4.4 Streaming anhalten und fortführen 4.5 TVLink II beim Telefonieren... - Seite 3 5. Fehlerbehebung 5.1 Überprüfung der Audioübertragung 5.2 Fragen und Antworten 6. Service und Garantie 6.1 Garantie im Erwerbsland 6.2 Internationale Garantie 6.3 Garantiebeschränkung 7. Informationen zur Produktkonformität 8. Hinweise und Symbolerklärungen 9. Wichtige Sicherheitsinformationen...
- Seite 4 Ich werde den TVLink II mit folgendem Streamer verwenden: ComPilot ComPilot II ComPilot Air II...
-
Seite 5: Willkommen
1. Willkommen Herzlichen Glückwunsch zur Wahl des Phonak TVLink II. Dieses Gerät ermöglicht die drahtlose Anbindung Ihrer Hörgeräte an Ihren Fernseher und andere Geräte der Unterhaltungselektronik. Bitte lesen Sie diese Gebrauchsanweisung sorgfältig durch, um Ihren TVLink II richtig zu verwenden. -
Seite 6: Ihr Tvlink
Audioquelle). Die Audiosignale werden innerhalb einer Reichweite von bis zu 30 Metern drahtlos an Ihre Hörgeräte übertragen. Die Basisstation dient auch als Ladestation für Ihren Phonak Streamer. Das System umfasst drei Hauptelemente: Ihre Hörgeräte, einen Phonak Streamer und die TVLink II Basisstation (TVLink II). - Seite 7 Bis zu 30 Meter TVLink II ComPilot Air II * Basisstation * ComPilot oder ComPilot II sind ebenfalls kompatibel Der Begriff Bluetooth® und die Logos sind eingetragene Marken der Bluetooth SIG, Inc. und jegliche Verwendung dieser Marken durch Phonak erfolgt unter Lizenz.
-
Seite 8: Beschreibung
2. Ihr TVLink II 2.1. Beschreibung Tasten Lautstärke reduzieren Ein-/Aus-Taste mit Statusanzeige Lautstärke erhöhen Kopplung Eingänge Netzeingang (mini-USB) Digitaler Audioeingang (optisch) Digitaler Audioeingang (koaxial audio) Analoger Audioeingang (3,5 mm) Andere Audio-Statusanzeigen Ladesteckplatz (austauschbar) -
Seite 9: Erste Schritte
3. Erste Schritte 3.1 Ladegerät vorbereiten Wählen Sie den richtigen Adapter aus (länderabhängig). 1. Führen Sie das runde Ende des Adapters in das runde Ende des Netzteils. 2. Drücken Sie den unteren Teil des Adapters, bis er einrastet. 1. Um den Adapter abzunehmen, drücken Sie die Lasche des Netzteils nach unten. -
Seite 10: Ladesteckplatz Wählen
3. Erste Schritte 3.2 Ladesteckplatz wählen Das Einzelgerät TVLink II wird mit dem Ladesteckplatz für ComPilot Air II ausgeliefert. Wenn Sie einen ComPilot oder ComPilot II nutzen, tauschen Sie diesen Steckplatz mithilfe des Phillips Schraubenziehers Nr. 1. J Entfernen Sie die untere Schraube. Nehmen Sie den Ladesteckplatz wie gezeigt heraus. -
Seite 11: Kabel Richtig Anschließen
3.3 Kabel richtig anschließen Schließen Sie das Netzteil an: J Positionieren Sie den TVLink II neben dem TV-Gerät bzw. neben der Audioquelle. Schließen Sie den mini-USB Stecker des Netzteils am Netzeingang Ihres TVLink II an. Schließen Sie das Netzteil an einer Steckdose an. - Seite 12 3. Erste Schritte Unterstützte Audio-Formate Phonak TVLink II kann an jede Audioquelle (TV, PC oder HiFi-System) angeschlossen werden. Es werden 3 unterschiedliche Audio-Eingangsformate unterstützt. Optisch (“Toslink”) Koaxial Analog Digitales Signal Digitales Signal Analoges Signal Glasfaserkabel RCA-Kabel 3,5 mm-Stecker Für eine bestmögliche Klangqualität sollten Sie einen optischen oder koaxialen Anschluss wählen, sofern Ihr...
- Seite 13 Signalprioritäten In der Regel muss nur ein Audiokabel angeschlossen werden. Wenn mehrere Kabel angeschlossen sind, wählt der TVLink II automatisch den besten Signaleingang in der folgenden Reihenfolge: 1. Optisch 2. Koaxial 3. Analog Das Signal wird immer in Stereo übertragen. TVLink II zeigt den gewählten Eingang durch eine orangefarbene Audio-Statusanzeige an: Gewählter Eingang...
- Seite 14 3. Erste Schritte Option 1: Verbindung über optisches Kabel Wenn ein optischer Ausgang verfügbar ist: J Nehmen Sie das Kabel mit der Aufschrift “Optisch” aus seiner Verpackung. J Entfernen Sie die Schutzkappen von den Steckern. J Schließen Sie das eine Ende des Kabels an der optischen Eingangsbuchse des TVLink II und das andere Ende an der optischen Ausgangsbuchse Ihres Fernsehers an.
- Seite 15 Option 2: Verbindung über koaxiales Kabel Wenn ein koaxialer Ausgang verfügbar ist: J Nehmen Sie das Kabel mit der Aufschrift “Koaxial” (orangefarbene Stecker) aus seiner Verpackung. J Schließen Sie das eine Ende des Kabels an der koaxialen Eingangsbuchse des TVLink II und das andere Ende an der koaxialen (auch “digital out”...
- Seite 16 3. Erste Schritte Option 3: Verbindung über RCA / Cinch-Kabel Wenn ein RCA-Ausgang (rot-weiß) verfügbar ist: J Nehmen Sie das Kabel mit der Aufschrift “Analog RCA / Cinch” aus seiner Verpackung. J Schließen Sie den 3,5 mm-Stecker an der Eingangs- buchse “Analog”...
- Seite 17 Option 4: Anschluss an Kopfhörer-Buchse J Nehmen Sie das Kabel mit der Aufschrift “Analog 3,5 mm” aus seiner Verpackung. J Schließen Sie den Stereo-Stecker an der Eingangs- buchse “Analog” des TVLink II an. Schließen Sie das andere Ende an der Kopfhörer-Ausgangsbuchse Ihres Fernsehers an.
- Seite 18 3. Erste Schritte Wenn Sie den TVLink II an der Kopfhörerbuchse Ihres Fernsehers anschließen, können Sie die Lautstärke über die Fernsteuerung Ihres Fernsehers einstellen. Einige Fernseher schalten ihre Lautsprecher ab, wenn der Stecker an der Kopfhörerbuchse ange- schlossen wird – in diesem Fall ist der Fernsehton dann nicht mehr für andere hörbar.
-
Seite 19: Streamer Laden
3.4 Streamer laden Jeder Streamer muss vor der ersten Verwendung mindestens drei Stunden lang aufgeladen werden. Um den Streamer zu laden: J Stellen Sie sicher, dass Sie den richtigen Lade- steckplatz verwenden (siehe Kapitel 3.2). J Stecken Sie den Streamer vorsichtig in den Lade- steckplatz des TVLink II. -
Seite 20: Tvlink Ii Mit Streamer Koppeln
3.5 TVLink II mit Streamer koppeln Wenn im Lieferumfang Ihres TVLink II auch ein Phonak Streamer enthalten war, sind diese beiden Geräte bereits miteinander gekoppelt und Sie können mit Seite 24 fortfahren. Wenn Sie TV Link II und Streamer separat gekauft haben, müssen Sie... - Seite 21 Streamer in Kopplungsmodus setzen Entweder ComPilot Air II: J Schalten Sie den Streamer ein, während Sie gleichzeitig die Taste "Lautstärke erhöhen" drücken. Oder ComPilot (II): J Schalten Sie den Streamer zu- erst ein. Drücken Sie anschlie- ßend die Verbinden-Taste und die Taste "Lautstärke erhöhen"...
- Seite 22 3. Erste Schritte TVLink II in Kopplungsmodus setzen Wenn der TVLink II noch nie gekoppelt wurde, befindet er sich nach dem Einschalten automatisch im Kopplungsmodus. Dies wird durch schnelles blaues Blinken der Statusanzeige angezeigt. Um den Kopplungsmodus manuell zu starten: J Schalten Sie den TVLink II ein. J Drücken Sie die Kopplungstaste auf der Rückseite.
- Seite 23 Abschluss des Kopplungsprozesses Warten Sie, bis beide Statusanzeigen konstant blau leuchten. Dies kann bis zu 2 Minuten lang dauern, geschieht jedoch üblicherweise innerhalb von wenigen Sekunden. Die TVLink II Basisstation kann mit max. 4 Streamern gekoppelt werden. Bei einer fünften Kopplung wird das zuerst gekoppelte Gerät ersetzt.
-
Seite 24: Tägliche Nutzung
4. Tägliche Nutzung des Phonak TVLink II TVLink II kann das Audiosignal jeweils nur an einen Phonak Streamer übertragen. Gleichzeitiges Strea- ming an mehrere Streamer ist nicht möglich. 4.1 Den Streamer richtig tragen J Tragen Sie den Streamer wie in der Abbildung gezeigt und schalten Sie ihn ein. -
Seite 25: Geräte Verbinden
4.2 Geräte verbinden Die Geräte werden bei jedem Einschalten automatisch miteinander verbunden. J Schalten Sie Ihre Hörgeräte ein und tragen Sie sie richtig. J Stellen Sie sicher, dass der Streamer max. 1 Meter vom TVLink II entfernt und die Audioquelle (z.B. TV) eingeschaltet ist. - Seite 26 4. Tägliche Nutzung des Phonak TVLink II Sie hören den Fernsehton direkt in Ihren Hörgeräten. Wenn Sie keinen Ton hören, wiederholen Sie die Schritte aus Seite 14. Wenn kein Audioeingang verfügbar ist, unterbricht TVLink II nach 5 Minuten automatisch die Audio- übertragung an den Streamer.
- Seite 27 Wenn der Streamer aus der Reichweite des TVLink II entfernt wird, wird die drahtlose Audioübertragung beendet. Um die Übertragung wieder aufzunehmen, muss der Streamer wieder zurück in die Reichweite des TVLink II geführt werden. Es kann bis zu 10 Sekunden dauern, bis die Übertragung wieder aufgenommen wird.
-
Seite 28: Lautstärke Einstellen
4. Tägliche Nutzung des Phonak TVLink II 4.3 Lautstärke einstellen J Stellen Sie die Lautstärke des Fernsehers so ein, dass sie für Normalhörende angenehm ist. J Passen Sie die Lautstärke über den Lautstärkesteller des TVLink II ein, bis diese in Ihren Hörgeräten angenehm ist. - Seite 29 J Wenn Ihr TVLink II an der Kopfhörerbuchse Ihres Fernsehers angeschlossen ist, können Sie die Lautstärke auch direkt mithilfe der Fernsteuerung Ihres Fernsehers einstellen. Nähere Informationen zur Einstellung der TV-Lautstärke finden Sie in der Gebrauchsanweisung Ihres Fernsehers. Wenn Ihr Fernseher an einem Satellitenempfänger oder einem Digitalempfänger angeschlossen ist, vergewissern Sie sich, dass die Lautstärke an diesen Geräten 75% der maximalen Lautstärke beträgt,...
-
Seite 30: Streaming Anhalten Und Fortführen
4. Tägliche Nutzung des Phonak TVLink II 4.4 Streaming anhalten und fortführen Um die Übertragung des Audiosignals vom oder Streamer anzuhalten, drücken Sie die Haupttaste . Während einer Pause: J Blinken die Statusanzeigen beider Geräte blau. J Wird an Ihren Hörgeräten das zuletzt verwendete Hörprogramm aktiviert. -
Seite 31: Tvlink Ii Beim Telefonieren
4.5 TVLink II beim Telefonieren Wenn der Streamer mit Ihrem Mobiltelefon gekoppelt ist, können Sie während der Verwendung des TVLink II auch Anrufe empfangen. Bei einem eingehenden Anruf unterbricht der Streamer automatisch die Übertragung des Audiosignals von Ihrem TVLink II und sendet das Signal von Ihrem Mobiltelefon an Ihre Hörgeräte. -
Seite 32: Geräte Ausschalten
4. Tägliche Nutzung des Phonak TVLink II Um einen eingehenden Anruf anzunehmen, drücken des Streamers, sobald Sie den Sie die Haupttaste Klingelton des Telefons in Ihren Hörgeräten hören. Wenn Sie das Telefonat beenden möchten, drücken Sie wieder die Haupttaste . 4.6 Die Geräte ausschalten J Um die Übertragung des Audiosignals zu beenden,... -
Seite 33: Statusanzeige Verstehen
4.7 Die Statusanzeige verstehen Die Statusanzeige des TVLink II informiert Sie über Folgendes: Konstant grün Blinkt grün Ein aber kein Signal am Eingang Blinkt schnell Kopplungs-Modus blau Konstant blau Audioübertragung Blinkt blau Pausen-Modus Mehrfarbiges Test-Modus (siehe Kapitel 5.1) Blinken Detaillierte Angaben zu den Statusanzeigen des Streamers finden Sie in seiner Gebrauchs- anweisung. -
Seite 34: Fehlerbehebung
5. Fehlerbehebung 5.1 Überprüfung der Audioübertragung Wenn kein Ton von Ihrer Audioquelle (z.B. TV) zu hören ist, gehen Sie wie folgt vor: Verbindung zwischen Streamer und Hörgeräten überprüfen J Verwenden Sie den Testmodus gemäß der Beschrei- bung in der Gebrauchsanweisung des Streamers, um die Einstellungen des Streamers und der Hörgeräte zu überprüfen. - Seite 35 J Der Streamer sollte jetzt mit dem TVLink II verbinden (blinkt blau/grün oder blau/rot). Sie hören eine Testmelodie in Ihren Hörgeräten. J Sie können die Lautstärke der Testmelodie über die Lautstärketasten des Streamers ändern. J Wenn Sie keine Testmelodie hören, koppeln Sie die Geräte erneut.
- Seite 36 5. Fehlerbehebung Beispiel: Rot/blau/rot/blau usw.: Testton wird übertragen, kein Audioeingang am TVLink II erkannt. Farbcodes: Kein Audioeingang an TVLink II Grün Audioeingang an TVLink II erkannt Orange Suche nach Streamer Blau Streaming von Testton an Streamer...
-
Seite 37: Fragen Und Antworten
5.2 Fragen und Antworten Häufig gestellte Fragen: Maßnahme Ursachen Keine Statusanzeige leuchtet konstant blau. J Schalten Sie die Geräte ein J Die Geräte sind nicht eingeschaltet J Koppeln Sie die Geräte (Seite 20) J Die Geräte sind nicht gekoppelt TVLink II blinkt eine Statusanzeige schnell blau. J Koppeln Sie die Geräte (Seite 20) J TVLink II befindet sich im Bluetooth-Kopplungsmodus... - Seite 38 5. Fehlerbehebung Ursachen Maßnahme J Der Streamer ist nicht korrekt J Bitten Sie Ihren Hörgeräteakustiker, für Ihre Hörgeräte programmiert Ihren Streamer und Ihre Hörgeräte neu zu gruppieren Ich kann den Fernsehton nicht über den Streamer hören. J Stellen Sie sicher, dass alle Geräte J Die Geräte sind ausgeschaltet eingeschaltet sind J Wiederholen Sie die Schritte aus...
- Seite 39 Ursachen Maßnahme Bei der Übertragung ist die Lautstärke zu leise bzw. zu laut. J Die verschiedenen Audioquellen des J Wenn der TVLink II an einer optischen, koaxialen, RCA/Cinch Fernsehers haben unterschiedliche oder SCART Buchse Ihres Fernsehers Ausgabelautstärken angeschlossen ist, passen Sie die Lautstärke über die Lautstärketasten des TVLink II an.
-
Seite 40: Service Und Garantie
Bitte fragen Sie den Hörgeräteakustiker, bei dem Sie dieses Gerät erstanden haben, nach den im Erwerbsland gültigen Garantiebedingungen. 6.2 Internationale Garantie Phonak bietet eine einjährige, begrenzte internationale Garantieleistung an, gültig ab dem Verkaufsdatum. Die begrenzte Garantie deckt Herstellungs- und Materialfehler ab. Die Garantie ist nur nach Vorlage der Kaufquittung gültig. -
Seite 41: Garantiebeschränkung
6.3 Garantiebeschränkung Diese Garantie deckt keine Schäden, die aufgrund unsachgemäßer Handhabung oder Pflege, chemischer Einflüsse, eingedrungener Feuchtigkeit oder Überbe- anspruchung entstanden sind. Bei Schäden, die durch Dritte oder nicht autorisierte Servicestellen verursacht werden, erlischt die Garantie. Diese Garantie umfasst keine Serviceleistungen, die von ein Hörgeräteakustiker in seiner Werkstatt erbringt. -
Seite 42: Informationen Zur Produktkonformität
7. Informationen zur Produktkonfor- mität Konformitätserklärung Hiermit erklärt die Phonak AG, dass dieses Phonak- Produkt den wesentlichen Anforderungen der R&TTE Richtlinie 1999/5/EG zu Funk- und Telekommunikati- onsendgeräten entspricht. Der Volltext der Konformi- tätserklärung ist entweder beim Hersteller oder dem lokalen Phonak-Vertreter erhältlich. Die Adressen (weltweit) sind auf www.phonak.com aufgeführt. - Seite 43 2) Das Gerät muss auch unter Einfluss von uner- wünschten Interferenzen funktionieren. Hinweis 2: Veränderungen oder Modifikationen am Gerät, die von Phonak nicht ausdrücklich freigegeben sind, lassen die FCC Zulassung zum Betreiben dieses Geräts erlöschen. Hinweis 3: In Tests wurde bestätigt, dass das Gerät die Grenzwerte für ein digitales Gerät der Klasse B entsprechend Teil 15...
- Seite 44 7. Konformitätserklärung kann diese abstrahlen. Wird es nicht entsprechend der Vorschriften installiert und genutzt, kann es Radiokommunikationsinterferenzen verursachen. Es ist nicht auszuschließen, dass es in einzelnen Installationsfällen zu Interferenzen kommen kann. Wenn durch das Gerät Störungen beim Empfang des Radio- oder Fernsehsignals verursacht werden, sollte der Nutzer eine oder mehrere der folgenden Maßnahmen durchführen: J Empfangsantenne neu ausrichten oder umplatzieren.
- Seite 45 Telekommunikationsgesetz Dieses Gerät ist nach dem Japanischen Radiogesetz (電波法) und dem Japanischen Telekommunikationsgesetz (電気通信事業法) zugelassen. Dieses Gerät darf nicht modifiziert werden (anderenfalls wird die zugewiesene Identifikationsnummer ungültig). Weitere Details finden Sie auf dem Datenblatt, welches Sie auf www.phonak.com/tvlink herunterladen können.
-
Seite 46: Hinweise Und Symbolerklärungen
8. Hinweise und Symbolerklärungen Mit dem CE-Zeichen bestätigt die Phonak AG, dass dieses Phonak XXXX Produkt die Anforderungen der R&TTE-Richtlinie 1999/5/EG zu Funk- und Telekommunikationsend- geräten erfüllt. Die Zahlen neben dem CE-Symbol entsprechen den Codes beglaubigter Institutionen, welche unter den oben erwähnten Richtlinien konsultiert wurden. - Seite 47 Zeigt den Hersteller des Geräts an. Dieses Symbol zeigt an, dass der Benutzer die entsprechenden Warn- hinweise in der Gebrauchsanweisung beachten muss. Wichtige Informationen zur Handhabung und Produktsicherheit. Kennzeichnung für die Einhaltung der australischen EMV- und Funkkommunikationsbedingungen. Betriebsbedin- Das Gerät funktioniert bei gungen bestimmungsgemäßem Gebrauch einwandfrei.
- Seite 48 8. Hinweise und Symbolerklärungen Temperatur bei Transport und Lagerung: –20° bis +60° Celsius (–4° bis +140° Fahrenheit). Temperatur bei Betrieb: 0° bis +40° Celsius (+32° bis +104° Fahrenheit). Trocken lagern. Feuchtigkeit bei Transport: bis zu 90% (nicht-kondensierend). Feuchtigkeit bei Lagerung: 0% bis 70%, sofern nicht in Gebrauch.
- Seite 49 Eine fachgerechte Entsorgung schützt Umwelt und Gesundheit. Der Begriff Bluetooth® und die Logos sind eingetragene Marken der Bluetooth SIG, Inc., und jegliche Verwendung dieser Marken durch Phonak erfolgt unter Lizenz. Andere Marken und Markennamen sind die ihrer jeweiligen Inhaber.
-
Seite 50: Wichtige Sicherheitsinformationen
Die Entsorgung von Elektroteilen findet gemäß den lokal geltenden Vorschriften durch die Phonak AG statt. Änderungen oder Modifikationen an den Geräten sind nicht erlaubt, es sei denn Phonak hat diesen ausdrücklich zugestimmt. Externe Geräte dürfen nur angeschlossen werden, wenn sie gemäß IECXXXXX Standard getestet sind. - Seite 51 Aus Sicherheitsgründen sollten Sie nur Ladegeräte von Phonak oder stabilisierte Ladegeräte mit 5 V Gleichspannung und min. 500 mA verwenden. Achtung: Elektroschock. Stecken Sie den Adapter niemals ohne Steckeranschluss in die Steckdose. Der TVLink II darf niemals direkt über den USB-Anschluss eines Computers (PC oder Laptop) betrieben werden.
- Seite 52 9. Wichtige Sicherheitsinformationen Das Gerät kann beschädigt werden, wenn es geöffnet wird. Bei Problemen, die sich nicht durch die Anweisungen der Fehlerbehebungsmaßnahmen dieser Gebrauchsanweisung lösen lassen, wenden Sie sich bitte an Ihren Hörgeräteakustiker. Informationen zur Produktsicherheit Wenn der TVLink II nicht verwendet wird, sollte er ausgeschaltet sein.
- Seite 53 Die digital codierte induktive Übertragungstech- nologie, die in diesen Geräten verwendet wird, ist äußerst zuverlässig und empfängt nahezu keine Interferenz von anderen Geräten. Bitte beachten Sie: Wenn das System in der Nähe eines Computers, einer größeren elektronischen Installation oder sonstigem starkem magnetischen Feld verwendet wird, können Interferenzen auftreten.
- Seite 54 Notizen...
- Seite 56 Phonak AG Laubisrütistrasse 28 CH-8712 Stäfa Schweiz 0560 www.phonak.com...
