BETRIEB

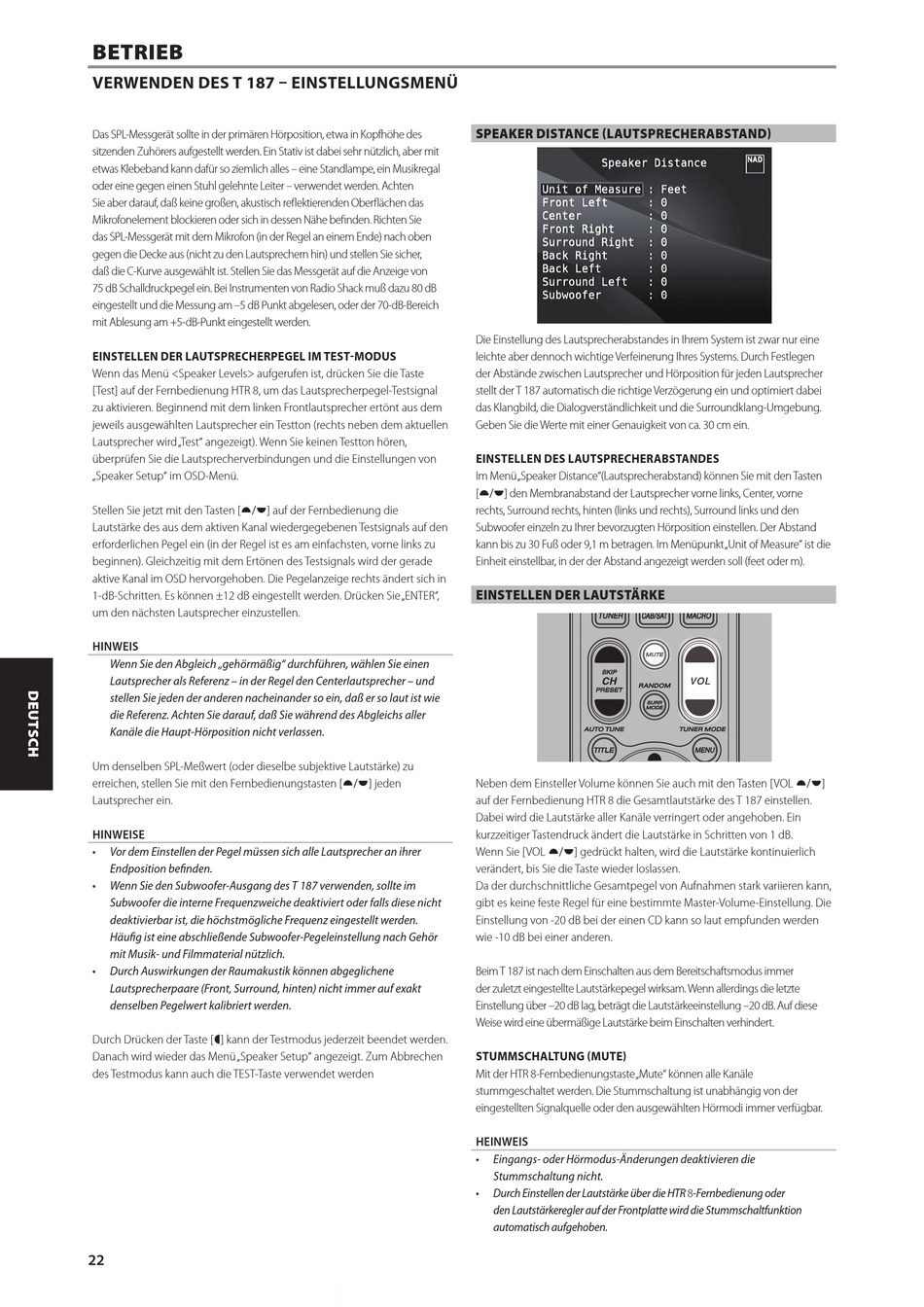

VERWENDEN DES T 187 – EINSTELLUNGSMENÜ
Das SPL-Messgerät sollte in der primären Hörposition, etwa in Kopfhöhe des
sitzenden Zuhörers aufgestellt werden. Ein Stativ ist dabei sehr nützlich, aber mit
etwas Klebeband kann dafür so ziemlich alles – eine Standlampe, ein Musikregal
oder eine gegen einen Stuhl gelehnte Leiter – verwendet werden. Achten
Sie aber darauf, daß keine großen, akustisch reflektierenden Oberflächen das
Mikrofonelement blockieren oder sich in dessen Nähe befinden. Richten Sie
das SPL-Messgerät mit dem Mikrofon (in der Regel an einem Ende) nach oben
gegen die Decke aus (nicht zu den Lautsprechern hin) und stellen Sie sicher,
daß die C-Kurve ausgewählt ist. Stellen Sie das Messgerät auf die Anzeige von
75 dB Schalldruckpegel ein. Bei Instrumenten von Radio Shack muß dazu 80 dB
eingestellt und die Messung am –5 dB Punkt abgelesen, oder der 70-dB-Bereich
mit Ablesung am +5-dB-Punkt eingestellt werden.
EINSTELLEN DER LAUTSPRECHERPEGEL IM TEST-MODUS
Wenn das Menü <Speaker Levels> aufgerufen ist, drücken Sie die Taste
[Test] auf der Fernbedienung HTR 8, um das Lautsprecherpegel-Testsignal
zu aktivieren. Beginnend mit dem linken Frontlautsprecher ertönt aus dem
jeweils ausgewählten Lautsprecher ein Testton (rechts neben dem aktuellen
Lautsprecher wird „Test" angezeigt). Wenn Sie keinen Testton hören,
überprüfen Sie die Lautsprecherverbindungen und die Einstellungen von
„Speaker Setup" im OSD-Menü.
Stellen Sie jetzt mit den Tasten [D/F] auf der Fernbedienung die
Lautstärke des aus dem aktiven Kanal wiedergegebenen Testsignals auf den
erforderlichen Pegel ein (in der Regel ist es am einfachsten, vorne links zu
beginnen). Gleichzeitig mit dem Ertönen des Testsignals wird der gerade
aktive Kanal im OSD hervorgehoben. Die Pegelanzeige rechts ändert sich in
1-dB-Schritten. Es können ±12 dB eingestellt werden. Drücken Sie „ENTER",
um den nächsten Lautsprecher einzustellen.
HINWEIS
Wenn Sie den Abgleich „gehörmäßig" durchführen, wählen Sie einen
Lautsprecher als Referenz – in der Regel den Centerlautsprecher – und
stellen Sie jeden der anderen nacheinander so ein, daß er so laut ist wie
die Referenz. Achten Sie darauf, daß Sie während des Abgleichs aller
Kanäle die Haupt-Hörposition nicht verlassen.
Um denselben SPL-Meßwert (oder dieselbe subjektive Lautstärke) zu
erreichen, stellen Sie mit den Fernbedienungstasten [D/F] jeden
Lautsprecher ein.
HINWEISE
• Vor dem Einstellen der Pegel müssen sich alle Lautsprecher an ihrer
Endposition befinden.
• Wenn Sie den Subwoofer-Ausgang des T 187 verwenden, sollte im
Subwoofer die interne Frequenzweiche deaktiviert oder falls diese nicht
deaktivierbar ist, die höchstmögliche Frequenz eingestellt werden.
Häufig ist eine abschließende Subwoofer-Pegeleinstellung nach Gehör
mit Musik- und Filmmaterial nützlich.
• Durch Auswirkungen der Raumakustik können abgeglichene
Lautsprecherpaare (Front, Surround, hinten) nicht immer auf exakt
denselben Pegelwert kalibriert werden.
Durch Drücken der Taste [A] kann der Testmodus jederzeit beendet werden.
Danach wird wieder das Menü „Speaker Setup" angezeigt. Zum Abbrechen
des Testmodus kann auch die TEST-Taste verwendet werden
22
SPEAKER DISTANCE (LAUTSPRECHERABSTAND)
Die Einstellung des Lautsprecherabstandes in Ihrem System ist zwar nur eine
leichte aber dennoch wichtige Verfeinerung Ihres Systems. Durch Festlegen
der Abstände zwischen Lautsprecher und Hörposition für jeden Lautsprecher
stellt der T 187 automatisch die richtige Verzögerung ein und optimiert dabei
das Klangbild, die Dialogverständlichkeit und die Surroundklang-Umgebung.
Geben Sie die Werte mit einer Genauigkeit von ca. 30 cm ein.
EINSTELLEN DES LAUTSPRECHERABSTANDES
Im Menü „Speaker Distance"(Lautsprecherabstand) können Sie mit den Tasten
[D/F] den Membranabstand der Lautsprecher vorne links, Center, vorne
rechts, Surround rechts, hinten (links und rechts), Surround links und den
Subwoofer einzeln zu Ihrer bevorzugten Hörposition einstellen. Der Abstand
kann bis zu 30 Fuß oder 9,1 m betragen. Im Menüpunkt „Unit of Measure" ist die
Einheit einstellbar, in der der Abstand angezeigt werden soll (feet oder m).
EINSTELLEN DER LAUTSTÄRKE
Neben dem Einsteller Volume können Sie auch mit den Tasten [VOL D/F]
auf der Fernbedienung HTR 8 die Gesamtlautstärke des T 187 einstellen.
Dabei wird die Lautstärke aller Kanäle verringert oder angehoben. Ein
kurzzeitiger Tastendruck ändert die Lautstärke in Schritten von 1 dB.
Wenn Sie [VOL D/F] gedrückt halten, wird die Lautstärke kontinuierlich
verändert, bis Sie die Taste wieder loslassen.
Da der durchschnittliche Gesamtpegel von Aufnahmen stark variieren kann,
gibt es keine feste Regel für eine bestimmte Master-Volume-Einstellung. Die
Einstellung von -20 dB bei der einen CD kann so laut empfunden werden
wie -10 dB bei einer anderen.
Beim T 187 ist nach dem Einschalten aus dem Bereitschaftsmodus immer
der zuletzt eingestellte Lautstärkepegel wirksam. Wenn allerdings die letzte
Einstellung über –20 dB lag, beträgt die Lautstärkeeinstellung –20 dB. Auf diese
Weise wird eine übermäßige Lautstärke beim Einschalten verhindert.
STUMMSCHALTUNG (MUTE)
Mit der HTR 8-Fernbedienungstaste „Mute" können alle Kanäle
stummgeschaltet werden. Die Stummschaltung ist unabhängig von der
eingestellten Signalquelle oder den ausgewählten Hörmodi immer verfügbar.
HEINWEIS
• Eingangs- oder Hörmodus-Änderungen deaktivieren die
Stummschaltung nicht.
• Durch Einstellen der Lautstärke über die HTR 8-Fernbedienung oder
den Lautstärkeregler auf der Frontplatte wird die Stummschaltfunktion
automatisch aufgehoben.
