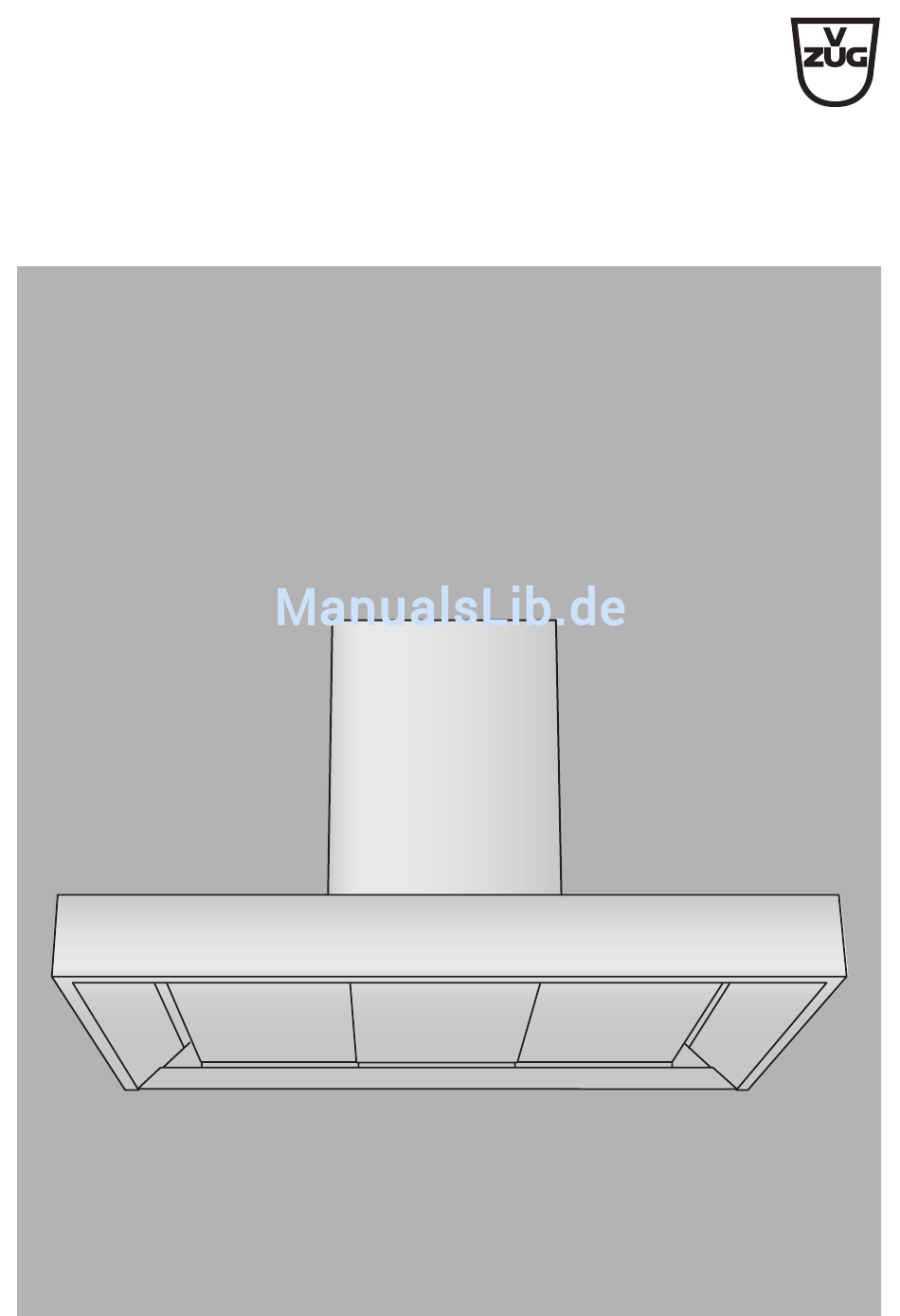

- Seite 1 V-ZUG AG Dunstabzug DV-SMC9 / DW-SMC9 Bedienungsanleitung...
- Seite 2 – Beschreibt die Reaktion des Gerätes auf einen Arbeitsschritt. • Markiert eine Aufzählung. Kennzeichnet nützliche Anwenderhinweise. Gültigkeitsbereich Die Modellnummer entspricht den ersten 3 Ziffern auf dem Typenschild. Diese Bedienungsanleitung gilt für die Modelle: Modell-Nr. DV-SMC9 DW-SMC9 Ausführungsabweichungen sind im Text erwähnt. © V-ZUG AG, CH-6301 Zug, 2012...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1 Sicherheitshinweise 1.1 Vor der ersten Inbetriebnahme ....... . . 4 1.2 Bestimmungsgemässe Verwendung . -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Das Gerät entspricht den anerkannten Regeln der Technik und den einschlägigen Sicherheitsvorschriften. Um Schäden und Unfälle zu vermeiden, ist jedoch ein sachgemässer Umgang mit dem Gerät Voraussetzung. Bitte beachten Sie die Hinweise in dieser Bedienungsanleitung. Gemäss IEC 60335-1 gilt vorschriftsgemäss: •... -
Seite 5: Bestimmungsgemässe Verwendung
1 Sicherheitshinweise Bestimmungsgemässe Verwendung • Das Gerät darf nur zusammen mit einem geeigneten Komfortlüftungsgerät der Firma Zehnder Comfosystems betrieben werden. Andere Komfortlüf- tungsgeräte sowie externe Gebläse sind nicht mit den erforderlichen Sicherheitsmerkmalen ausgerüstet. Beachten Sie die Bedienungsanleitun- gen und Sicherheitshinweise der Firma Zehnder Comfosystems. •... -
Seite 6: Zum Gebrauch
1 Sicherheitshinweise Zum Gebrauch • Wenn das Gerät sichtbare Beschädigungen aufweist, nehmen Sie es nicht in Betrieb und wenden Sie sich an unseren Kundendienst. • Sobald eine Funktionsstörung entdeckt wird, muss das Gerät vom Stromnetz getrennt werden. • Vorsicht: Zugängliche Teile können beim Gebrauch mit Kochgeräten heiss werden. - Seite 7 1 Sicherheitshinweise • Bei gleichzeitigem Betrieb von Feuerungen (z. B. Holz-, Gas-, Öl- oder Kohleheizgeräte) ist ein gefahrloser Betrieb nur möglich, wenn am Standort des Gerätes der Raumunterdruck von 4 Pa (0,04 mbar) nicht überschritten wird. Vergiftungsgefahr! Eine ausreichende Frischluftzufuhr muss gewähr- leistet sein.
-
Seite 8: Gerätebeschreibung
Gerätebeschreibung Das Gerät ist zum Absaugen von Dünsten über einer Kochstelle im Haushalt vorgesehen. Durch den Kombifilter und den Metall-Fettfilter wird die Abluft gereinigt. Das in den Dünsten enthaltene Fett wird sehr effizient im Kombifilter und im Metall-Fettfilter abgelagert. Anschliessend wird im Wärmetauscher des Komfortlüftungsgerätes die Energie der warmen Küchenabluft entzogen und der Zuluft zugeführt, bevor die Küchenabluft durch die Abluftleitung ins Freie geführt wird. -
Seite 9: Aufbau
2 Gerätebeschreibung Aufbau Beleuchtung Ein/Aus Kombifilter Metall-Fettfilter Abschlussprofil Temperaturfühler Betriebsschalter Ein/Aus Betriebsanzeige Der Temperaturfühler 6 ist erst nach Ausbau der Filter sichtbar. -
Seite 10: Bedienung
Bedienung Betrieb Der Betrieb wird über den Betriebsschalter ein-/ausgeschaltet. ➤ – Die Betriebsanzeige zeigt an, ob das Gerät läuft. Beleuchtung Die Beleuchtung kann mit der Taste ein-/ausgeschaltet werden. ➤ Je nach Modell und Ausstattung kann die Ausführung in Einzelheiten von der beschriebenen Standardausführung abweichen. -
Seite 11: Pflege Und Wartung
Pflege und Wartung Gehäuse reinigen Darauf achten, dass kein Wasser in Gehäuse eindringt! Wasser in Gehäuse kann zu Schäden führen. Keine Scheuermittel, Scheuerschwämme, Metallwatte usw. zum Reinigen verwenden. Die Oberfläche wird dadurch beschädigt. Aussenseite/Innenseite reinigen Die Aussenseiten mit einem leicht feuchten Tuch – evtl. mit etwas ➤... -
Seite 12: Fettfilter Reinigen
4 Pflege und Wartung Fettfilter reinigen Die Fettfilter müssen bei normalem Gebrauch mindestens einmal im Monat gereinigt werden. Bei einer optimalen Pflege ist die Lebensdauer der Fettfilter unbegrenzt. Fettfilter in Geschirrspüler reinigen. ➤ Bei Geschirrspüler Programm «Intensiv» bzw. «Stark» mit warmem ➤... -
Seite 13: Temperaturfühler Reinigen
4 Pflege und Wartung Temperaturfühler reinigen Der Temperaturfühler ist erst nach Ausbau der Filter sichtbar. Den Temperaturfühler mit einem ➤ weichen Tuch und etwas Spülmittel vorsichtig reinigen. Ausbau Metall-Fettfilter und Kombifilter Die Befestigungsschraube 1 des ➤ mittleren Kombifilters lösen. Mit der zweiten Hand den Kombi- ➤... -
Seite 14: Leds Ersetzen
4 Pflege und Wartung Einbau Metall-Fettfilter und Kombifilter Die Metall-Fettfilter wieder einsetzen. ➤ Den rechten Kombifilter hinten im Abschlussprofil auflegen und nach oben ➤ klappen. Die Befestigungsschraube 1 leicht anziehen. Analog den linken und abschliessend den mittleren Kombifilter montieren. ➤ LEDs ersetzen Aus sicherheitstechnischen Gründen müssen LEDs durch unseren Kunden- dienst ersetzt werden. -
Seite 15: Störungen Selbst Beheben
Störungen selbst beheben Was tun, wenn … … die Beleuchtung nicht funktioniert Mögliche Ursache Behebung • Sicherung oder Sicherung auswechseln. ➤ Sicherungsautomat der Sicherungsautomat wieder einschalten. ➤ Wohnungs- resp. der Hausinstallation ist defekt. • Unterbruch in der Stromversorgung überprüfen. ➤ Stromversorgung. -
Seite 16: Zubehör Und Ersatzteile
Zubehör und Ersatzteile Bei Bestellungen bitte Modell-Nr. des Gerätes und genaue Bezeichnung des Zubehörs oder Ersatzteils angeben. Metall-Fettfilter Mitte Kombifilter Links Rechts... -
Seite 17: Technische Daten
Technische Daten Elektrischer Anschluss Siehe Typenschild. ➤ Fettfilter entfernen. ➤ – Das Typenschild befindet sich an der Innenseite des Gerätes. -
Seite 18: Entsorgung
Entsorgung Verpackung • Das Verpackungsmaterial (Karton, Kunststofffolie PE und Styropor EPS) ist gekennzeichnet und soll wenn möglich dem Recycling zugeführt und umweltgerecht entsorgt werden. Deinstallation • Das Gerät vom Stromnetz trennen. Bei fest installiertem Gerät ist dies durch einen konzessionierten Elektriker vorzunehmen! Sicherheit •... -
Seite 19: Notizen
Notizen... - Seite 20 9 Notizen...
- Seite 21 9 Notizen...
-
Seite 22: Stichwortverzeichnis
Stichwortverzeichnis Abschlussprofil ....9 Metall-Fettfilter....9 Anfragen ....23 Modell-Nr. -
Seite 23: Reparatur-Service
➤ – Das Typenschild befindet sich an der Innenseite des Gerätes. Bei Betriebsstörungen erreichen Sie das nächste Service-Center der V-ZUG AG über ein Telefon mit Festnetzanschluss am Standort des Gerätes unter der Gratis-Telefonnummer 0800 850 850. Anfragen, Bestellungen, Servicevertrag Bei Anfragen und Problemen administrativer oder technischer Art sowie für die Bestellung von Ersatzteilen und Zubehör wenden Sie sich bitte direkt an... - Seite 24 V-ZUG AG Industriestrasse 66, 6301 Zug Tel. +41 (0)41 767 67 67, Fax +41 (0)41 767 61 61 vzug@vzug.ch, www.vzug.ch Service-Center: Tel. 0800 850 850 J332.10-7...
