V-ZUG DW-RG 871 Montage-/Installationsanleitung

V-ZUG AG
Industriestrasse 66, Postfach 59, 6301 Zug
Telefon 041 767 67 67, Fax 041 767 61 61
vzug@vzug.ch, www.vzug.ch
Allgemeine Information
Technische Daten
Montage-/Installationsanleitung
DW-RG, Modell 871
Notice de montage/d'installation (page 5–8)
Istruzioni di mont. e d'installazione (pagina 9–12)
Bezeichnung Modellnummer
DW-RG
Typenschild
Dieses befindet sich an der Innenseite des Gerätes.
Zubehör
Teleskopverschalung in zwei unterschiedlichen Längen.
Artikelnummer
H4.1647
H4.1648
Zugehörende Bedienungsanleitung: H4.0239.
Alle Befestigungselemente sind im Lieferumfang enthalten.
Achtung
Die Abluft darf nicht in einen Schornstein geführt werden!
Die örtlichen feuerpolizeilichen Vorschriften sind zu
beachten!
Daten elektrisch
Spannung: 230 V ~50 Hz
Anschlusswert: 200 W
Absicherung: 10 A
Anschlussart: Netzkabel 1,20 m mit Stecker

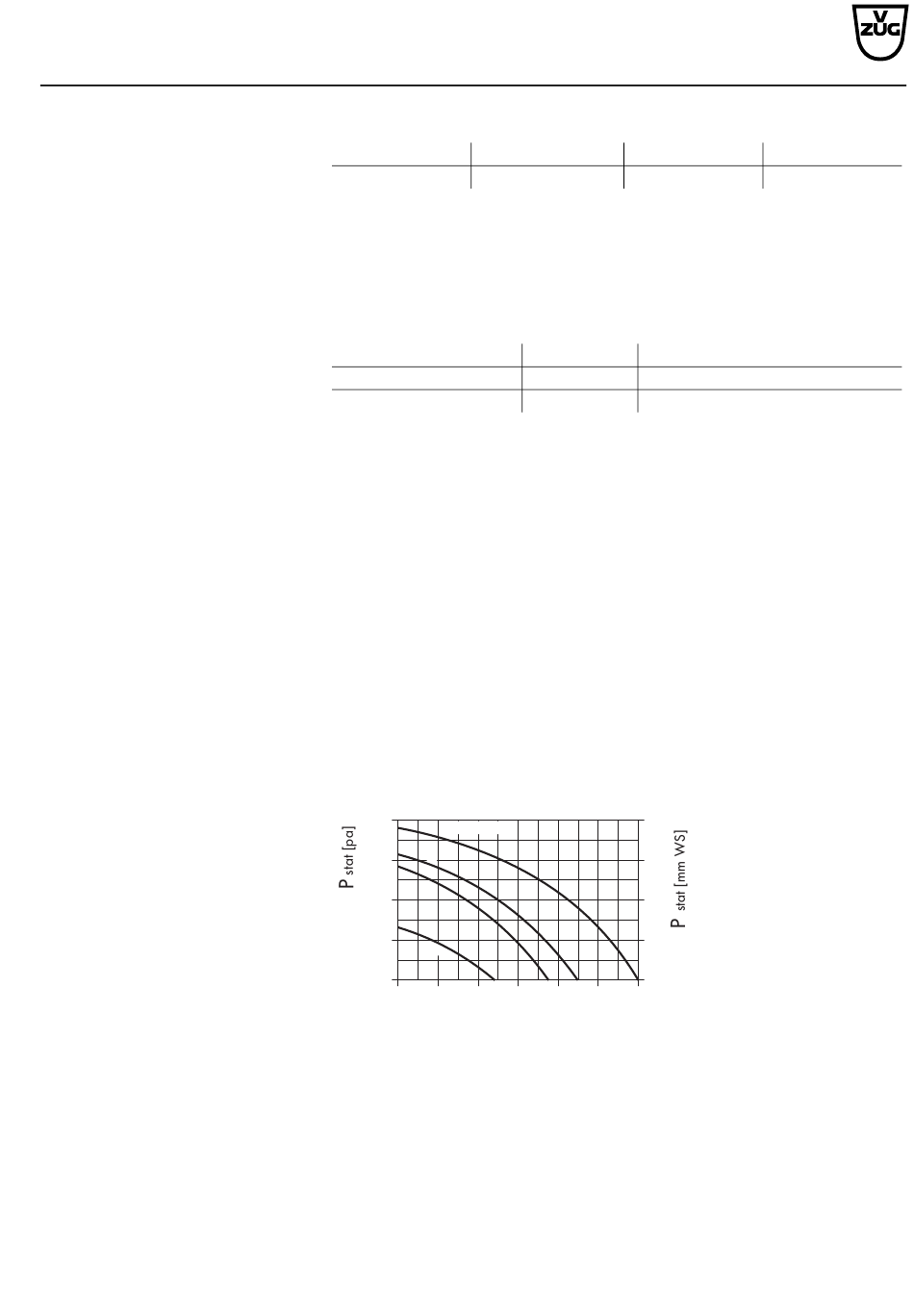

p-V-Diagramm
400
4 intensiv
3
300
2
200
100
1
0
0 100 200
Fördermenge [m³/h]
Baubreite
871.1.06 90 cm
Lüfterart
Abluft
Abluft
40
30
20
10
0
300 400 500 600
J415.44-3
23.1.03 BDR
1/12
J415.44-3.fm
Farbe
Chrome Class
Länge
672–832 mm (3)
822–1132 mm (4)
