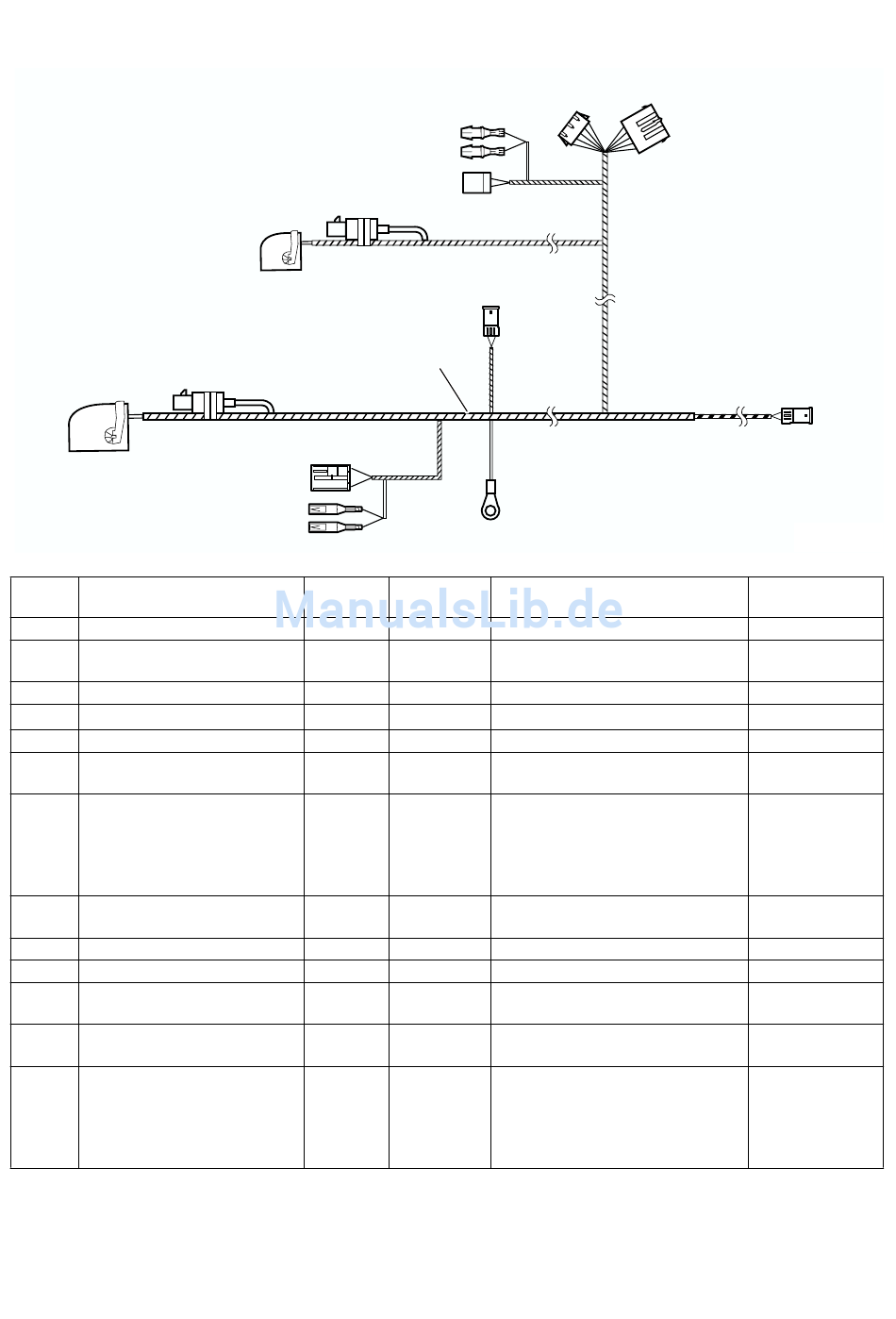

2. Anschlussübersicht Nachrüstkabelsatz
0
A2
A1
0
Position Bezeichnung
A Multikabelbaum
A1 54-poliger Stecker SW
A2 Fakra Stiftkontakt
A3 18-poliger Stecker SW
A4 Fakra Stiftkontakt
A5 10-poliger Stecker SW
A6 Buchsenkontakt
A7 Parallelanschlag
8-poliger Stecker SW
A8 3-poliger Stecker SW
A9 3-poliger Stecker SW
A10 Kabelöse
A11 12-poliger Stecker SW
A12 Buchsenkontakt
Nachrüstsatz-Nr.: 84 61 0 143 954
EBA Nr.: 01 29 0 146 549
A4
A3
A11
A12
Signal
---
---
---
---
---
LSP
Mute
Tel-On
---
Mic
---
Kl. 31
LSP
Mute
Tel-On
Stand: 04.2002
A6
A5
A9
A
A10
Kabelfarbe/
Anschlussort im Fahrzeug
Querschnitt
---
Am Adapter Sende-/Empfangsgerät
---
Abzweig B1
--- Isolieren und zurückbinden
Am Adapter Eject-Box Abzweig C1
---
--- Isolieren und zurückbinden
Nur Fzg mit SA 660/661/662
---
Am Radiostecker
Nur Fzg mit SA 660/661/662
WS/BR Am Radiostecker
Ø 0,35 mm 2
WS/GN
Ø 0,35 mm 2
Zwischen Audiostecker
---
--- Am Freisprechmikrofon
--- Am Antennenverstärker
Am Massestützpunkt im Gepäckraum
---
links
Nur Fzg mit SA602/606/609/663
---
Am Radioempfängerstecker
Nur Fzg mit SA602/606/609/663
WS/BR Am Radioempfängerstecker
Ø 0,35 mm 2
WS/GN
Ø 0,35 mm 2
A7
---
X4038
X13323
X4545
X13322
X13598
X18126
PIN 4
X18126
PIN 10
X322
X13293
X1765
X13016
X13321
X18126
PIN 10
X18772
PIN 11
A8
046 0490 Z
Kurzbez./
Steckplatz
---
DE/5
