Teile und Zubehör - Einbauanleitung
Aufrüstsatz BMW Autotelefon Apollo / Classic
BMW X5 (E 53) ab 09/01
Einbauanleitung ist nur gültig für Fahrzeuge mit SA 640
Einbauzeit ca. 2,5 Stunden, die je nach Zustand und Ausrüstung des Fahrzeuges abweichen
kann.
Nachrüstsatz-Nr.
84 61 0 143 795
Nachrüstsatz-Nr.: 84 61 0 143 795
EBA Nr.: 01 29 0 144 352
Stand: 11.2001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BMW Apollo

Inhaltszusammenfassung für BMW Apollo

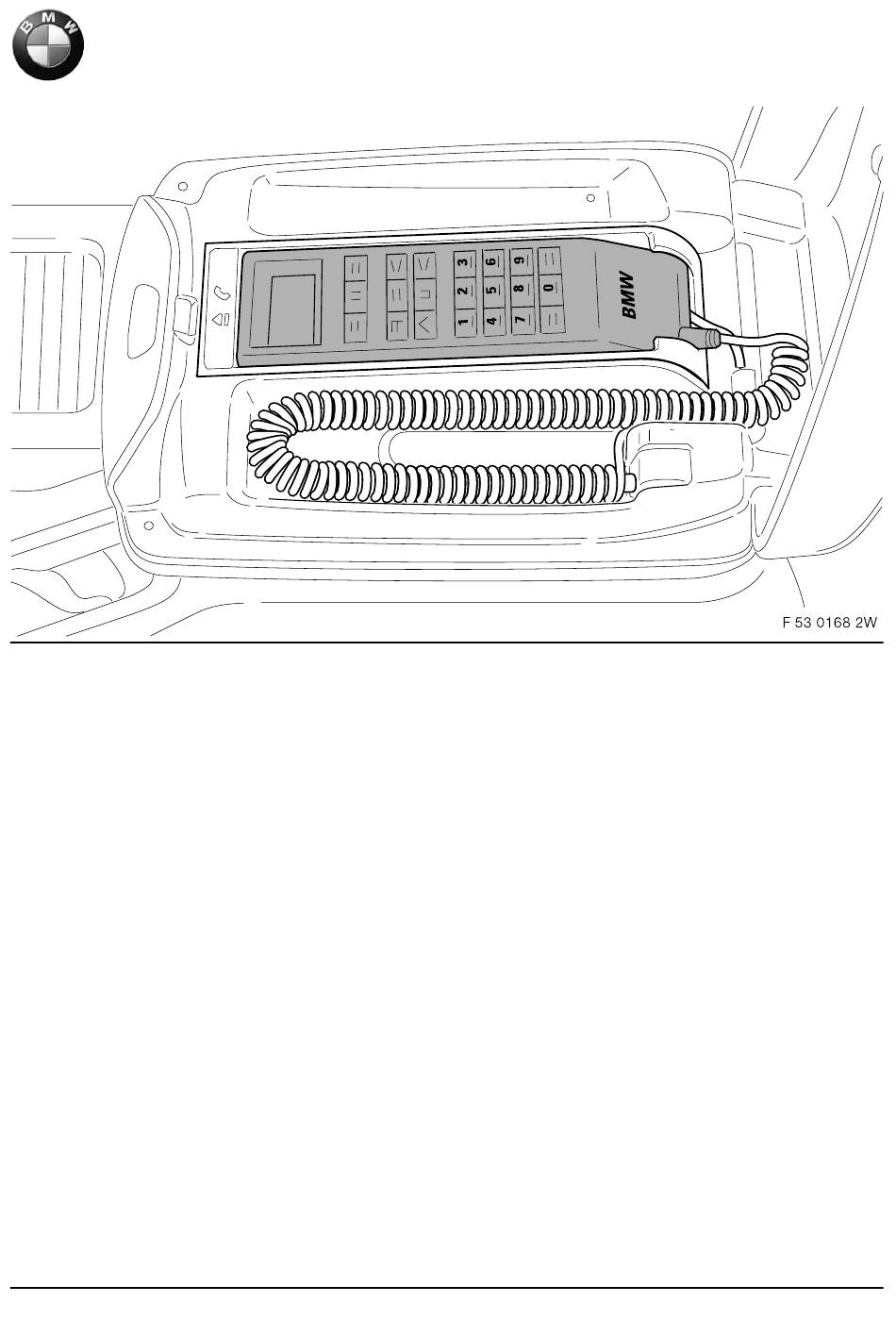

  • Seite 1 Teile und Zubehör - Einbauanleitung Aufrüstsatz BMW Autotelefon Apollo / Classic BMW X5 (E 53) ab 09/01 Einbauanleitung ist nur gültig für Fahrzeuge mit SA 640 Einbauzeit ca. 2,5 Stunden, die je nach Zustand und Ausrüstung des Fahrzeuges abweichen kann.

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Kapitel Seite Wichtige Hinweise ..........Vorarbeiten .

  • Seite 3: Wichtige Hinweise

    Wichtige Hinweise Der Aufrüstsatz ist nur für den Gebrauch in der BMW HO bestimmt. Zielgruppe Zielgruppe dieser Einbauanleitung ist an BMW Fahrzeugen ausgebildetes Fachpersonal mit Fachkenntnissen der Fahrzeugelektrik. Aufgaben: Alle Wartungs-, Reparatur- und Einbauarbeiten an BMW Fahrzeugen eigenverantwortlich aus- führen.

  • Seite 4: Vorarbeiten

    Vorarbeiten TIS AW-Nr. Kurztest durchführen Minuspol der Batterie abklemmen 12 00 ... Folgende Komponenten sind vorab zu demontieren: Klappe Gepäckraumverkleidung links 51 47 172 Fahrersitz 52 14 000 Frischluftgrill im Fondraum 64 22 190 Armauflage Hinterer linker Seitenteppich der Mittelkonsole 51 16 204 Blende Freisprechmikrofon 84 11 550...

  • Seite 5: Einbau- Und Verlegeschema

    Einbau- und Verlegeschema 053 0029 Z Legende Freisprechmikrofon Eject-Box und Interface Adapter Eject-Box Sende-/Empfangsgerät Adapter SE-Gerät DE/5 Nachrüstsatz-Nr.: 84 61 0 143 795 EBA Nr.: 01 29 0 144 352 Stand: 11.2001...

  • Seite 6: Anschlussübersicht

    Anschlussübersicht 053 0104 Z Kabelfarbe/ Kurzbez./ Position Bezeichnung Signal Anschlußort im Fahrzeug Querschnitt Steckplatz Adapter Eject-Box Zwischen Fahrzeugkabelbaum und Interface schwarzer 18-poliger Stecker An Interface X4545 schwarzer 18-poliger Stecker An Fahrzeugkabelbaum X4545 Adapter Freisprechsteuergerät Zwischen Fahrzeugkabelbaum und Freisprechsteuergerät weißer 18-poliger Stecker An Fahrzeugkabelbaum X18618 blauer 26-poliger Stecker...

  • Seite 7: Sende-/Empfangsgerät Einbauen Und Anschließen

    Sende-/Empfangsgerät einbauen und anschließen Gerätehalter (1) in Gepäckraum (2) links einsetzen und mit Sechskantmuttern M6 (3) und Sechskant- schraube M6 (4) anschrauben. 053 0030 Z Blechmutter (1) auf den Gerätehalter (2) auf- schieben. 053 0031 Z Zurückgebundene Stecker X18618 und X18626 vom Fahrzeugkabelbaum lösen.
  • Seite 8 Sende-/Empfangsgerät einbauen und anschließen Sende-/Empfangsgerät (1) in Gerätehalter (2) ein- setzen und mit Bügel (3) und Sechskant- schraube M5 (4) befestigen. 053 0054 Z DE/8 Nachrüstsatz-Nr.: 84 61 0 143 795 EBA Nr.: 01 29 0 144 352 Stand: 11.2001...

  • Seite 9: Eject-Box Einbauen Und Anschließen

    Eject-Box einbauen und anschließen Innensechskantschrauben (1) aus der Armauflage (2) herausdrehen und Abdeckung (3) abnehmen. 053 0035 Z Alle Federn (1) aus der Armauflage (2) heraus- nehmen. Beide Bolzen (3) mit Durchschlag austreiben und Führungsarme (4) nach oben klappen. 053 0036 Z Abdeckungen (1) aus den Führungsarmen (2) aus- clipsen.
  • Seite 10 Eject-Box einbauen und anschließen Eject-Box (1) in die Armauflage (2) einclipsen. Telefonkabel (3) wie dargestellt unter der Führung (4) einhängen. 053 0038 Z Kabelführung (1) in Armauflage (2) einschrauben und Telefonkabel (3) wie dargestellt einlegen. 053 0039 Z Interface (1) in Armauflage (2) einsetzen. 12-poliger schwarzer Stecker (3) von der Eject- Box in Interface (1) einstecken.
  • Seite 11 Eject-Box einbauen und anschließen Armauflage wieder auf Mittelkonsole montieren. Kabel vom Interface (1) und 6-poligen schwarzen Stecker (2) der Eject-Box wie dargestellt verlegen. Stecker (2) der Eject-Box und Stecker (3) des In- terfaces zusammenstecken. 053 0052 Z Zurückgebundenen schwarzen, 18-poligen Stecker X4545 vom Fahrzeugkabelbaum lösen.

  • Seite 12: Freisprechmikrofon Einbauen

    Freisprechmikrofon einbauen Zurückgebundenen Stecker X4221 durch die Mikrofonöffnung (1) in der Himmelkonsole (2) durchführen. X4221 053 0044 Z Beiliegendes Freisprechmikrofon (1) in die zuvor ausgebaute Mikrofonblende (2) einclipsen. Stecker X4221 am Freisprechmikrofon (1) an- schließen. X4221 053 0045 Z Pfeil auf dem Freisprechmikrofon (1) muss in Fahrtrichtung zeigen.

  • Seite 13: Abschließende Arbeiten Und Codierung

    Abschließende Arbeiten und Codierung Das Aufrüstsystem ist nicht codierrelevant. - Kurztest mit DIS/MoDiC durchführen - Funktionstest durchführen - Fahrzeug in ungekehrter Reihenfolge wieder zusammenbauen Der Stromlaufplan für die Telefonvorbereitung (SA 640) und für die Adapterkabel sind bei Bedarf der Einbauanleitung “Stromlaufpläne Telefonaufrüstung, TN: 01 29 0 140 378“ auf der EBA-CD zu entnehmen.
