3.

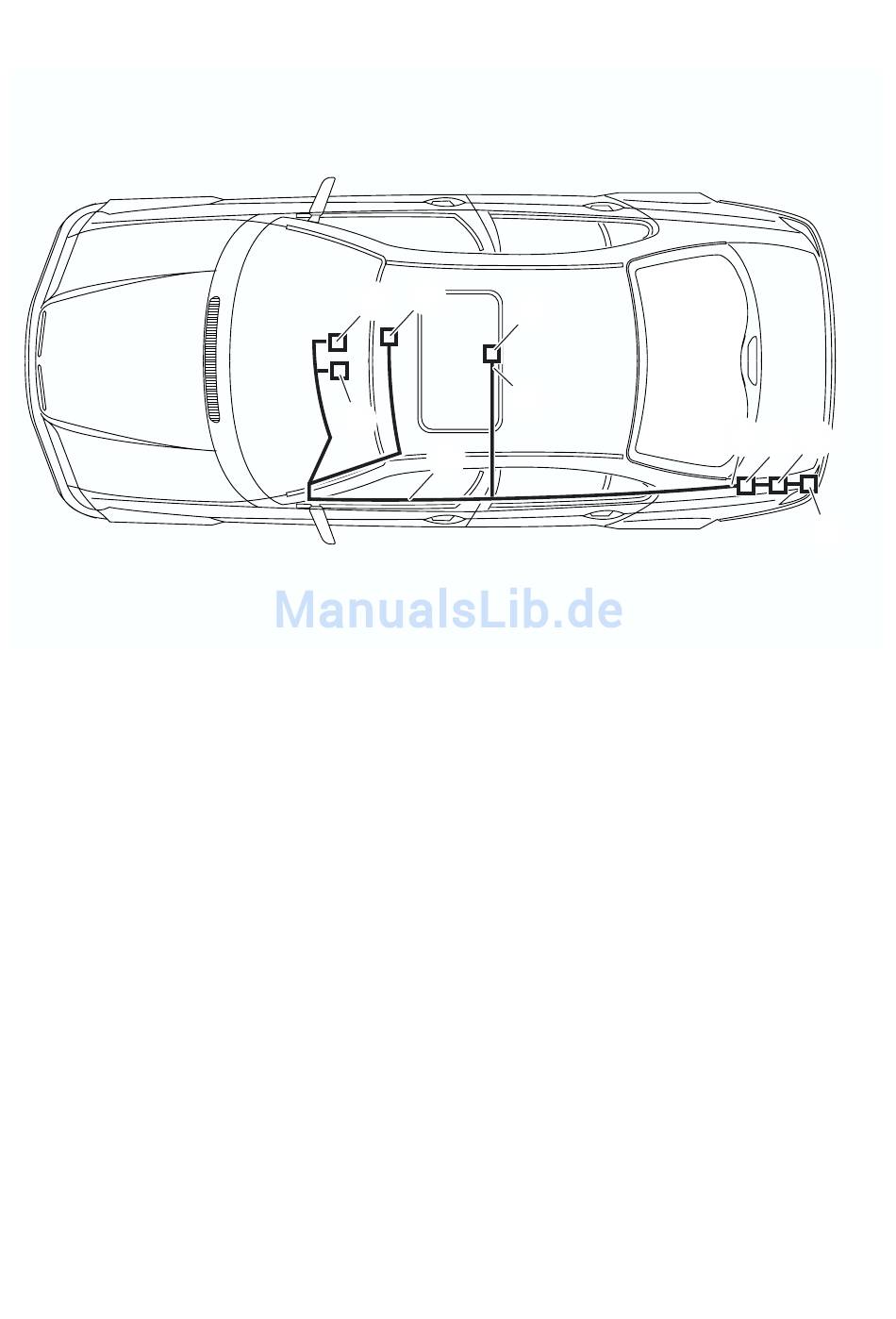

Einbau- und Verlegeschema

0
Legende
A Multikabelbaum II
B Adapter Sende-/Empfangsgerät
C Adapter Eject-Box
0
1 Radiostecker X18126 (nur bei SA660, 661, 662)
2 Freisprechmikrofon
3 Eject-Box und Interface
4 Audiostecker X322
5 Sende-/Empfangsgerät
6 Radiostecker X18126 (nur bei SA602, 606, 609, 663)
7 Massestützpunkt X13016
Nachrüstsatz-Nr.: 84 61 0 143 954
EBA Nr.: 01 29 0 146 549
2
4
1
A
Stand: 04.2002
3
C
B
6
5
7
046 0772 Z
DE/7
