4. Nachrüstkabelsatz einbauen und anschließen
0
0
A3-A4
0
X322
Nachrüstsatz-Nr.: 84 61 0 143 954
EBA Nr.: 01 29 0 146 549
X18126
A11
046 0725 Z
A8
A5-A7
046 0735 Z
A8
046 0736 Z
A7
X322
046 0540 Z
Stand: 04.2002
0
Abzweig A11 in Stecker X18126 einstecken.
Sollte der Stecker X13321 bereits im Fahrzeug
vorhanden sein, müssen die beiden Leitungen aus
dem Abzweig A9 ausgepinnt werden und in den
fahrzeugseitigen Stecker X13321 pinngleich ein-
gepinnt werden.
0
Alle Fahrzeuge

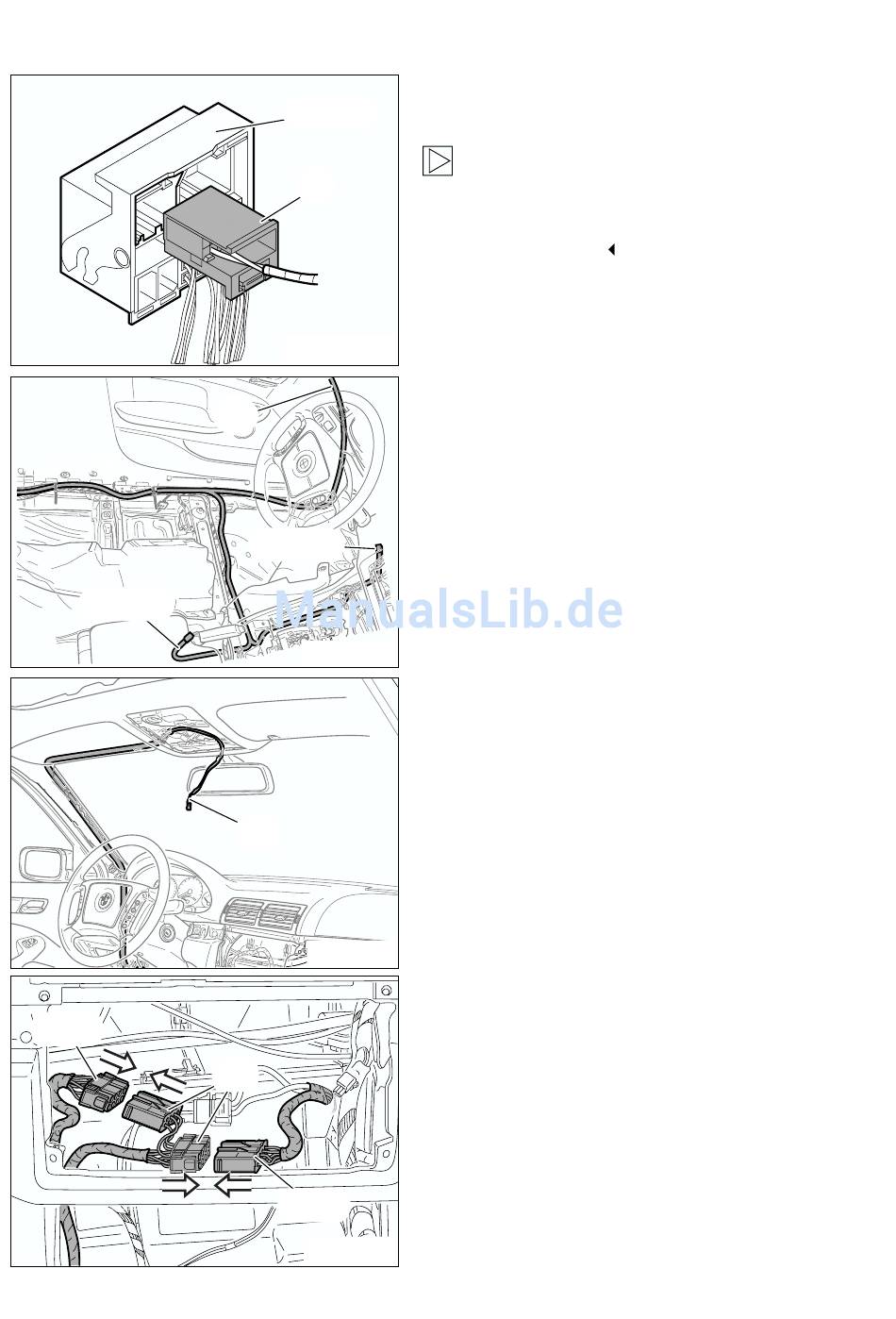

Abzweig A3 - A8 wie folgt verlegen:
- Abzweig A3 und A4 zur Mittelkonsole
- Abzweig A8 zur A-Säule
Nur Fahrzeuge mit SA 660/661/662
- Abzweig A5 - A7 zum Radio
Nur Fahrzeuge mit SA 602/606/609/663
- Abzweig A5 und A6 isolieren und zurückbinden
0
Alle Fahrzeuge
Abzweig A8 zum Verbauort des Freisprechmikrofons
verlegen.
0
Stecker X322 trennen.
Abzweig A7 parallel zwischen Stecker X322 anstecken.
DE/9
