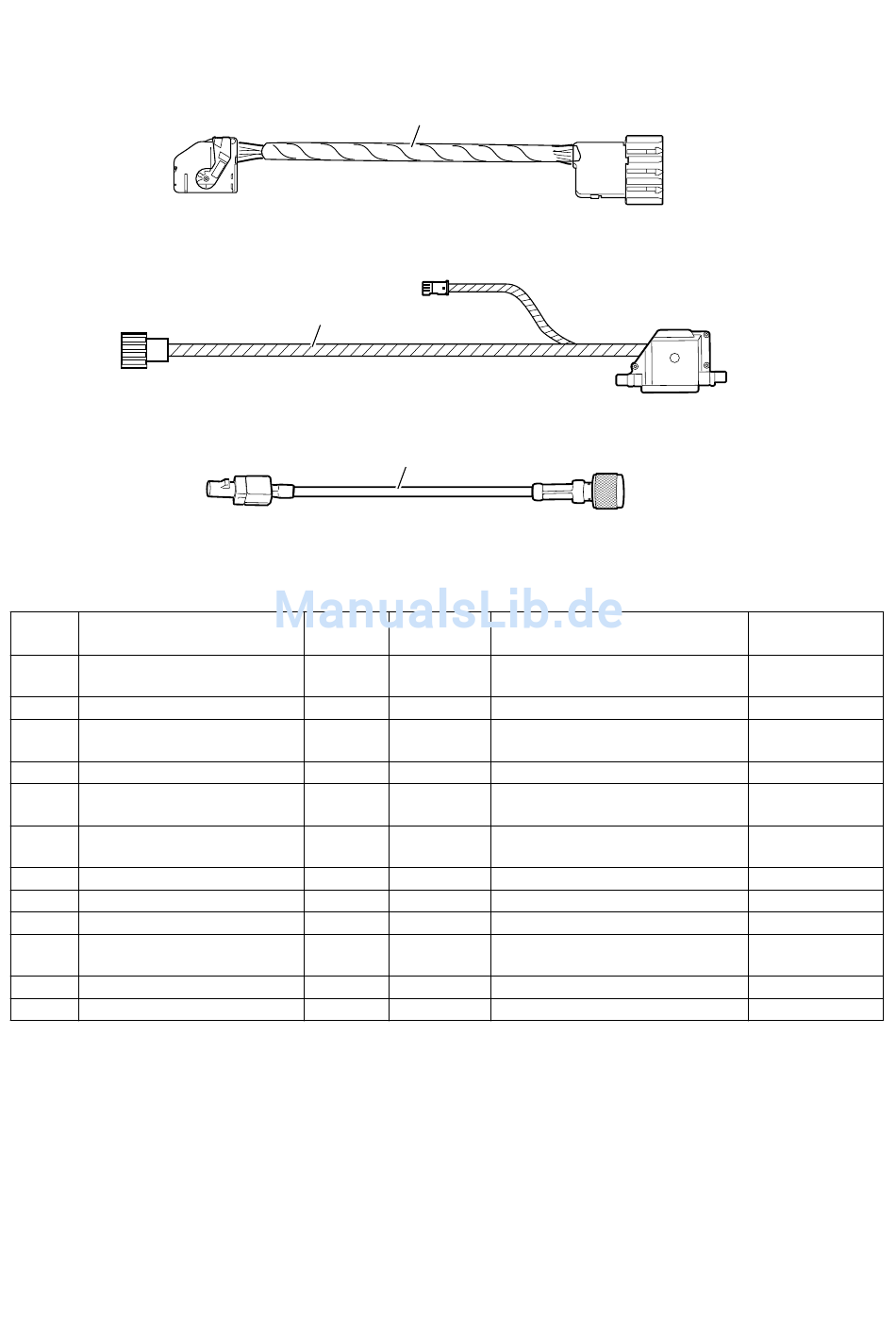

Anschlussübersicht
0
A1
B1
C1
0
Position
Bezeichnung
A
Adapter Eject-Box
A1
schwarzer 18-poliger Stecker
A2
schwarzer 18-poliger Stecker
B
Adapter SE-Gerät
B1
schwarzer 54-poliger Stecker
B2
schwarzer 25-poliger Stecker
B3
schwarzer 3-poliger Stecker
C
Antennenadapter
C1
FAKRA Stiftkontakt
C2
Mini UHF Stiftkontakt
Nachrüst-/Einbausatz-Nr.: 84 61 0 029 298 / 84 61 0 140 411
EBA Nr.: 01 29 0 140 412
A
B3
B
C
Kabelfarbe/
Signal
Querschnitt
---
---
---
---
---
---
---
---
---
---
---
---
---
---
---
---
---
---
---
---
Stand: 11.2001
C2
Anschlußort im Fahrzeug
Zwischen Fahrzeugkabelbaum und
Interface
An Interface
An Stecker X4545 des Fahrzeug-
kabelbaums
Zwischen Fahrzeugkabelbaum und
Sende-/Empfangsgerät
An Stecker X13599 des Fahrzeug-
kabelbaums
An Sende-/Empfangsgerät
An Antennenverstärker
Zwischen Fahrzeugkabelbaum und
Sende-/Empfangsgerät
An Fahrzeugantennenleitung
An Sende-/Empfangsgerät
A2
B2
053 0051 Z
Kurzbez./
Steckplatz
---
X4545
X4545
---
X10616
X13324
X1765
---
---
---
DE/6
