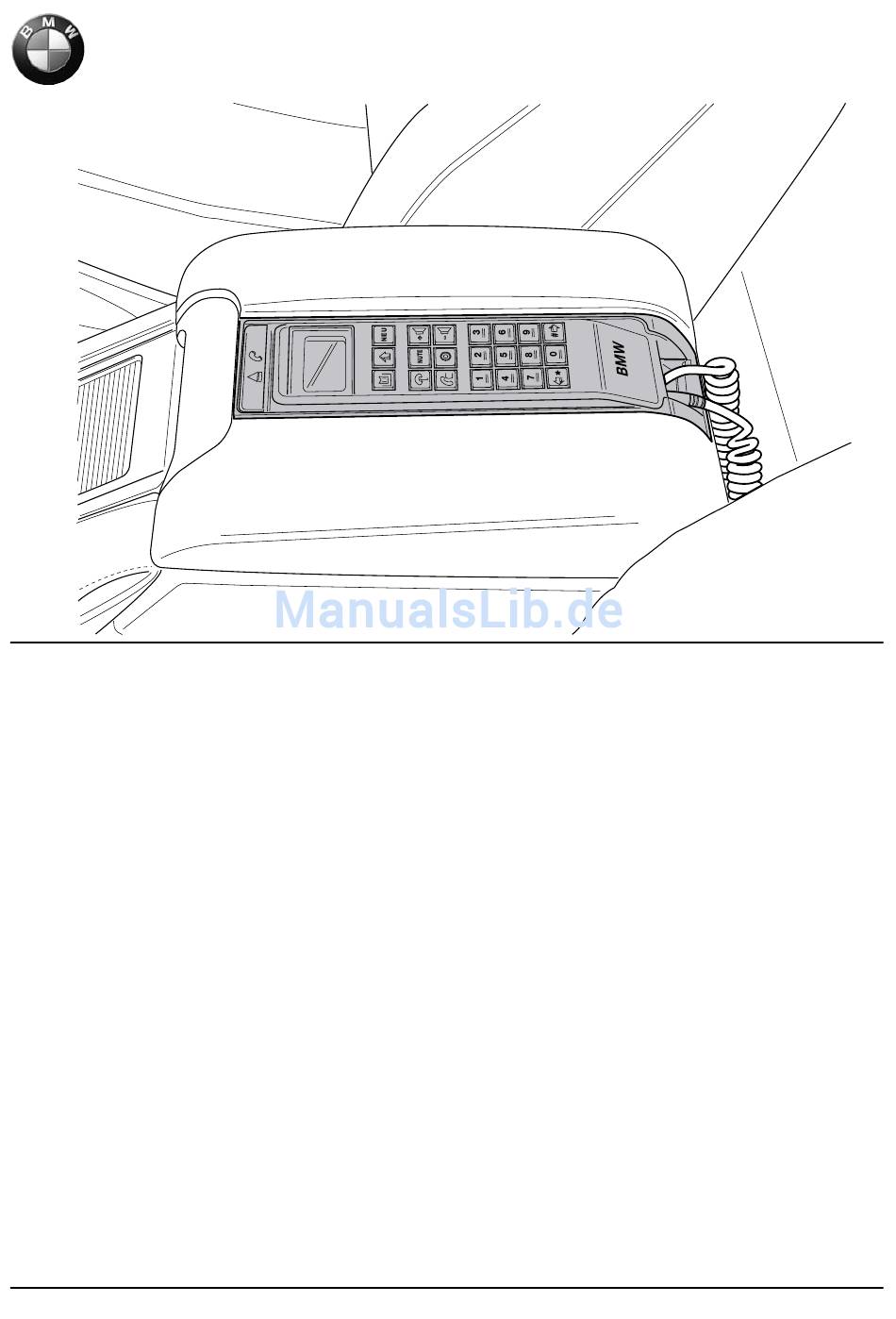

Teile und Zubehör - Einbauanleitung
F 39 0554 2W
Aufrüstsatz BMW Autotelefon Apollo / Classic
BMW 5er-Reihe touring (E 39/2)
Einbauanleitung ist nur gültig für Fahrzeuge mit SA 640
Einbauzeit ca. 2,5 Stunden, die je nach Zustand und Ausrüstung des Fahrzeuges abweichen
kann.
Nachrüst-/Einbausatz-Nr. 84 61 0 029 298
84 61 0 140 411
Nachrüst-/Einbausatz-Nr.: 84 61 0 029 298 / 84 61 0 140 411
EBA Nr.: 01 29 0 140 412
Stand: 11.2001
Werbung
Verwandte Anleitungen für BMW Apollo
Inhaltszusammenfassung für BMW Apollo
- Seite 1 Teile und Zubehör - Einbauanleitung F 39 0554 2W Aufrüstsatz BMW Autotelefon Apollo / Classic BMW 5er-Reihe touring (E 39/2) Einbauanleitung ist nur gültig für Fahrzeuge mit SA 640 Einbauzeit ca. 2,5 Stunden, die je nach Zustand und Ausrüstung des Fahrzeuges abweichen kann.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Kapitel Seite Wichtige Hinweise ..........Vorarbeiten . -
Seite 3: Wichtige Hinweise
Wichtige Hinweise Der Aufrüstsatz ist nur für den Gebrauch in der BMW HO bestimmt. Zielgruppe Zielgruppe dieser Einbauanleitung ist an BMW Fahrzeugen ausgebildetes Fachpersonal mit Fachkenntnissen der Fahrzeugelektrik. Aufgaben: Alle Wartungs-, Reparatur- und Einbauarbeiten an BMW Fahrzeugen eigenverantwortlich aus- führen. -
Seite 4: Vorarbeiten
Vorarbeiten TIS AW-Nr. Kurztest durchführen Minuspol der Batterie abklemmen 12 00 ... Folgende Komponenten sind vorab zu demontieren: Gepäckraum-Radhausverkleidung links 51 47 151 Frischluftgrill im Fondraum 64 22 190 Armauflage (wird nicht mehr benötigt) Blende Freisprechmikrofon DE/4 Nachrüst-/Einbausatz-Nr.: 84 61 0 029 298 / 84 61 0 140 411 EBA Nr.: 01 29 0 140 412 Stand: 11.2001... -
Seite 5: Einbau- Und Verlegeschema
Einbau- und Verlegeschema 039 0063 Z Legende Freisprechmikrofon Eject-Box und Interface Adapter Eject-Box Sende-/Empfangsgerät Adapter SE-Gerät DE/5 Nachrüst-/Einbausatz-Nr.: 84 61 0 029 298 / 84 61 0 140 411 EBA Nr.: 01 29 0 140 412 Stand: 11.2001... -
Seite 6: Anschlussübersicht
Anschlussübersicht 053 0051 Z Kabelfarbe/ Kurzbez./ Position Bezeichnung Signal Anschlußort im Fahrzeug Querschnitt Steckplatz Adapter Eject-Box Zwischen Fahrzeugkabelbaum und Interface schwarzer 18-poliger Stecker An Interface X4545 schwarzer 18-poliger Stecker An Stecker X4545 des Fahrzeug- X4545 kabelbaums Adapter SE-Gerät Zwischen Fahrzeugkabelbaum und Sende-/Empfangsgerät schwarzer 54-poliger Stecker An Stecker X13599 des Fahrzeug-... -
Seite 7: Sende-/Empfangsgerät Einbauen Und Anschließen
Freisprechsteuergerät einbauen und anschließen Sende-/Empfangsgerät (1) in Halter (2) einsetzen und mit Bügel (3) befestigen. 039 0064 Z Halter mit Sende-/Empfangsgerät (1) mit Sechs- kantmuttern (2) an den Karosseriestehbolzen (3) im Gepäckraum links anschrauben. 039 0065 Z Abzweig B2 am Sende-/Empfangsgerät (1) an- schließen. -
Seite 8: Eject-Box Einbauen Und Anschließen
Eject-Box einbauen und anschließen Eject-Box (1) in beiliegende Armauflage (2) ein- clipsen. 039 0059 Z schiebeplatte (1) auf die Armauflage (2) auf- setzen und Kreuzschlitzschrauben (3) an- schrauben. 039 0060 Z Halter (1) für Interface mit Kreuzschlitz- schrauben (2) in die Mittelkonsole (3) ein- schrauben. - Seite 9 Eject-Box einbauen und anschließen Schwarzen, 6-poligen Stecker (1) der Eject-Box mit den schwarzen, 6-poligen Stecker (2) des Interfaces verbinden. 038 0068Z Adapterleitung A muss verbaut werden. Adapterleitung A zwischen schwarzen, 18-poligen Stecker (1) des Interfaces und Stecker X4545 vom fahrzeugkabelbaum anschließen. X4545 039 0069 Z DE/9...
-
Seite 10: Freisprechmikrofon Einbauen
Freisprechmikrofon einbauen Zurückgebundenen Stecker X4221 vom Fahr- zeugkabelbaum lösen und am Freisprech- mikrofon (1) anstecken. Pfeil auf dem Freisprechmikrofon (1) muss in Fahrtrichtung zeigen. Freisprechmikrofon (1) in Blende (2) einclipsen. X4221 038 0037 Z Zurückgebundenen Stecker X4221 vom Fahr- zeugkabelbaum lösen und am Freisprech- mikrofon (1) anstecken. -
Seite 11: Abschließende Arbeiten Und Codierung
Abschließende Arbeiten und Codierung Das Aufrüstsystem ist nicht codierrelevant. - Kurztest mit DIS/MoDiC durchführen - Funktionstest durchführen - Fahrzeug in ungekehrter Reihenfolge wieder zusammenbauen Der Stromlaufplan für die Telefonvorbereitung (SA 640) und für die Adapterkabel sind bei Bedarf der Einbauanleitung “Stromlaufpläne Telefonaufrüstung, TN: 01 29 0 140 378“ auf der EBA-CD zu entnehmen.
