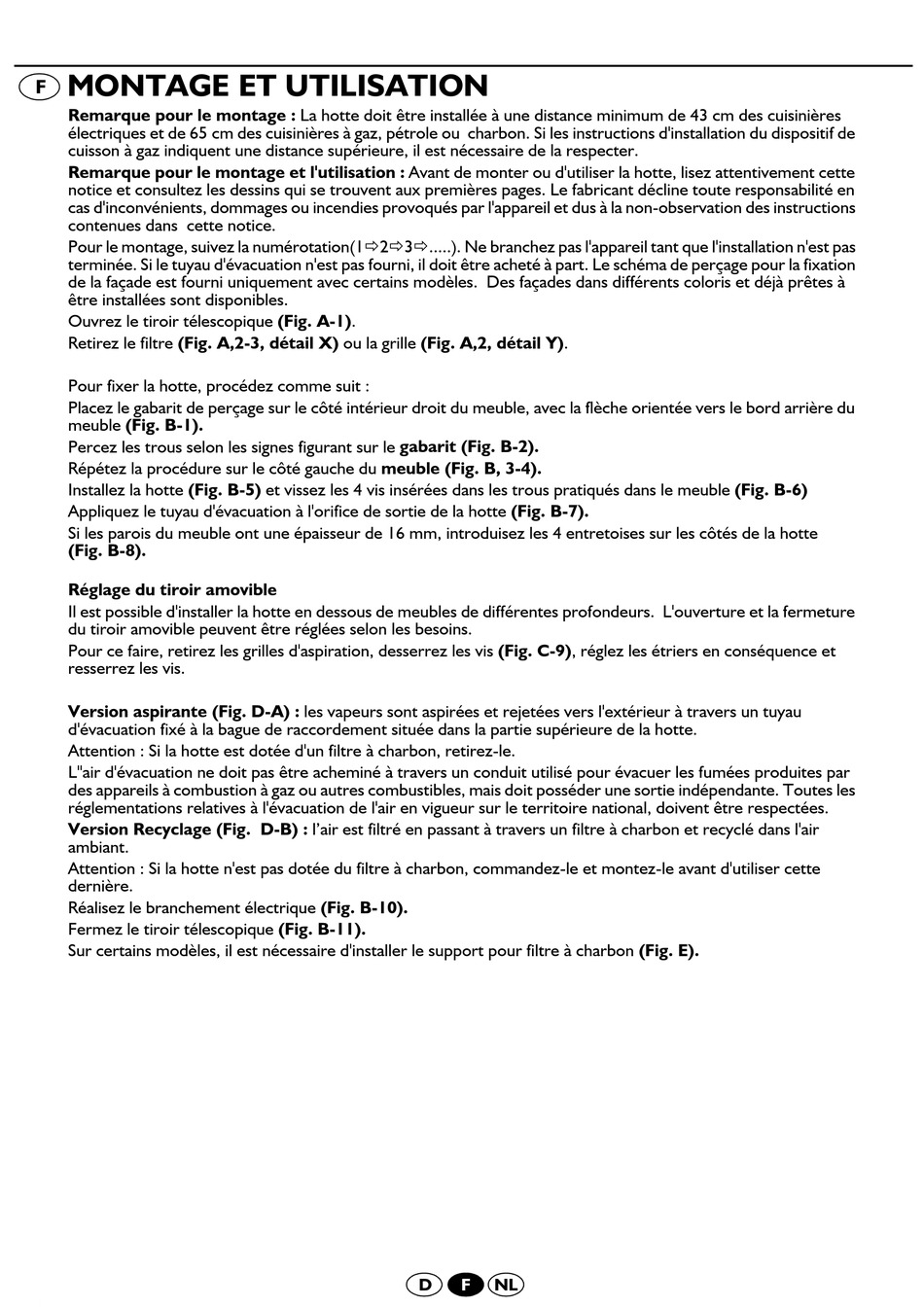

Privileg PCHN 511360 S Gebrauchsanweisungen Seite 6

MONTAGE ET UTILISATION
F
Remarque pour le montage : La hotte doit être installée à une distance minimum de 43 cm des cuisinières
électriques et de 65 cm des cuisinières à gaz, pétrole ou charbon. Si les instructions d'installation du dispositif de
cuisson à gaz indiquent une distance supérieure, il est nécessaire de la respecter.
Remarque pour le montage et l'utilisation : Avant de monter ou d'utiliser la hotte, lisez attentivement cette
notice et consultez les dessins qui se trouvent aux premières pages. Le fabricant décline toute responsabilité en
cas d'inconvénients, dommages ou incendies provoqués par l'appareil et dus à la non-observation des instructions
contenues dans cette notice.
Pour le montage, suivez la numérotation(1Ö2Ö3Ö.....). Ne branchez pas l'appareil tant que l'installation n'est pas
terminée. Si le tuyau d'évacuation n'est pas fourni, il doit être acheté à part. Le schéma de perçage pour la fixation
de la façade est fourni uniquement avec certains modèles. Des façades dans différents coloris et déjà prêtes à
être installées sont disponibles.
Ouvrez le tiroir télescopique (Fig. A-1).
Retirez le filtre (Fig. A,2-3, détail X) ou la grille (Fig. A,2, détail Y).
Pour fixer la hotte, procédez comme suit :
Placez le gabarit de perçage sur le côté intérieur droit du meuble, avec la flèche orientée vers le bord arrière du
meuble (Fig. B-1).
Percez les trous selon les signes figurant sur le gabarit (Fig. B-2).
Répétez la procédure sur le côté gauche du meuble (Fig. B, 3-4).
Installez la hotte (Fig. B-5) et vissez les 4 vis insérées dans les trous pratiqués dans le meuble (Fig. B-6)
Appliquez le tuyau d'évacuation à l'orifice de sortie de la hotte (Fig. B-7).
Si les parois du meuble ont une épaisseur de 16 mm, introduisez les 4 entretoises sur les côtés de la hotte
(Fig. B-8).
Réglage du tiroir amovible
Il est possible d'installer la hotte en dessous de meubles de différentes profondeurs. L'ouverture et la fermeture
du tiroir amovible peuvent être réglées selon les besoins.
Pour ce faire, retirez les grilles d'aspiration, desserrez les vis (Fig. C-9), réglez les étriers en conséquence et
resserrez les vis.
Version aspirante (Fig. D-A) : les vapeurs sont aspirées et rejetées vers l'extérieur à travers un tuyau
d'évacuation fixé à la bague de raccordement située dans la partie supérieure de la hotte.
Attention : Si la hotte est dotée d'un filtre à charbon, retirez-le.
L''air d'évacuation ne doit pas être acheminé à travers un conduit utilisé pour évacuer les fumées produites par
des appareils à combustion à gaz ou autres combustibles, mais doit posséder une sortie indépendante. Toutes les
réglementations relatives à l'évacuation de l'air en vigueur sur le territoire national, doivent être respectées.
Version Recyclage (Fig. D-B) : l'air est filtré en passant à travers un filtre à charbon et recyclé dans l'air
ambiant.
Attention : Si la hotte n'est pas dotée du filtre à charbon, commandez-le et montez-le avant d'utiliser cette
dernière.
Réalisez le branchement électrique (Fig. B-10).
Fermez le tiroir télescopique (Fig. B-11).
Sur certains modèles, il est nécessaire d'installer le support pour filtre à charbon (Fig. E).
