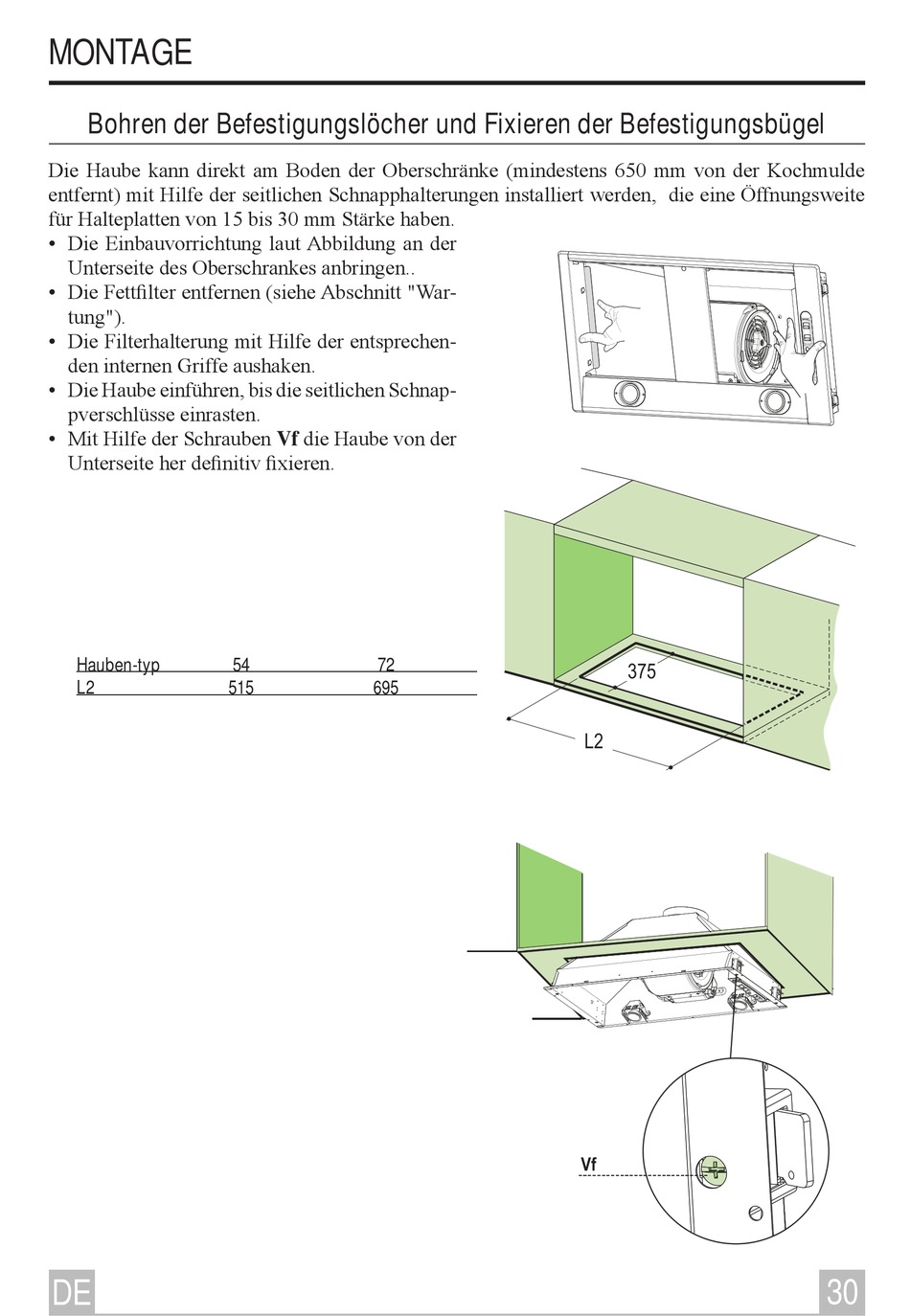

MONTaGE

Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel
Die Haube kann direkt am Boden der Oberschränke (mindestens 650 mm von der Kochmulde
entfernt) mit Hilfe der seitlichen Schnapphalterungen installiert werden, die eine Öffnungsweite
für Halteplatten von 15 bis 30 mm Stärke haben.
• Die Einbauvorrichtung laut Abbildung an der
Unterseite des Oberschrankes anbringen..
• Die Fettfilter entfernen (siehe Abschnitt "War-
tung").
• Die Filterhalterung mit Hilfe der entsprechen-
den internen Griffe aushaken.
• Die Haube einführen, bis die seitlichen Schnap-
pverschlüsse einrasten.
• Mit Hilfe der Schrauben Vf die Haube von der
Unterseite her definitiv fixieren.
Hauben-typ
L2
DE
54 72
515 695
���
��
��
30
