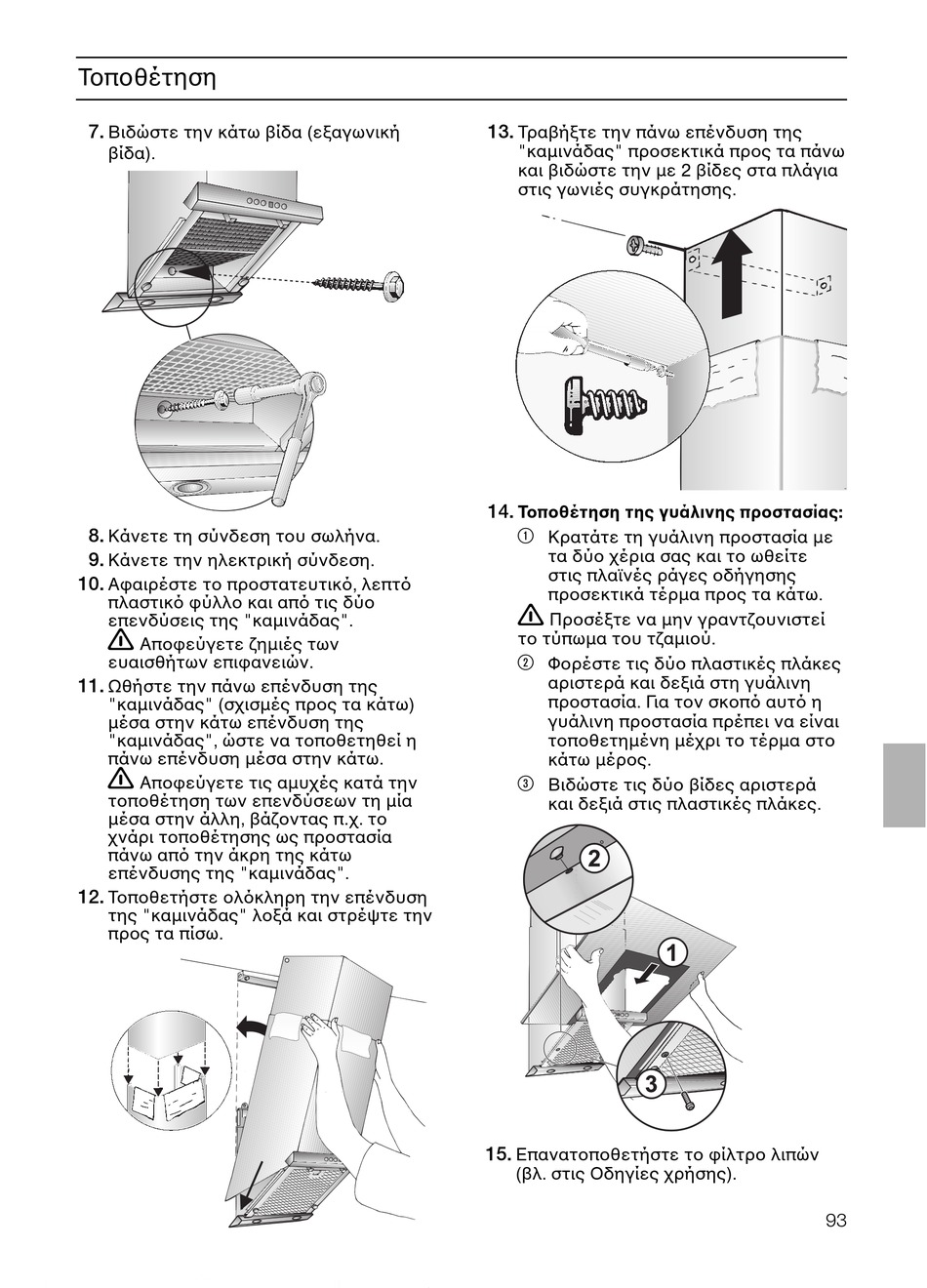

Τοποθέτηση
07.
Βιδώστε την κάτω βίδα (εξαγωνική
βίδα).
08.
Κάνετε τη σύνδεση του σωλήνα.
09.
Κάνετε την ηλεκτρική σύνδεση.
10.
Αφαιρέστε το προστατευτικ , λεπτ
πλαστικ φύλλο και απ τις δύο
επενδύσεις της "καµινάδας".
Αποφεύγετε ζηµιές των
ευαισθήτων επιφανειών.
11.
Ωθήστε την πάνω επένδυση της
"καµινάδας" (σχισµές προς τα κάτω)
µέσα στην κάτω επένδυση της
"καµινάδας", ώστε να τοποθετηθεί η
πάνω επένδυση µέσα στην κάτω.
Αποφεύγετε τις αµυχές κατά την
τοποθέτηση των επενδύσεων τη µία
µέσα στην άλλη, βάζοντας π.χ. το
χνάρι τοποθέτησης ως προστασία
πάνω απ την άκρη της κάτω
επένδυσης της "καµινάδας".
12.
Τοποθετήστε ολ κληρη την επένδυση
της "καµινάδας" λοξά και στρέψτε την
προς τα πίσω.
13.
Τραβήξτε την πάνω επένδυση της
"καµινάδας" προσεκτικά προς τα πάνω
και βιδώστε την µε 2 βίδες στα πλάγια
στις γωνιές συγκράτησης.
14.
Τοποθέτηση της γυάλινης προστασίας:
1
Κρατάτε τη γυάλινη προστασία µε
τα δύο χέρια σας και το ωθείτε
στις πλαϊνές ράγες οδήγησης
προσεκτικά τέρµα προς τα κάτω.
Προσέξτε να µην γραντζουνιστεί
το τύπωµα του τζαµιού.
2
Φορέστε τις δύο πλαστικές πλάκες
αριστερά και δεξιά στη γυάλινη
προστασία. Για τον σκοπ αυτ η
γυάλινη προστασία πρέπει να είναι
τοποθετηµένη µέχρι το τέρµα στο
κάτω µέρος.
3
Βιδώστε τις δύο βίδες αριστερά
και δεξιά στις πλαστικές πλάκες.
15.
Επανατοποθετήστε το φίλτρο λιπών
(βλ. στις Οδηγίες χρήσης).
