Antes del montaje
Tubos redondos:
Se aconseja emplear tubos con un
diámetro interior 150 mm; el diámetro
mínimo admisible es de 120 mm.
Los canales planos deberán poseer
una sección interior equivalente a la de
los tubos redondos.
No deben presentar ángulos
demasiado agudos.
Diámetro 120 mm, approx. 113 cm
Diámetro 150 mm, approx. 177 cm
En caso de usar tubos con diferentes
diámetros:
Colocar una tira estanqueizante.
Al trabajar con sistema de evacuación
del aire al exterior: Procurar una
suficiente alimentación de aire.
Conexión de los tubos de
evacuación
Tubo con diámetro de 150 mm:
Fijar directamente el tubo de evacuación
el aire en el racor de empalme.

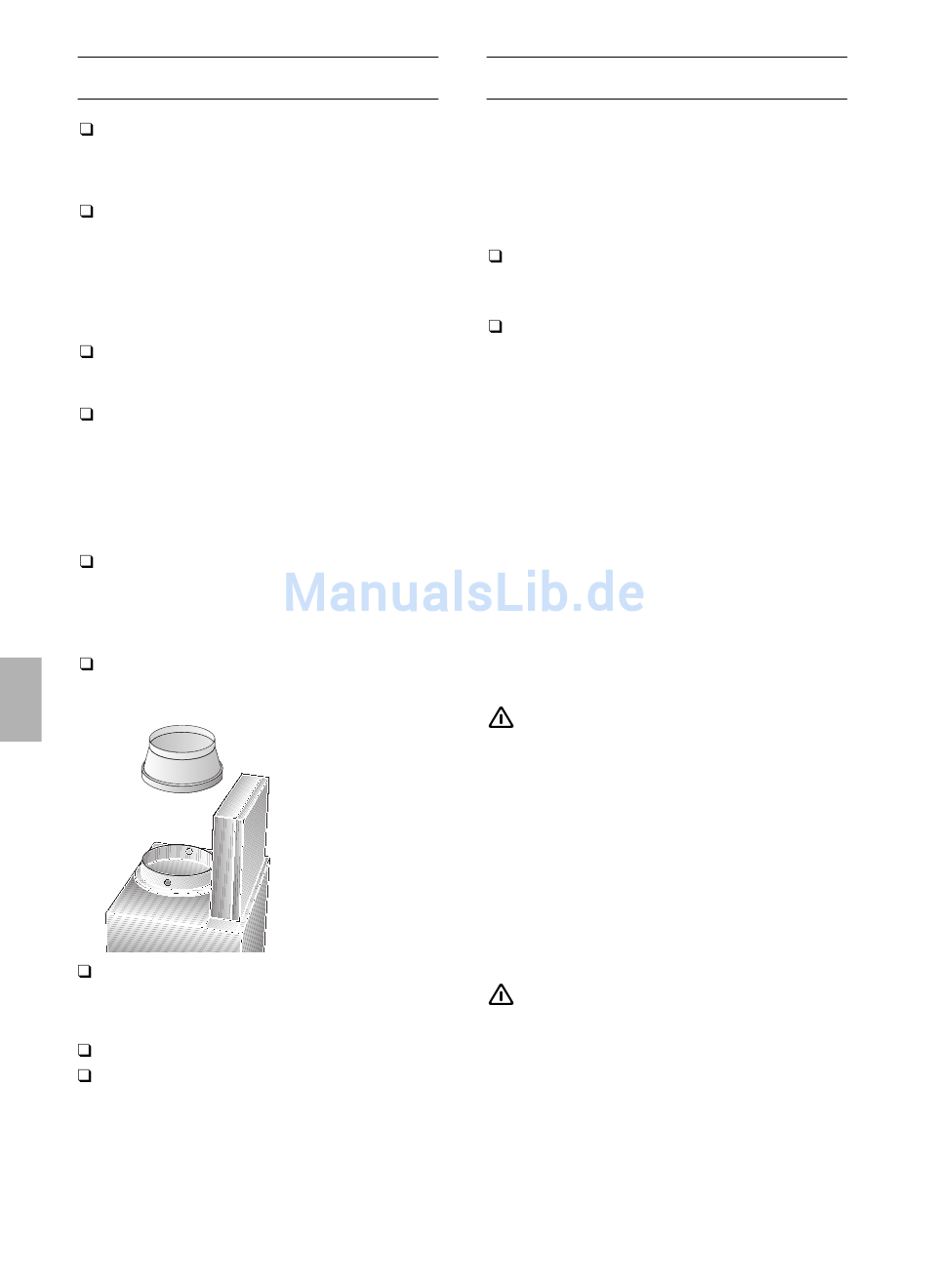

En caso de tubos de evacuación
con 120 mm de diámetro:
Fijar directamente el tubo reductor en el
racor de empalme de la evacuación del
aire de la campana.
Fijar el tubo de evacuación del aire al
tubo reductor.
Preparativos en la pared
La pared tiene que ser lisa y vertical.
Procurar un asiento firme de los tacos
en la pared.
Peso en kg: 27,0.
Nos reservamos el derecho de introducir modificaciones
o cambios constructivos en los aparatos como conse-
cuencia del progreso técnico.
78
Conexión eléctrica
La campana extractora sólo podrá
conectarse a una toma (caja) de corriente
provista de puesta a tierra. La toma de
corriente deberá encontrarse o montarse
directamente detrás del revestimiento
decorativo de la campana.
La toma (caja) de corriente con puesta a
tierra deberá acoplarse a través de un
circuito de corriente propio.
2
2 En caso de no ser accesible la toma de
corriente con puesta a tierra tras el
montaje de la campana extractora, tiene
que existir un dispositivo separador,
igual que en una conexión fija.
En caso de necesitar una conexión fija a
la red eléctrica:
El aparato sólo deberá ser conectado a la
red eléctrica por un instalador-electricista
registrado como tal en la empresa de
abastecimiento de energía eléctrica de la
zona. Como dispositivo de separación se
admiten interruptores con una abertura de
contacto superior a 3 mm y desconexión de
todas las fases. Esto incluye interruptores
LS y contactores.
En caso de producirse daños en el cable
de conexión del aparato, éste sólo podrá
ser sustituido por el fabricante, un técnico
especializado del Servicio de Asistencia
Técnica Oficial o un técnico especializado
del ramo, a fin de evitar situaciones de
peligro.
Características eléctricas:
figuran en la placa de características que es
accesible después de quitar los marcos de
filtro, en la parte interior del aparato.
En caso de reparación de la campana
deberá desconectarse siempre el aparato
de la red eléctrica, antes de iniciar los
trabajos correspondientes.
Longitud del cable de conexión a la red
eléctrica: 1,30 m.
La campana extractora cumple las
normas comunitarias en materia de
radiodesparasitaje.
