Schémas
Installation standard
Parallèle avec un Schéma 3
Parallèle avec une minuterie
En raccordant un générateur d'impulsion (Art. 5900) à un détecteur
sans impulsion, il est possible de commander une minuterie..
12
Ansicht der Regler
LUX „D" (Dämmerungssensor)
Der Dämmerungssensor reguliert die Ansprechschwelle (Lichtwert) des
Bewegungsmelders, ab welcher die Erfassung aktiviert wird. Drehen im
Uhrzeigersinn (Mond) bewirkt, dass der Sensor das Licht erst bei
Dunkelheit einschaltet.
Erfassungsbereich 180 Grad
Der 180° Erfassungsbereich sowie das dichte Erfassungsnetz
garantieren die optimale Funktion.
Ansicht von oben
Detektion frontal NICHT SENSIBEL
Detektion parallel SENSIBEL
6
Einstellmöglichkeiten
TIME „T" (Zeit)
Mit dem Timer kann bestimmt werden,
wie lange das Licht nach der letzten
Bewegung im Erfassungsbereich
eingeschaltet bleibt (min.ca. 10
Sekunden bis max. ca. 16min).
Typ Kurzimpuls: Impuls von 0.3 Sek.
(einstellbare Pausenzeit von 5 sek. bis
55 sek).
Seitenansicht
MZ 3000
MZ 2000

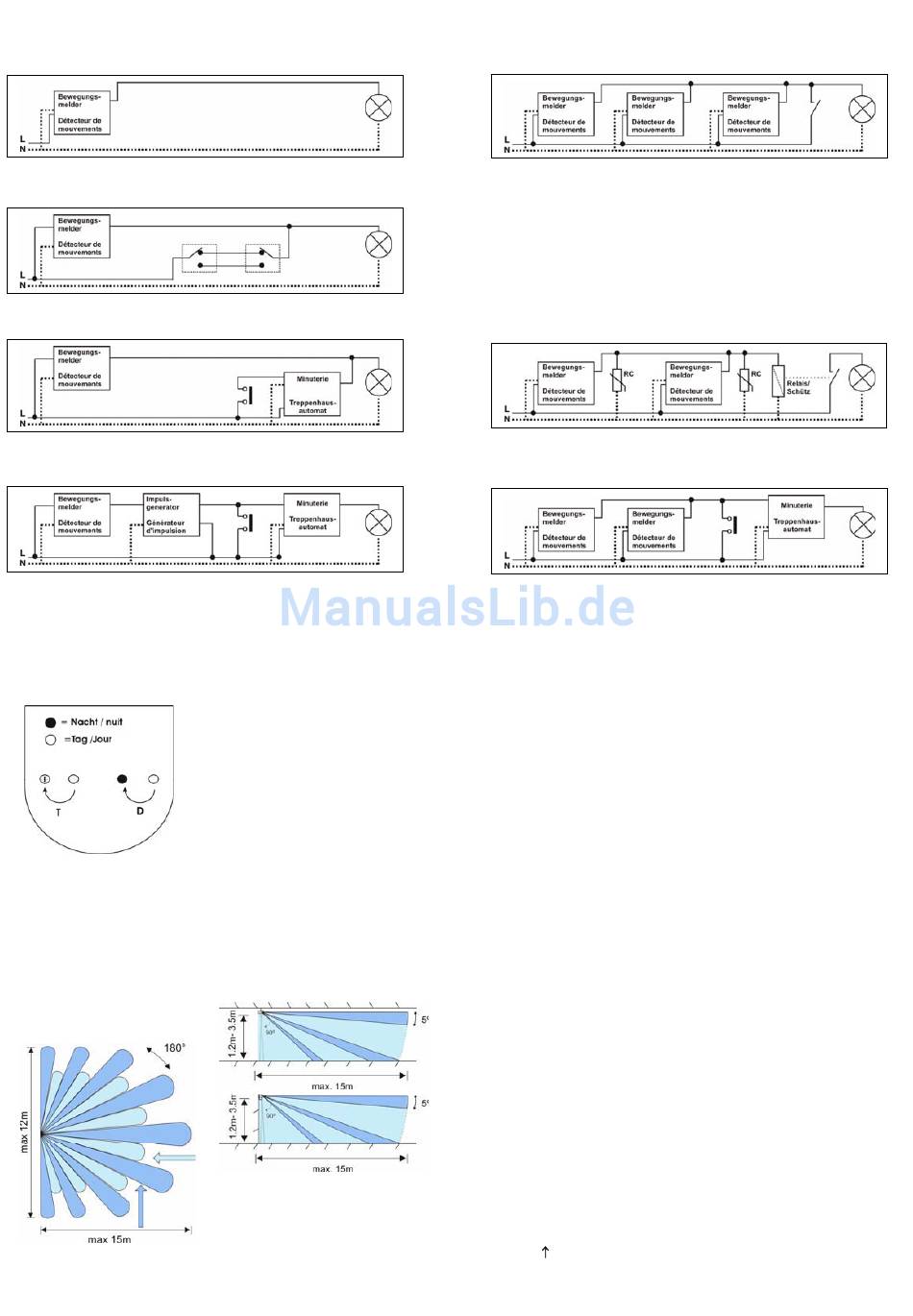

Anschlussbilder
Drei Standardbewegungsmelder parallel, mit Schalter für Dauerlicht
Werden mehr als 3 Bewegungsmelder parallel, oder wird eine induktive
Last (EVG's, Trafo's, etc.) geschaltet, empfiehlt es sich bei jedem
Bewegungsmelder ein RC-Löschglied zwischen geschalteter Phase
und Nullleiter zu installieren.
Wird eine höhere (oder höhere induktive) Last geschaltet, empfiehlt es
sich, den Bewegungsmelder über ein Relais/Schütz, oder den KI-Typ
zu verwenden und über einen Treppenhausautomaten in kleinen
Gruppen von max. 3-4 Bewegungsmeldern zu schalten.
Zwei Standardbewegungsmelder schalten über ein Relais eine hohe
Last, RC-Löschglieder für jeden Bewegungsmelder empfohlen.
Zwei KI Bewegungsmelder, mit einem parallel geschalteten
Impulstaster an einem Treppenhausautomaten, bei Impulstaster mit
integrierten Lämpchen, RC-Löschglied für jeden PIR empfohlen.
Raccordements de récepteurs
Un relais de 10A à circuit imprimé très performant est incorporé dans le
Swiss Garde, il faut toutefois observer les remarques suivantes :
-La puissance maximale que peut supporter le détecteur est de
2000W.
Si des récepteurs « inductifs » sont raccordés (transformateur, relais/
ballast etc..) la puissance maximale est de 800 VA.
-En branchant un récepteur inductif tel que transformateur, ballast, etc.
sans protection de surtension, il est nécessaire de raccorder un
condensateur (0,1 uF / 0,33 uF) parallèlement au récepteur (entre
Neutre et retour).
-En branchant plusieurs récepteurs inductifs« type ballast » Il est
conseillé d'utiliser un relais pour séparer la commande de la charge.
Application
L'angle d'interception de 180 degrés permet au Swiss Garde de
remplir sa fonction même latéralement à la position de montage. Cela
offre la possibilité d'utiliser également l'appareil de manière idéale
dans les couloirs, les montées d'escaliers et dans les bâtiments
publics.
Remarques générales
Lors de la mise en service ou après chaque coupure de courant, le
Swiss Garde s'enclenche pendant env. 1minute. Si pendant ce laps de
temps un mouvement à été détecté, le réglage de la temporisation
sera pris en compte.
Commutation en parallèle
Il est possible de commuter en parallèle plusieurs Swiss Garde, mais il
ne faut pas les relier à deux phases différentes (Court-circuit). Si l'on
désire brancher plusieurs détecteurs en parallèle, il est préférable de
créer des petits groupes (par exemple : 3 détecteurs ensembles). En
cas de problème, Il sera plus facile de trouver son origine.
Attention! Après connexion, l'électronique à besoin d'environ1 minute
pour être en service !
Raccordement: (Câble 3x1.5mm
Phase ( L ) = Noir
Neutre ( N ) = Bleu
Retour (
) = Brun
2
)
5
11
