Potentiomètres
données à des récepteurs (55 sec. intervalle max.), même si un
individu se trouve dans la zone surveillée. Lors de l'utilisation de
minuteries, le temps de pause devrait être réglé au maximum (55 sec).
Sonde crépusculaire (Lux)
Le détecteur crépusculaire règle le seuil de réponse (sensibilité lumi-
neuse) à partir duquel la détection est activée. Pour que le détecteur
active la lumière uniquement lorsqu'il fait sombre, tourner le potentio-
mètre dans le sens du symbole «
Vue de dessus. Détection 180°
Détection frontale PAS SENSIBLE
Détection parallèle SENSIBLE
14
Anschlussklemmen:
Phase ( L ) = Schwarz
Nulleiter ( N ) = Blau
Geschaltete Phase (
) = Braun

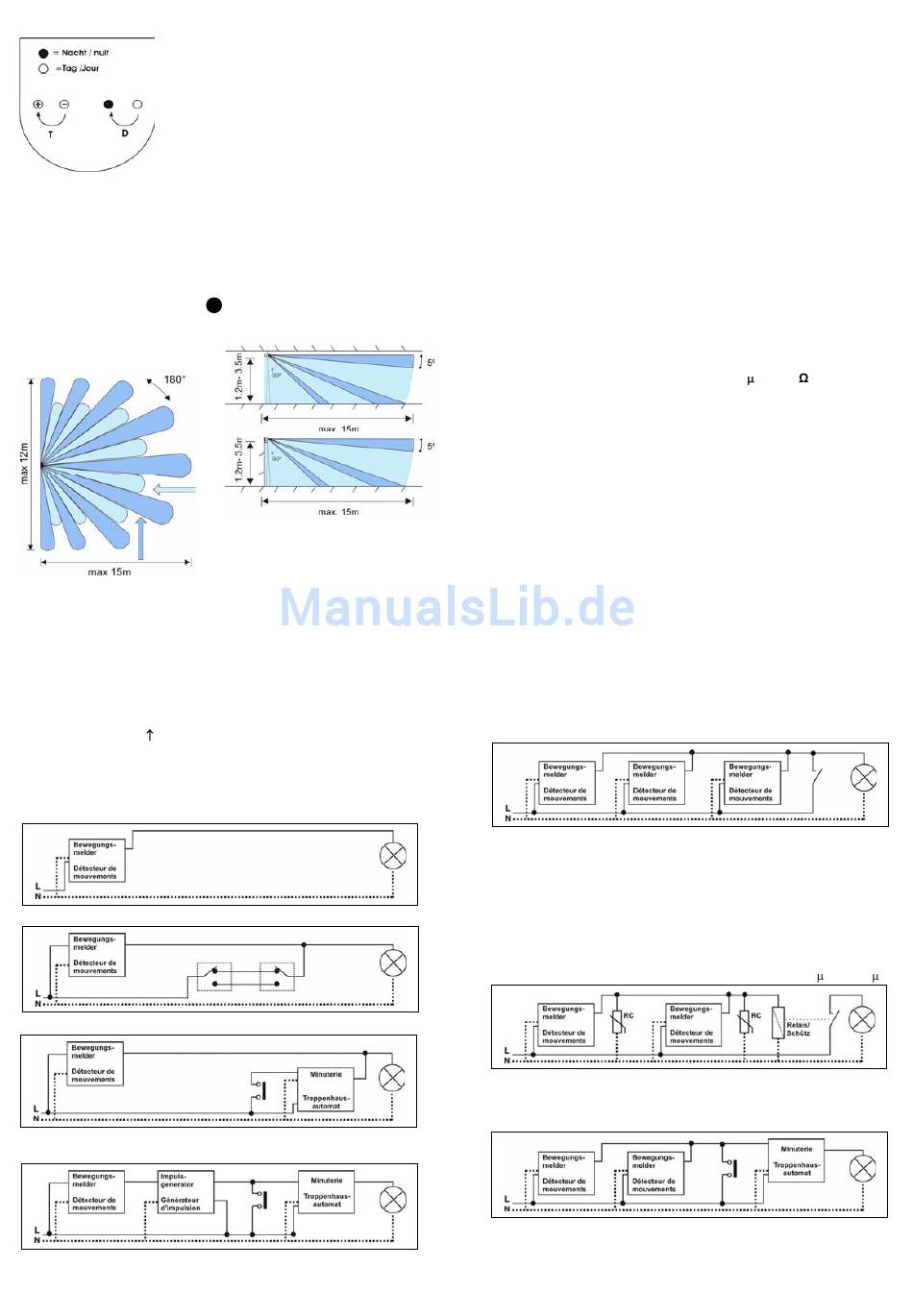

Anschlussbilder
Standardbewegungsmelder, Standardverdrahtung
Standardbewegungsmelder, mit paralleler Schema 3 Schaltung
Standardbewegungsmelder, mit Treppenhausaut. parallel betrieben
Standardbewegungsmelder können durch einem Kurzimpulsgenerator
Art. 5900 in ein KI-Typ umfunktioniert werden (Mischen von Typen).
4
Réglages
Temporisation « T »
A l'aide du potentiomètre « T » vous
pouvez régler la durée pendant laquelle
la lumière doit rester allumée après le
dernier mouvement intercepté dans la
zone surveillée (de 10 Secondes à 16
minutes maxi).
Impulsion courte « KI »: (0.5 seconde)
A l'aide du potentiomètre „T" on peut
définir l'intervalle entre deux impulsions
».
Vue de profile
MZ 3000
MZ 2000
Wichtig !
Die Kabeleinführungsstelle muss absolut dicht sein. Bei Kabeln unter
7mm Dicke muss die mitgelieferte kleinere Kabeltülle, oder ein
Dichtungsmaterial verwendet werden.
Zeiteinstellung (Timer) MZ 2000/ 3000
Mit dem Timer kann bestimmt werden, wie lange das Licht nach der
letzten Bewegung im Erfassungsbereich noch brennen soll (max.
16min).
Typ Kurzimpuls: Nach erfolgtem Schaltsignal (0,5 sek. Impuls),
Pausenzeit bis zum nächsten Impuls (5-55 sek.) einstellbar.
Der Timer beim
MZ 2001/3001 sollte auf Maximum (55sek.)
eingestellt werden! (verhindert Retriggern!)
Dämmerungssensor
Der Dämmerungssensor reguliert die Ansprechschwelle (Lichtwert)
des Bewegungsmelders, ab welcher die Erfassung aktiviert wird.
Anschluss von Verbrauchern
Bei den MZ-Produkten ist ein sehr leistungsfähiges Relais eingesetzt.
Es können sämtliche Lasten bis und mit maximal 10 Ampère Strom-
aufnahme geschaltet werden. Bei unkompensierten Fluoreszenzröhren
sowie überdurchschnittlich häufigen Schaltzyklen, sollte jedoch die
Anschlussleistung auf 1KW beschränkt werden.
Bei Lasten wie Transformatoren, EVG's usw. ohne Über-
spannungsableiter muß ein RC-Glied (0.1 F / 100
angeschlossenen Last installiert werden.
Bei Parallelschaltung mehrerer EVG's wird empfohlen, die Last
über ein externes Relais zu schalten !
Allgemeine Bemerkungen
Bei Inbetriebnahme oder nach jeder Netzunterbrechung schaltet der
Swiss Garde grundsätzlich für die eingestellte Verzögerungszeit ein,
sofern der eingestellte Dämmerungswert erreicht ist.
Parallelschalten
Es können mehrere Bewegungsmelder parallel geschalten werden.
Dabei ist jedoch zu beachten, dass nicht auf zwei verschiedene
Netzphasen geschaltet wird. (Kurzschluss)
Schémas
Trois Détecteur standard en parallèle, avec un interrupteur pour
l'éclairage permanent.
Lorsque plus de trois détecteurs de mouvements sont branchés en
parallèles ou pour la commande de récepteurs inductifs (Ballaste,
relais, transfo etc.), il est conseillé de raccorder un condensateur de
compensation.
Si les charges sont conséquentes (projecteurs, récepteurs inductifs) et
pour tous les bâtiments très fréquentés tels que écoles, hôpitaux,
corridors etc. Il est conseillé d'installer des détecteurs à impulsion
« KI » commandant une minuterie au tableau.
Raccordement d'un condensateur de compensation (0.1 F – 0.3
Détecteurs courte impulsion « KI » avec un poussoir le tout
commandant une minuterie.
„T"
) parallel zur
3
F)
13
