WARTUNG

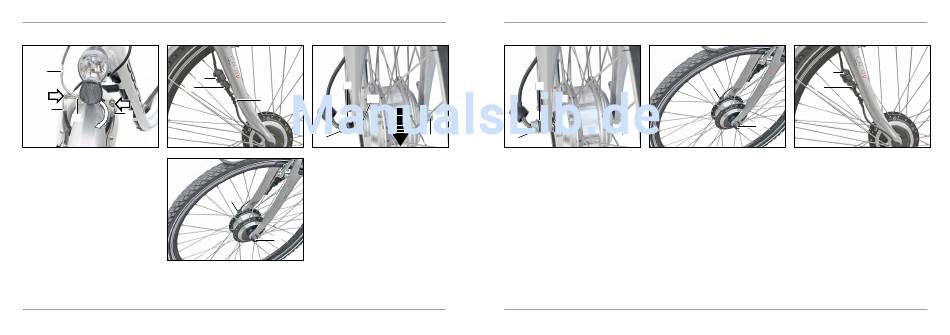

Vorderrad ausbauen
3
5
4
1
1
2
Ausbau
- Beide Bremshebel (1) zusammendrü-
cken und den Bremszugführungswinkel
(2) aus der Halterung herausziehen.
- Bremszug (3) aushängen.
- Motorkabelstecker (4 und 5) trennen.
- Motorkabel (4) aus der Gabelhalterung
(6) nehmen.
- Schutzkappe (7) rechts zurückziehen
und Schutzkappe (8) links abziehen.
36
ELO-Bike basic
9
10
6
9
- Achsmuttern (9 und 10) einige Umdre-
hungen lösen.
- Dabei auf die Sicherungsscheiben (9)
und Distanzscheiben (10) auf beiden
7
Seiten achten!
- Vorderrad nach unten herausnehmen.
8
ELO-Bike basic
Vorderrad einbauen
4
1
10
2
Einbau
- Distanzscheiben (1) auf beiden Seiten
einsetzen.
- Vorderrad in die Vordergabel einsetzen.
- Achsmuttern (2 und 3) mit Sicherungs-
scheiben (4) auf beiden Seiten fest-
schrauben (ca. 35 Nm).
5
6
3
- Schutzkappen (5 und 6) aufstecken.
- Motorkabelstecker (8 und 9) verbinden.
- Bremszug einhängen und Funktion der
WARTUNG
9
8
Bremse überprüfen.
