Pool Mit Wärmetauscher (Option) - Unipool Profi Montagehandbuch

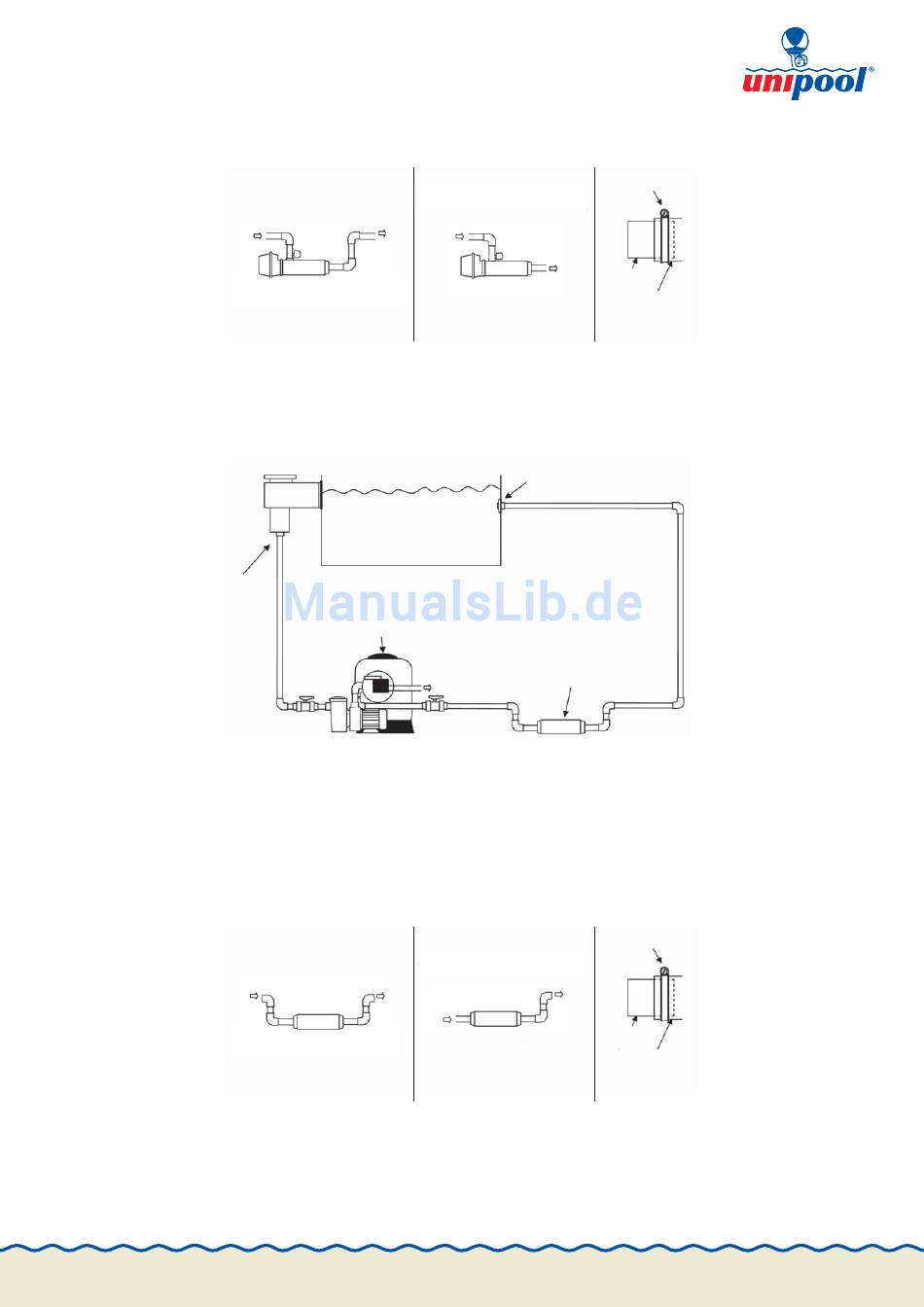

Schematische Zeichnung der Montage des Heizelements (siehe vorige Seite)
Wasser rein
8.3. Pool mit Wärmetauscher (Option)
Die schematische Zeichnung zeigt die Einbindung eines Wärmetauschers.
Skimmer
Für die Montage des Wärmetauschers auf dem PVC-Rohr müssen die beiliegenden Gummimuffen
und Schlauchklemmen verwendet werden. Für die Wandmontage bitte die beiliegenden Winkel benutzen.
Wenn das Heizelement über dem Wasserniveau des Pools installiert wird, muss eine Rohrschleife gelegt
werden, damit der Wärmetauscher nicht selbst entwässert.
Wasser rein
Hinweis: Bitte beachten Sie die Montageanleitungen des Herstellers!
Wasser raus
Wasser rein
Montage über Wasserniveau Montage unter der Wasserniveau
Sandfi lter
Wasser raus
Wasser rein
Montage über Wasserniveau Montage unter der Wasserniveau
PVC-Rohr
Wasser raus
Einlaufdüse
Wärmetauscher
Abfl uss
Wasser raus
PVC-Rohr
32
Schlauchklemme
Gummimuffe
Schlauchklemme
Gummimuffe
