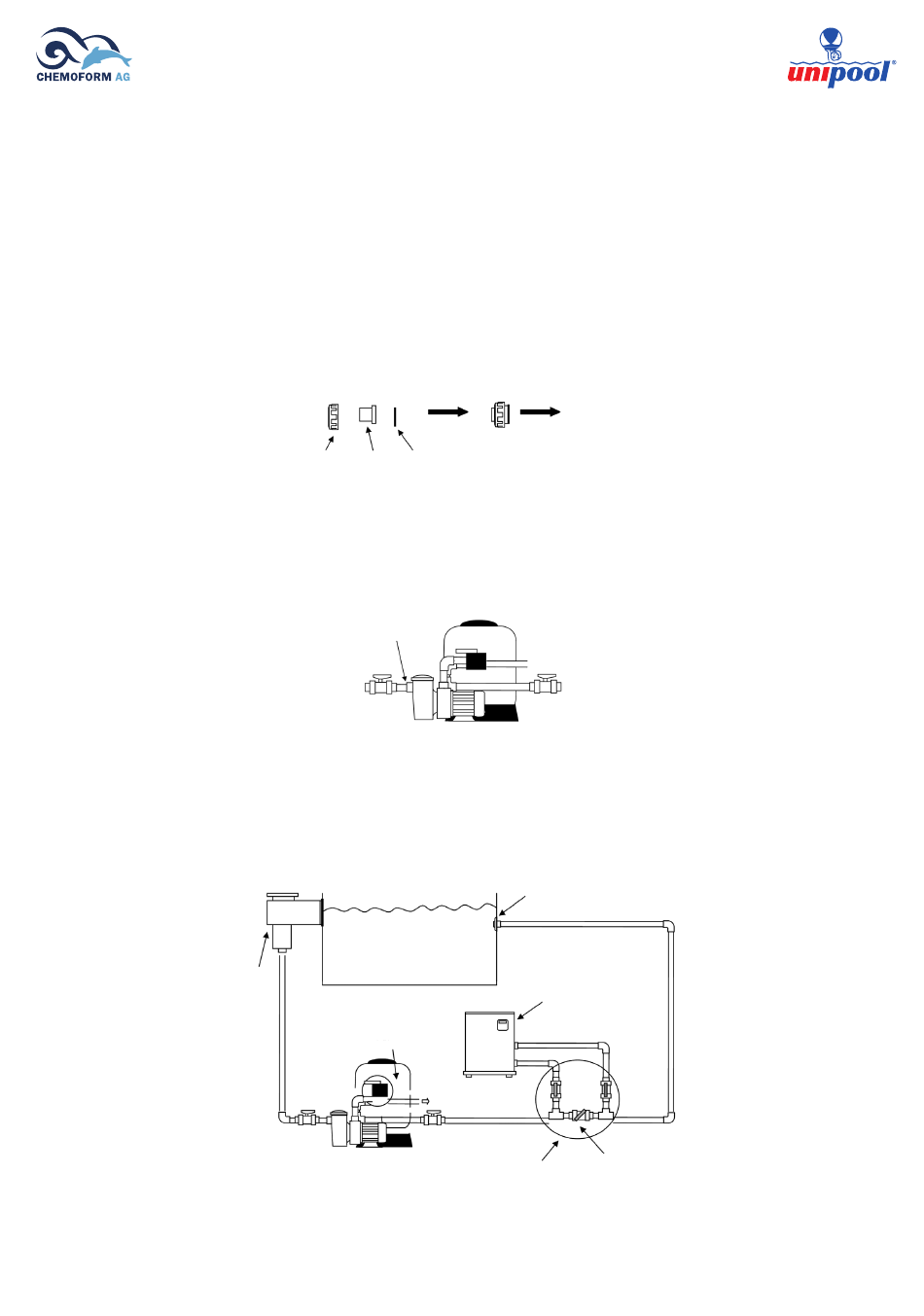

6.5. Anschluss der Pumpe und des Filters

Die Pumpe und der Sandfilter sind komplett auf eine Platte montiert. Pumpe und Sandfilter sind vor Regen zu
schützen und so zu positionieren, dass sie für Wartung und Inspektion leicht zugänglich sind.
Die Pumpe und der Sandfilter haben drei Anschlüsse: Saugleitung Pumpe, Druckleitung Filter und Rück-
spülleitung. Montieren Sie die Saugleitung wie folgt:
1. In den Karton mit der Pumpe ist eine Tüte mit Verbindungsteilen für die Saugleitung Pumpe. Überprüfen
Sie die Vollständigkeit! Es sollten eine Überwurfmutter, ein Einlegeteil und ein O-Ring enthalten sein.
2. Montieren Sie die Teile: Der O-Ring wird auf den Flansch des Verbindungsteils gelegt. Anschließend wird
das Einlegeteil mit der Überwurfmutter auf die Saugleitung der Pumpe geschraubt.
Wichtig: Es sollte immer ein Kugelventil vor der Pumpe (Saugleitung) montiert sein!
3. Die Saugleitung sollte wie folgt mit dem PVC-Rohr oder-Schauch verbunden werden:
Saugleitung Ø 50 mm: Benutzen Sie ein Reduzierstück, um den Durchmesser von Ø 63 mm auf
Ø 50 mm pumpenseitig zu reduzieren.
Saugleitung Ø 63 mm: Kleben Sie direkt an die Saugleitung der Pumpe.

7. Schematische Zeichnungen des Systems mit optionalen Bauteilen

7.1. Pool mit Wärmepumpe (Option)
Die schematische Zeichnung zeigt die Einbindung einer Wärmepumpe an einem Bypass. Dieser ist
erforderlich, um später die Durchflussmenge regulieren zu können.
Der Bypass zur Wärmepumpe besteht aus 3 Kugelventilen Ø 50 mm und 2 T-Stücken Ø 50 mm.
Den detaillierten Anschluss entnehmen Sie bitte dem Handbuch der Wärmepumpe.
Überwurfmutter Einlegeteil O-Ring
Saugleitung
Skimmer
Sandfilter
Pumpe
Einlaufdüse
Wärmepumpe
Abfluss
Bypass-Ventil Es ist normal halb offen,
Bypass
um den notwendigen Zufluss zur
Wärmepumpe sicher zu stellen.
