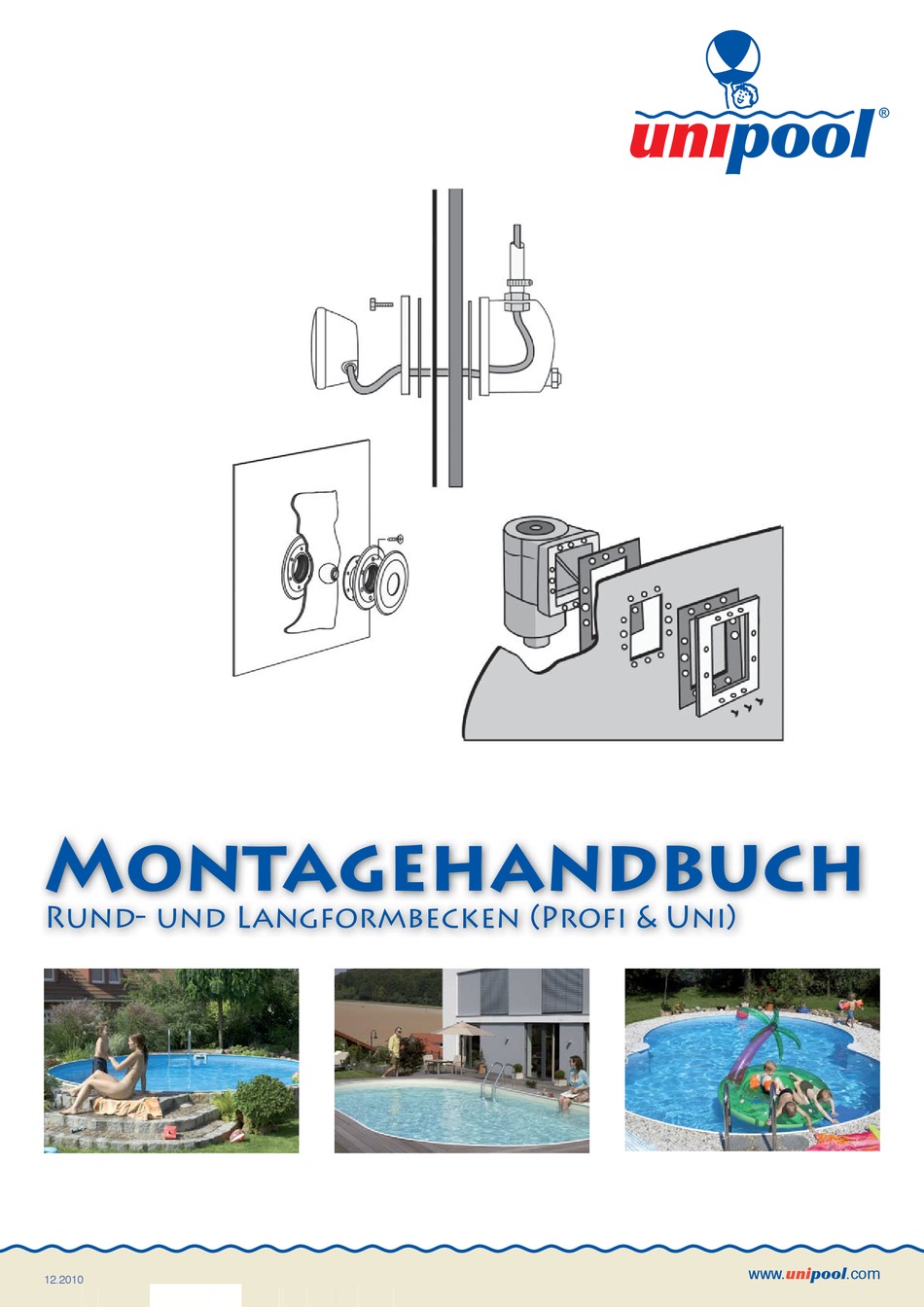

Montagehandbuch
Rund- und Langformbecken (Profi & Uni)
www.unipool.com
12.2010

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Unipool Profi

  • Seite 1 Montagehandbuch Rund- und Langformbecken (Profi & Uni) www.unipool.com 12.2010...

  • Seite 2: Inhaltsverzeichnis

    Als Heimwerker sind Sie in der Lage, Ihren Traumpool aufzubauen und in Betrieb zu nehmen. Sollten Sie Fragen haben, steht Ihnen Ihr unipool-Fachhändler mit Rat und Tat zur Verfügung. Sichern Sie sich noch heute die 10jährige Garantie auf Durchrosten des Blechmantels und Ihr digitales Teststreifenle- segerät (ausführliche Infos auf Seite 35), indem Sie die rückseitige komplett ausgefüllte Garantie-Urkunde zusammen...

  • Seite 3: Standortwahl

    1. Standortwahl des Beckens und Positionierung des Pool-Zubehörs 1.1. Allgemeines Bitte lesen Sie diese Anleitung durch, bevor Sie sich für den Standort Ihres neuen Pools entscheiden. Es gibt bei der Standortwahl einiges zu bedenken. Sichtschutz / Privatsphäre Stellen Sie den Pool so auf, dass Sie sich nicht durch Blicke von Dritten gestört fühlen. Alternativ können Sie einen Sichtschutz bauen.

  • Seite 4: Standortwahl Und Positionierung Des Zubehörs (Beispiele)

    1.2. Standortwahl und Positionierung des Zubehörs (Beispiele) Rundpool Beachten Sie! Bei allen Pool-Versionen gilt: Die Gegenstromanlage, Scheinwerfer und Einlaufdüse Treppe können überall am Pool installiert Skimmer werden. Scheinwerfer Windrichtung Wichtig ist, dass die Einlaufdüse dem Skimmer gegenüber liegt. Bei den Langformbecken müssen Treppen Treppe nicht zwingend an den Stirn- bzw.

  • Seite 5: Einführung

    2.1. Lieferung • Prüfen Sie, dass das richtige Material geliefert worden ist. • Sollten Teile fehlen oder defekt sein, melden Sie dies bitte umgehend Ihrem unipool-Fachhändler. Transportschäden melden Sie bitte unverzüglich dem Spediteur. 2.2. Materialliste Rundpool, Langformbecken Profi & Uni Diese Materialliste beinhaltet sämtliche Artikel, die für den Aufbau Ihres Pools notwendig sind (Bitte beachten...

  • Seite 6: Vorarbeit (Grube Und Betonsohle)

    3. Aufbau Ihres Rundpools 3.1. Wie wollen Sie das Becken aufstellen? Es gibt drei Möglichkeiten. 1. Becken wird frei stehen (nur bei Rundpool und Langformbecken Uni mit 1,20 m Höhe möglich) 2. Becken wird teilweise eingelassen (Empfehlung: mind. Hälfte der Höhe einlassen) 3.

  • Seite 7: Einhängen Der Schwimmbecken-Innenhülle Und Montage Des Handlaufs

    2. Entfernen Sie das Verbindungsprofi l von einem Ende des Stahlblechs. 3. Wickeln Sie das Stahlblech entlang des Bodenprofi ls ab, ohne es in das Profi l zu stecken. 4. Bringen Sie jetzt das Stahlblech Stück für Stück in das Bodenprofi l ein. Achten Sie dabei nochmal auf die korrekte Lage des Profi...
  • Seite 8 3. Legen Sie die Folie in die Mitte des Beckens und rollen Sie sie nach aussen hin aus 4. Ziehen Sie die Folie an der Beckenwand hoch und klemmen Sie die Biese über die Stahlwand (Bitte beachten Sie den Hinweis und die Skizze für die neuen Universalhandlaufprofi le). 5.

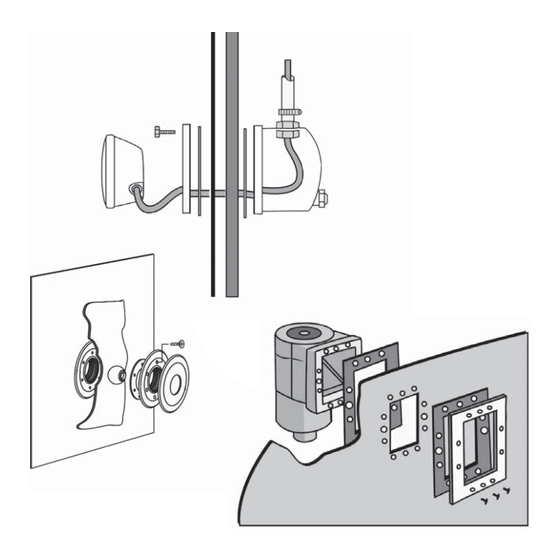

  • Seite 9: Einbau Der Einlaufdüse

    3. Stechen Sie mit einer Ahle die Löcher für die Schrauben in die Folie. Löcher stechen Folie 4. Kleben Sie die selbstklebenden Gummidichtungen einmal an das hintere Lampengehäuse und einmal an den Flansch. Die Silikon-Fläche der Gummidichtungen zeigen zur Poolwand bzw. zur Folie. 5.

  • Seite 10: Einbau Des Skimmers

    2. Der Flansch wird mit der Dichtung in Richtung Folie von innen auf den bereits in der Poolwand montierten Teil der Einlaufdüse gesetzt. Die Schrauben werden vorsichtig durch die Folie geschraubt. Bitte erst später fest anziehen. 3. Schneiden Sie die Folie innerhalb des Flansches mit einem Cutter heraus. Flansch Folie Folie innerhalb des...

  • Seite 11: Aufbau Langformbecken Profi

    4. Aufbau Ihres Langformbecken Profi 4.1. Vorarbeit (Grube und Betonsohle) 1. Heben Sie eine Grube aus, die in der Tiefe dem bestellten Pool entspricht. Die Grube sollte rundum 50 cm größer als die Nenngröße des Pools sein. Dies erleichtert später die Montagearbeiten. 2.

  • Seite 12: Grundriss Des Pools Auf Das Fundament Übertragen

    5. Unterstützen Sie die Treppe von unten entsprechend dem Modell wie folgt: Stützen Sie die Treppe mit der beiliegenden Stütze ab und richten sie mit einer Wasserwaage aus Stütze 6. Um ein Absenken der Treppe zu verhindern, hinterfüllen Sie diese komplett mit Beton. Benutzen Sie keinen Fertigzement, sondern mischen Sie ihn selber an.
  • Seite 13 5. Prüfen Sie die Position des Pools in Relation zu den Stützmauern. Die Stützwände sollte an jeder Seite etwa 25 cm über die gerade Strecke der Poolwand hinausschauen. ca. 25 cm ca. 25 cm ca. 25 cm ca. 25 cm 4.6.
  • Seite 14 5. Wichtig: Stellen Sie die Poolwand so auf, dass die Verbindungsprofi le ca. 1 m von den Stützwänden liegen. ca. 1 m Verbindungsprofi l Verbindungsprofi l ca. 1 m 6. Wenn das Stahlblech komplett ausgerichtet im Bodenprofi l liegt, sollte zwischen den Blechenden ein Abstand von ca.
  • Seite 15 An dieser Stelle werden normal die Bohrungen und Durchlässe für den Wassereinlauf, Skimmer usw. gesetzt. Die genauen Einbauanleitungen für diese Teile fi nden Sie auf Seite 26. Sollten die Bohrungen und Einlässe bereits fertig sein, fahren Sie unten fort. 4.8. Einhängen der Schwimmbecken-Innenhülle und Montage des Handlaufs Bitte beachten Sie: Der Innenbereich des Beckens muss unbedingt frei von Metallspänen, Werkzeug, Schmutz und dergleichen sein, damit es nicht zu Rissen in der Folie kommen kann.

  • Seite 16: Einbau Der Unterwasserbeleuchtung

    8. Lassen Sie weiter ein wenig Wasser in das Becken, bis es ca. 10 cm hoch steht. Heben Sie die Becken- wand etwa 3 cm hoch, damit sie sich selbst in die runde Form stellt. 9. Lassen Sie weiter Wasser ein, bis es ca. 5 cm unter der Öffnung für die/den Scheinwerfer steht. 10.
  • Seite 17 6. Prüfen Sie den korrekten Sitz der Dichtungen. Ziehen Sie anschließend die Schrauben fest. 7. Schneiden Sie innerhalb des Flansches überschüssige Folie mit dem Cutter heraus. überschüssige Folie Flansch rausschneiden 8. Drücken Sie die Beleuchtungseinheit einfach in das Lampengehäuse. 4.10. Einbau der Einlaufdüse (Hinweise für Durchbrüche Seite 26) Zur Montage der Einlaufdüse muss das Wasser 5 cm unterhalb des Loches für die Einlaufdüse stehen.
  • Seite 18 4.11. Einbau des Skimmers (Hinweise für Durchbrüche Seite 26) Zur Montage des Skimmers muss das Wasser 5 cm unterhalb des Loches für den Skimmer stehen. Beachten Sie, dass sich eine selbstklebende Dichtung bereits zwischen Poolwand und Folie befi ndet. 1. Übertragen Sie die Löcher vom Flansch auf die Folie. Achten Sie auf die Deckungsgleichheit des Flansches mit den bereits in die Poolwand gebohrten Löchern.

  • Seite 19: Aufbau Langformbecken Uni

    5. Aufbau Ihres Langformbecken Uni 5.1. Wie wollen Sie das Becken aufstellen? Es gibt drei Möglichkeiten. 1. Becken wird frei stehen (nur bei Rundpool und Langformbecken Uni mit 1,20 m Höhe möglich) 2. Becken wird teilweise eingelassen (Empfehlung: mind. Hälfte der Höhe einlassen) 3.
  • Seite 20 2. Prüfen Sie, ob der Pool auf die Betonsohle passt. 3. Korrigieren Sie falls nötig die Längsachse und Position. 4. Markieren Sie den Mittelpunkt auf dem Stahlträger und der Längsachse 5. Legen Sie den Stahlträger in die Mitte und richten ihn so aus, dass er senkrecht zur Längsachse liegt. Markieren Sie die Position.
  • Seite 21 5.7. Aufstellen der Poolwand Die Poolwand wird, je nach Poolgröße, in ein oder zwei Teilen geliefert. Die Poolwand besteht aus feuerver- zinktem Stahl. Die Höhe (Breite des Stahlblechs) beträgt 1,20 m oder 1,50 m - je nach gelieferter Pooltiefe. Das Stahlblech hat an der Außenseite eine weiße Kunststoffoberfl äche zum Schutz. Bitte beachten Sie: Die Montage ist deutlich sicherer und einfacher, wenn Sie den Aufbau mindestens zu Zweit machen.
  • Seite 22 8. Das Verbindungsprofi l verbindet die beiden Blechenden der Poolwand miteinander. Das Verbindungsprofi l sollte leicht bis ganz nach unten geschoben werden können. Benutzen Sie ggf. Spülmittel als Gleitmittel und bewegen Sie zusätzlich das Stahlblech ein wenig hin und her. Bitte beachten Sie: Das Verbindungsprofi...
  • Seite 23 7. Lassen Sie wenig Wasser in das Becken. Der Boden sollte nicht mehr als 3 - 5 cm mit Wasser bedeckt sein. Drücken Sie jetzt eventuelle Falten aus der Folie - Sie werden später dazu keine Gelegenheit mehr haben, da der Wasserdruck dies unterbindet. Achten Sie auch auf ein verzerrfreies Verlegen der Folie. Lassen Sie das Wasser langsam ein und korrigieren ggf.
  • Seite 24 4. Kleben Sie die selbstklebenden Gummidichtungen einmal an das hintere Lampengehäuse und einmal an den Flansch. Die Silikon-Fläche der Gummidichtungen zeigen zur Poolwand bzw. zur Folie. 5. Montieren Sie das Lampengehäuse von außen mit dem Flansch von innen und fi xieren ihn leicht mit den Schrauben.
  • Seite 25 3. Schneiden Sie die Folie innerhalb des Flansches mit einem Cutter heraus. Flansch Folie Folie innerhalb des Flansche heraus- schneiden 4. Montieren Sie die Kugel im Flansch und befestigen Sie sie. Hammer Wenn Sie den Durchfl uss der Kugel erhöhen möchten, klopfen Sie mit einem Hammer und dem Werkzeug die inneren Ringe aus der Kugel.

  • Seite 26: Durchbrüche Für Scheinwerfer, Skimmer Und Wassereinlaufdüse

    6. Durchbrüche in der Poolwand für Scheinwerfer, Skimmer und Wassereinlaufdüse Der Innenbereich des Beckens muss unbedingt frei von Metallspänen, Werkzeug, Schmutz und dergleichen sein, damit es nicht zu Rissen in der Folie kommen kann. Betreten Sie den Innenbereich möglichst nur barfuß oder mit Socken.
  • Seite 27 7. Drücken Sie die Dichtung mit den Schraubenlöchern auf den inneren Flansch der Einlaufdüse. Achten Sie auf die gleiche Deckung der Schraubenlöcher! 8. Die fi nale Montage fi ndet statt, nach dem die Folie eingelegt wurde. 6.3. Kunststoff-Skimmer 1. Wählen Sie die Position des Skimmers sorgfältig aus. Schauen Sie dazu auch noch einmal Punkt 1.2. 2.

  • Seite 28: Pvc-Installation

    7. PVC-Installation 7.1. Grundlagen 1. Die Umwälzpumpe sollte nicht mehr als 0,5 m über der Wasseroberfl äche des Pools installiert werden. 2. Versuchen Sie, die Anzahl der Rohrwinkel auf der Saugseite der Umwälzpumpe möglichst gering zu halten. 3. Benutzen Sie Tefl onband an den Gewinden der Anschlüsse - kein Hanf! 4.

  • Seite 29: Anschluss Des Skimmers

    7.3. Anschluss des Skimmers An der Unterseite des Skimmers ist eine Buchse mit Innengewinde. Benutzen Sie eine Gewindemuffe mit Klebestutzen, um den Skimmer an das Rohr- oder Schlauchleitungsnetz anzuschließen. Benutzen Sie am Gewinde Tefl onband und kleben Sie die Muffe direkt auf das PVC-Rohr oder den Schlauch. Größe Skimmer- Muffengröße...

  • Seite 30: Anschluss Der Pumpe Und Des Filters

    7.5. Anschluss der Pumpe und des Filters Die Pumpe und der Sandfi lter sind komplett auf eine Platte montiert. Pumpe und Sandfi lter sind vor Regen zu schützen und so zu positionieren, dass sie für Wartung und Inspektion leicht zugänglich sind. Die Pumpe und der Sandfi...

  • Seite 31: Schematische Zeichnungen Des Systems Mit Optionalen Bauteilen

    8. Schematische Zeichnungen des Systems mit optionalen Bauteilen 8.1. Pool mit Wärmepumpe (Option) Die schematische Zeichnung zeigt die Einbindung einer Wärmepumpe an einem Bypass. Dieser ist erforderlich, um später die Durchfl ussmenge regulieren zu können. Einlaufdüse Skimmer Wärmepumpe Sandfi lter Abfl...

  • Seite 32: Pool Mit Wärmetauscher (Option)

    Schematische Zeichnung der Montage des Heizelements (siehe vorige Seite) Schlauchklemme Wasser rein Wasser raus Wasser rein PVC-Rohr Wasser raus Gummimuffe Montage über Wasserniveau Montage unter der Wasserniveau 8.3. Pool mit Wärmetauscher (Option) Die schematische Zeichnung zeigt die Einbindung eines Wärmetauschers. Einlaufdüse Skimmer Sandfi...

  • Seite 33: Pool Mit Solarkollektoren (Option)

    8.4. Pool mit Solarkollektoren (Option) Das Solarpaket beinhaltet ein Montagepaket für die Entlüftung, ein Montagepaket für den Anschluss des Solarkollektors an die Leitungen des Poolsystems und ein automatisches Motorventil (wenn mitbestellt). Die schematische Zeichnung zeigt die Einbindung eines Sonnenkollektors. Einlaufdüse Entlüftung Gummimuffe Skimmer...
  • Seite 34 Die beiden Schraubverbinder werden in der Nähe der Kugelventile auf der Seite des Solarkollektors montiert (siehe auch Zeichnung vorherige Seite). Sie ermöglichen zum Beispiel das Ablassen des Wassers zum Winter. Die Verbinder werden in der Regel auf der vertikalen Strecke zwischen Maschinenraum und Dach installiert - in jedem Fall aber vertikal! trennbare Verbindung...

  • Seite 35: Leiter

    Teststreifenlesegerät, indem Sie die umseitige Garantie-Urkunde komplett ausgefüllt zusammen mit einer Kopie des Kaufbelegs an uns zurücksenden. Natürlich steht Ihnen Ihr unipool-Fachhändler auch nach dem Aufbau mit Rat und Tat zur Verfügung. Wir wünschen Ihnen jetzt viel Spaß mit Ihrem neuen Swimmingpool von unipool.

  • Seite 36: Garantie-Urkunde

    Garantie-Urkunde Herzlichen Glückwunsch! Wir garantieren Ihnen: An Ihrem unipool Swimmingpool werden Sie lange Freude haben. Dank der hohen Produktqualität bieten wir Ihnen – zusätzlich zu den gesetzlichen Gewähr- leistungsansprüchen – eine 10jährige Garantie auf Durchrosten des Blechmantels an. Grund- lage dafür sind die unten genannten Voraussetzungen.
