8. Lassen Sie weiter ein wenig Wasser in das Becken, bis es ca. 10 cm hoch steht. Heben Sie die Becken-
wand etwa 3 cm hoch, damit sie sich selbst in die runde Form stellt.
9. Lassen Sie weiter Wasser ein, bis es ca. 5 cm unter der Öffnung für die/den Scheinwerfer steht.
10. Beachten Sie, dass Sie parallel zur Befüllung des Beckens mit Wasser, die Hinterfüllung der Wände mit
Magerbeton durchgeführt werden muss. (Druck = Gegendruck)

4.9. Einbau der Unterwasserbeleuchtung

Beachten Sie, dass zur Montage der Unterwasserbeleuchtung das Wasser 5 cm unterhalb der
Montageöffnung stehen sollte.

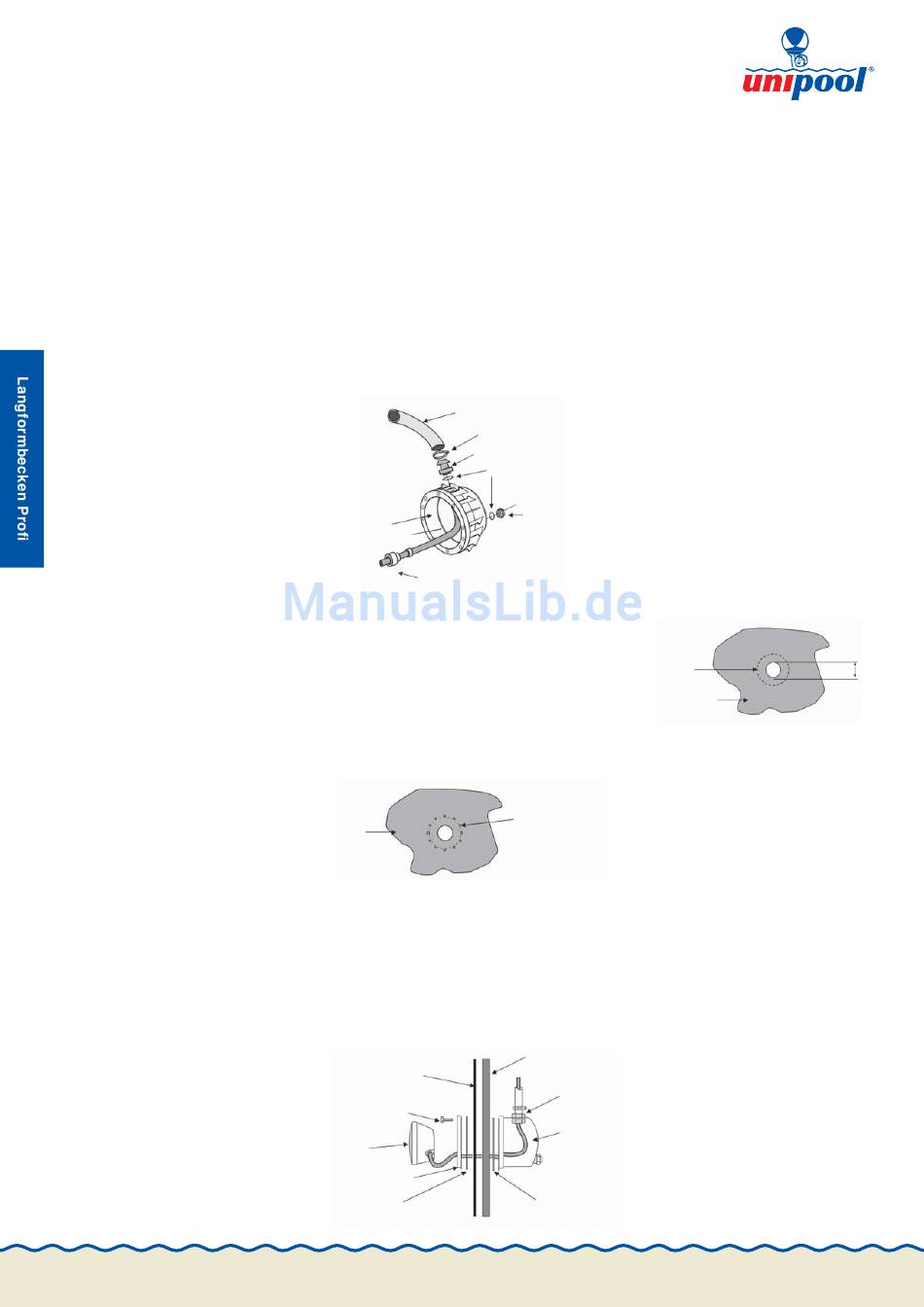

1. Montieren Sie das hintere Lampengehäuse wie in der Zeichnung gezeigt:
2. Schneiden Sie mit dem Cutter ein Loch an die Position, wo das Loch
bereits in der Poolwand besteht (siehe auch Seite 26, Punkt 6.1).
Der Durchmesser sollte ca. 10 cm betragen.
3. Stechen Sie mit einer Ahle die Löcher für die Schrauben in die Folie.
4. Kleben Sie die selbstklebenden Gummidichtungen einmal an das hintere Lampengehäuse und einmal an
den Flansch. Die Silikon-Fläche der Gummidichtungen zeigen zur Poolwand bzw. zur Folie.
5. Montieren Sie das Lampengehäuse von außen mit dem Flansch von innen und fi xieren ihn leicht mit den
Schrauben. Führen Sie die Beleuchtungseinheit von innen mit dem Kabel in das Gehäuse und in den
Schutzschlauch (10 - 15 cm). Achten Sie auf ausreichend Kabel, damit Sie später einmal die Leuchtmittel
oberhalb der Wasseroberfl äche wechseln können.
(Hinweise für Durchbrüche Seite 26)
Schutzschlauch
Schlauchstutzen
Lampengehäuse
Überwurfmutter
Folie
Folie
Schraube
Beleuchtungs-
einheit
Flansch
selbstklebende
Dichtung
16
Schlauchklemme
O-Ringe
Ablassschraube
Loch für Lampe
Löcher stechen
Poolwand
Dichtung und
Mutter
Gehäuse
selbstklebende
Dichtung
10 cm
Folie
