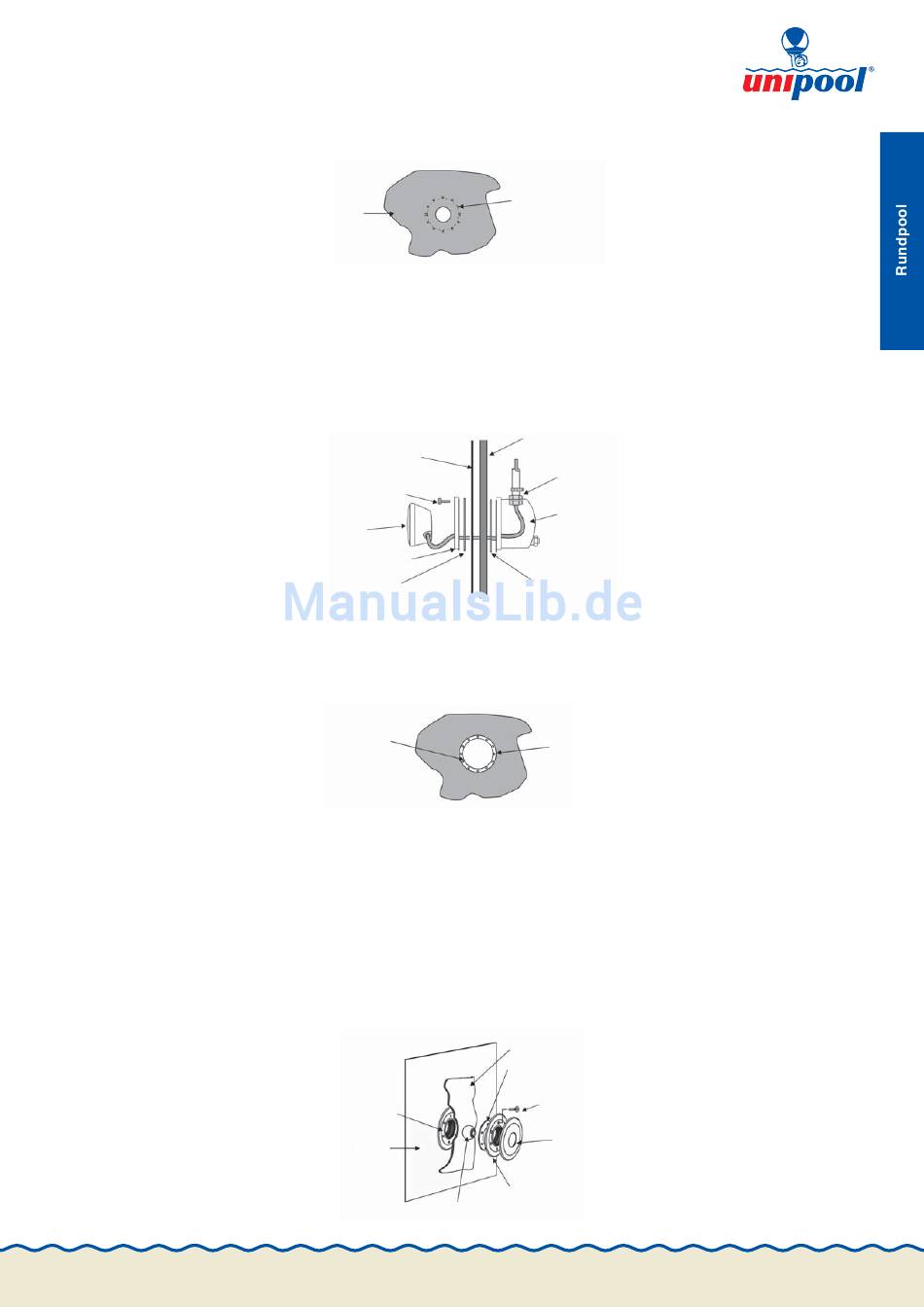

3. Stechen Sie mit einer Ahle die Löcher für die Schrauben in die Folie.
4. Kleben Sie die selbstklebenden Gummidichtungen einmal an das hintere Lampengehäuse und einmal an
den Flansch. Die Silikon-Fläche der Gummidichtungen zeigen zur Poolwand bzw. zur Folie.
5. Montieren Sie das Lampengehäuse von außen mit dem Flansch von innen und fi xieren ihn leicht mit den
Schrauben. Führen Sie die Beleuchtungseinheit von innen mit dem Kabel in das Gehäuse und in den
Schutzschlauch (10 - 15 cm). Achten Sie auf ausreichend Kabel, damit Sie später einmal die Leuchtmittel
oberhalb der Wasseroberfl äche wechseln können.
6. Prüfen Sie den korrekten Sitz der Dichtungen. Ziehen Sie anschließend die Schrauben fest.
7. Schneiden Sie innerhalb des Flansches überschüssige Folie mit dem Cutter heraus.
8. Drücken Sie die Beleuchtungseinheit einfach in das Lampengehäuse.
3.8. Einbau der Einlaufdüse
Zur Montage der Einlaufdüse muss das Wasser 5 cm unterhalb des Loches für die Einlaufdüse stehen.
Beachten Sie, dass sich eine selbstklebende Dichtung bereits zwischen Poolwand und Folie befi ndet.
1. Entfernen Sie das Schutzpapier der weiteren selbstklebenden Dichtung und plazieren diese auf der
Innenseite des Flansches.
Folie
Folie
Schraube
Beleuchtungs-
einheit
Flansch
selbstklebende
Dichtung
überschüssige Folie
rausschneiden
(Hinweise für Durchbrüche Seite 26)
Dichtung
Poolwand
Düse
09
Löcher stechen
Poolwand
Dichtung und
Mutter
Gehäuse
selbstklebende
Dichtung
Flansch
Folie
Dichtung
Schrauben
Abdeckungen
Flansch
