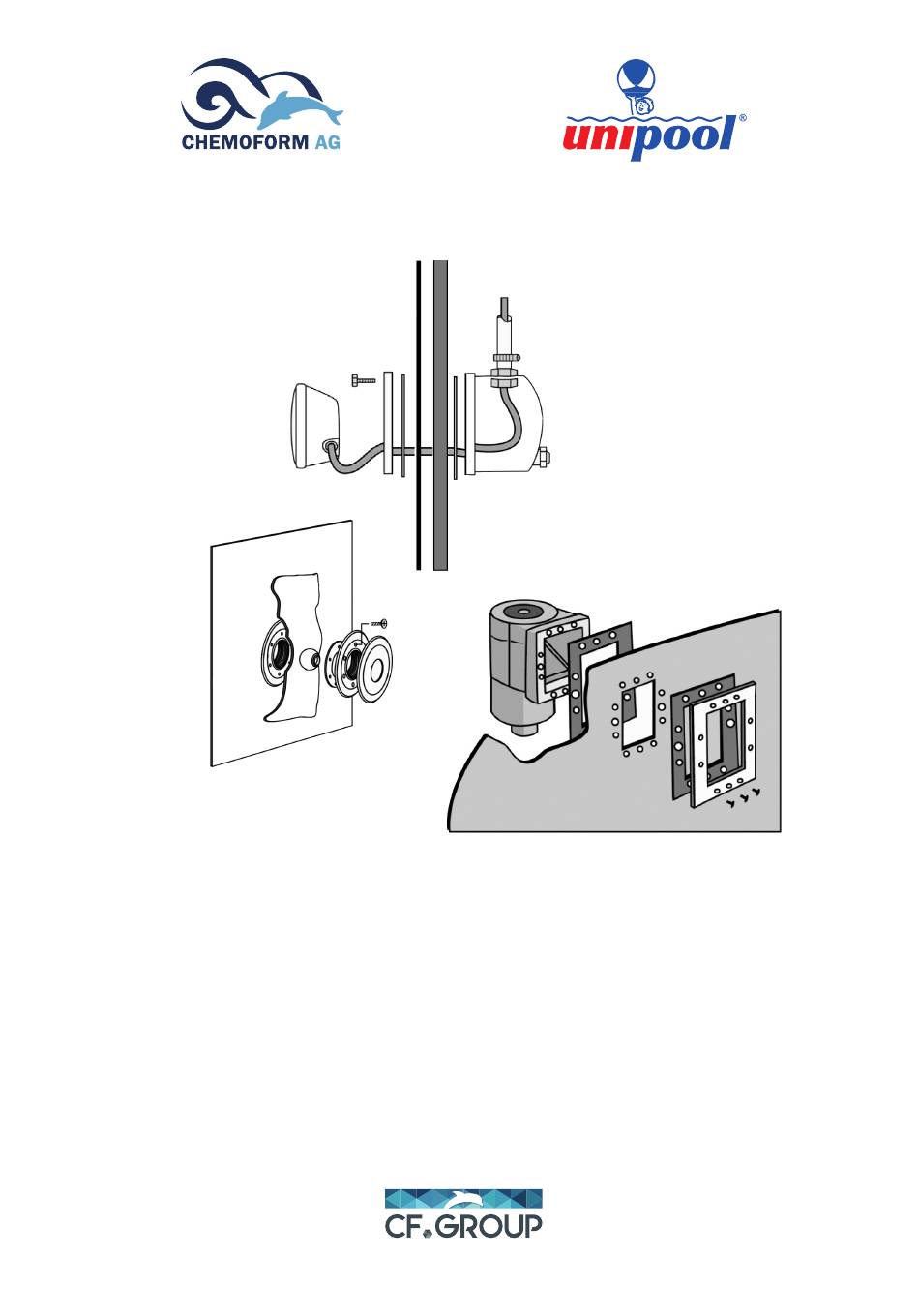

- Seite 1 Montagehandbuch Recypool DEUTSCHLAND www.unipool.com Stand Juni 2019...
- Seite 2 Herzlichen Glückwunsch zum Erwerb Ihres neuen unipool-Swimmingpools! Bei Ihrem neuen Swimmingpool von unipool handelt es sich um ein Qualitätsprodukt, welches in Deutschland entwickelt und hergestellt wurde. Als Heimwerker sind Sie selbst in der Lage, Ihren Traumpool aufzubauen und in Betrieb zu nehmen. Sollten Sie Fragen haben, steht Ihnen Ihr unipool-Fachhändler mit Rat und Tat zur Verfügung.
- Seite 3 1. Standortwahl des Beckens und Positionierung des Pool-Zubehörs 1.1. Allgemeines Bitte lesen Sie diese Anleitung durch, bevor Sie sich für den Standort Ihres neuen Pools entscheiden. Es gibt bei der Standortwahl einiges zu bedenken. Sichtschutz / Privatsphäre Stellen Sie den Pool so auf, dass Sie sich nicht durch Blicke von Dritten gestört fühlen. Alternativ können Sie einen Sichtschutz bauen.
- Seite 4 1.2. Standortwahl und Positionierung des Zubehörs (Beispiele) Beachten Sie! Bei allen Pool-Versionen gilt: Die Gegenstromanlage, Scheinwerfer und Treppe können überall am Pool installiert werden. Wichtig ist, dass die Einlaufdüse dem Skimmer gegenüber liegt. Gegenstromanlage Einlaufdüse Gegenstromanlage Windrichtung Skimmer 1) Kann bei Poolbreite ≥ 4m montiert werden. Scheinwerfer 2) Kann bei Poollänge ≥...
- Seite 5 2. Einführung 2.1. Lieferung • Prüfen Sie, dass das richtige Material geliefert worden ist. • Sollten Teile fehlen oder defekt sein, melden Sie dies bitte umgehend Ihrem unipool-Fachhändler. Transportschäden melden Sie bitte unverzüglich dem Spediteur. 2.2. Stückliste Recypool Diese Stückliste beinhaltet sämtliche Artikel, die für den Aufbau Ihres Pools notwendig sind (Bitte beachten Sie: nicht alle sind im Lieferumfang enthalten).
- Seite 6 2.3. Werkzeuge Um die Pool-Montage durchführen zu können, sind eine Anzahl verschiedener Werkzeuge notwendig. Diese werden nicht mit geliefert. Bohrmaschine Schlosserhammer Bohrer (Ø 14 mm, Ø 12 mm, Ahle Ø 10 mm, Ø 8 mm) Lochsäge Stechbeitel Maßband Schraubenschlüssel Tischlerwinkel Wasserwaage Spaten Teppichmesser...
- Seite 7 3. Aufbau Ihres Recypools 3.1. Aufbaumöglichkeit für Recypools 1. Becken muss komplett eingelassen werden. 3.2. Vorarbeit (Grube und Betonsohle) Wichtig: Eine stabile Betonplatte ist Grundvoraussetzung für den späteren Aufbau bzw. Montage des Pools. Ohne Betonplatte darf der Pool keinesfalls aufgebaut werden, da sonst die Statik nicht gewährleistet ist. 1.
- Seite 8 3.4. Recypool mit Ecktreppe - Schneiden der Bodenprofile (Option) In den Fällen, wo eine Ecktreppe montiert wird, müssen die Bodenprofile geschnitten werden. Wichtig: Die Bodenprofile müssen zuerst wie im vorigen Kapitel montiert werden. 1. Zeichnen Sie die Schnitte an den Bodenprofilen an. Diese sollen 2 m von der Ecke, in die der Eckeinstieg montiert wird, geschnitten werden.
- Seite 9 (H x B x T). Jedes Wandelement wiegt ca. 16 kg und hat 6 vorgefertigte Bohrungen an den Seiten. Beachten Sie: Es befinden sich keine Bohrungen an der oberen und unteren Seite! • Die Wandelemente müssen immer so montiert werden, dass der Schriftzug „RECYPOOL“ lesbar ist, also nach oben zeigt.
- Seite 10 Wandelemente erst einmal an der Stelle, wo die Treppe montiert werden soll. 1. Beginnen Sie mit dem Aufbau der Wandelemente in der Ecke an der kurzen Seite des Pools. Beachten Sie, dass das Wort „RECYPOOL“ lesbar sein muss. Bodenprofil kurze Poolseite Vorgebohrte Löcher...
- Seite 11 7. Verfahren Sie mit dem Eckengegenstück an der Pool-Längsseite ebenso und schrauben das Wandelement fest. Wandelement lange Poolseite 8. Zum Verbinden der beiden in den Bodenprofilen verschraubten Wandelemente bohren Sie als erstes 6 Bohrungen für Schrauben M8. Nutzen Sie die vorgebohrten Löcher in dem Wandelement der kurzen Poolseite als Führung zum Bohren der Löcher in das Wandelement der langen Poolseite.
- Seite 12 3.7. Montage der Treppe (optional) Wenn Sie zu Ihrem Recypool eine Treppe gewählt haben, wird sie wie folgt eingebaut. Bitte beachten Sie, dass die Treppe einige Wandelemente ersetzt. Bitte beachten Sie, dass bei gewählter Ecktreppe die Treppe vor dem Aufstellen der Wandelemente montiert werden muss.
- Seite 13 3.9. Abstützung und Hinterfüllung der Treppe Abschließend muss die ordnungsgemäß eingebaute Treppe nach unten hin abgestützt werden. Hier eignen sich Keller- oder Betonschalsteine am besten. Diese werden unter jeder Stufe an zwei bis drei Stellen kraftschlüssig einbetoniert, um ein nachsetzen bei Belastung der Treppe zu verhindern. Beim Hinterfüllen des Pools müssen die Freiräume unter und hinter der Treppe abschließend komplett mit Beton ausgefüllt werden.
- Seite 14 3.10. Montage der Ecktreppe Wichtig: Für den Fall, dass Sie eine Ecktreppe gewählt haben, muss die Treppe bereits vor der Montage der Wandelemente aufgebaut sein. Aufgrund des Wasserdruckes ist es wichtig, dass die Treppe im Boden- und unteren Bereich sehr fest fixiert wird. 1.
- Seite 15 3.11. Montage der Beckenrandprofile Hinweis: Die Beckenrandprofile bestehen aus U-Profilen aus verzinktem Stahl, welche in der Länge dem bestellten Pool-Abmessungen entsprechen. Die U-Profile haben die gleichen Maße, wie die inneren Pool-Maße (Pool-Breite x (Pool-Länge - 18 cm)). Beachten Sie bitte: Eventuelle Maßunterscheide kommen durch ggf. bestellte Treppen zustande. Beachten Sie bitte: Die Beckenrandprofile werden bei Montage des Einhangprofils mit selbstschneidenden Schrauben befestigt.
- Seite 16 3.12. Montage der Beckenrandprofile auf die Treppe Sollten Sie eine Treppe gewählt haben, montieren Sie das Beckenrandprofil bitte wie folgt: 1. Beginnen Sie mit dem Zuschnitt der Beckenrandprofile, so das die Profile auf die Seite passen, wo die Treppe montiert ist. Nehmen Sie die U-Profile, die auch genutzt werden, wenn keine Treppe installiert worden wäre.
- Seite 17 3.14. Montage des Einhangprofils Das Einhangprofil wird montiert, um die Beckenfolie zu fixieren. Es wird mit 4 Eckteilen und mehreren geraden Leisten geliefert. Beachten Sie bitte: Das Einhangprofil sollte ca. 3 mm von der Innenkante des Beckenrandprofils montiert werden. Das gewährleistet einen weichen Übergang der Folie zwischen Beckenrandprofil und Einhangprofil. Einhangprofil ca.
- Seite 18 5. Entfernen Sie 5 cm um die zukünftige Skimmeröffnung sämtliche Verstärkungen von der Aussenseite des Wandelementes. Glätten Sie die Oberfläche gleichmäßig. RECYPOOL 6. Bohren Sie die angezeichneten Löcher für die Verschraubung des Flansches mit einem 8 mm-Bohrer. Entgraten Sie die Bohrungen und das größe Loch sorgfältig.
- Seite 19 4.2. Einlaufdüse 1. Wählen Sie die Position der Einlaufdüse sorgfältig aus. Schauen Sie dazu auch noch einmal Punkt 1.2.. Arbeiten Sie von der Pool-Innenseite. 2. Der Mittelpunkt der Einlaufdüse sollte 50 cm unterhalb der Poolwand sein. Sägen Sie dort mit einer Lochsäge ein Loch mit dem Durchmesser 65 mm 50 cm Bohrung Ø...
- Seite 20 4. Schleifen Sie die überstehenden Haken an dem Scheinwerfer so weit ab, dass dieser in das Loch passt. Haken abschleifen 5. Montieren Sie den Scheinwerfer probehalber. 5. Finaler Aufbau Recypool 5.1. Bodenvlies 1. Kleben Sie über sämtliche Verbindungsstellen der Wandelemente, zwischen Wandelemente und Bodenprofil und Wandelemente und Beckenrandprofil Klebeband.
- Seite 21 5.2. Folie Bitte beachten Sie: Der Innenbereich des Beckens muss unbedingt frei von Metallspänen, Werkzeug, Schmutz und dergleichen sein, damit es nicht zu Rissen in der Folie kommen kann. Betreten Sie den Innenbereich möglichst nur barfuß oder mit Socken. Achten Sie auch darauf, dass Ihnen keine scharfen Gegenstände aus der Kleidung fallen können.
- Seite 22 5.3. Auffüllen mit Wasser und Hinterfüllung der Wandelemente Wichtig: Beim Befüllen muss das Wasser-Niveau grundsätzlich 10 cm über dem Niveau der Hinterfüllung der Wandelemente sein. Wasserfüllung und Hinterfüllung sollten daher zur gleichen Zeit erfolgen. Die Poolfüllung darf ohne Hinterfüllung der Wandelemente nur bis max. 30 cm erfolgen, da sonst der Wasserdruck zu groß wird.
- Seite 23 7. Einlaufdüse und Skimmer: Befüllen Sie den Pool bis ungefähr 5 cm unter die Aussparungen für Einlauf- düse und Skimmer. Befolgen Sie anschließend die Anleitung von Kapitel 5.6, „Schlussmontage Einlauf- düse“ auf Seite 26 und Kapitel 5.7, „Schlussmontage Skimmer“ auf Seite 27. 8.
- Seite 24 5.5. Schlussmontage Scheinwerfer Beachten Sie, dass zur Montage der Unterwasserbeleuchtung das Wasser 5 cm unterhalb der Montageöffnung stehen sollte. 1. Montieren Sie das hintere Lampengehäuse wie in der Zeichnung gezeigt: Schutzschlauch Schlauchklemme Schlauchstutzen O-Ringe Ablassschraube Lampengehäuse Überwurfmutter 2. Schneiden Sie mit dem Cutter ein Loch an die Position, wo das Loch bereits in der Poolwand besteht (siehe auch Seite 19, Punkt 4.3).
- Seite 25 4. Kleben Sie die selbstklebenden Gummidichtungen einmal an das hintere Lampengehäuse und einmal an den Flansch. Die Silikon-Fläche der Gummidichtungen zeigen zur Poolwand bzw. zur Folie. 5. Montieren Sie das Lampengehäuse von außen mit dem Flansch von innen und fixieren ihn leicht mit den Schrauben.
- Seite 26 5.6. Schlussmontage Einlaufdüse Zur Montage der Einlaufdüse muss das Wasser 5 cm unterhalb des Loches für die Einlaufdüse stehen. Beachten Sie, dass sich eine selbstklebende Dichtung bereits zwischen Poolwand und Folie befindet. 1. Entfernen Sie das Schutzpapier der weiteren selbstklebenden Dichtung und plazieren diese auf der Innenseite des Flansches.
- Seite 27 5.7. Einbau des Skimmers Zur Montage des Skimmers muss das Wasser 5 cm unterhalb des Loches für den Skimmer stehen. Beachten Sie, dass sich eine selbstklebende Dichtung bereits zwischen Poolwand und Folie befindet. 1. Übertragen Sie die Löcher vom Flansch auf die Folie. Achten Sie auf die Deckungsgleichheit des Flansches mit den bereits in die Poolwand gebohrten Löchern.
- Seite 28 6. PVC-Installation 6.1. Grundlagen 1. Das Poolwasser zirkuliert mit Hilfe einer Umwälzpumpe. Dabei wird es durch einen Sandfilter geleitet und gereinigt. Es wird empfohlen, den Filter 8 Stunden/ Tag laufen zu lassen wobei der gesammte Wasserinhalt des Pools mindestens 1 bis 1,5 mal pro Tag umgewälzt werden sollte. 2.
- Seite 29 6.3. Anschluss des Skimmers An der Unterseite des Skimmers ist eine Buchse mit Innengewinde. Benutzen Sie eine Gewindemuffe mit Klebestutzen, um den Skimmer an das Rohr- oder Schlauchleitungsnetz anzuschließen. Benutzen Sie am Gewinde Teflonband und kleben Sie die Muffe direkt auf das PVC-Rohr oder den Schlauch. Größe Skimmer- Muffengröße...
- Seite 30 6.5. Anschluss der Pumpe und des Filters Die Pumpe und der Sandfilter sind komplett auf eine Platte montiert. Pumpe und Sandfilter sind vor Regen zu schützen und so zu positionieren, dass sie für Wartung und Inspektion leicht zugänglich sind. Die Pumpe und der Sandfilter haben drei Anschlüsse: Saugleitung Pumpe, Druckleitung Filter und Rück- spülleitung.
- Seite 31 7.2. Pool mit elektrischem Heizelement (Option) Die schematische Zeichnung zeigt die Einbindung eines elektrischen Heizelements. Einlaufdüse Skimmer Sandfilter elektrisches Heizelement Abfluss Für die Montage des elektrischen Heizelements auf dem PVC-Rohr müssen die beiliegenden Gummimuffen und Schlauchklemmen verwendet werden. Für die Wandmontage bitte die beiliegenden Winkel benutzen. Wenn das Heizelement über dem Wasserniveau des Pools installiert wird, muss eine Rohrschleife gelegt werden, damit das Heizelement nicht selbst entwässert (siehe Skizze unten).
- Seite 32 Für die Montage des Wärmetauschers auf dem PVC-Rohr müssen die beiliegenden Gummimuffen und Schlauchklemmen verwendet werden. Für die Wandmontage bitte die beiliegenden Winkel benutzen. Wenn das Heizelement über dem Wasserniveau des Pools installiert wird, muss eine Rohrschleife gelegt werden, damit der Wärmetauscher nicht selbst entwässert. Schlauchklemme Wasser rein Wasser raus...
- Seite 33 Das Motorventil besitzt zwei Leuchtdioden - eine für „Auf“, die Strömung geht zum Pool - und eine für „Zu“, die Strömung geht über den Solarkollektor. Der kleinere Temperatursensor wird mit den beiliegenden Schellen an der Saugleitung zwischen Pumpe und Kugelventil montiert. Dieser Sensor ist direkt mit dem Motorventil verbunden. Installieren Sie den Sensor wie folgt: 1.
- Seite 34 Werbeprospekten werden diese Bilder auf prämiert. Bitte senden Sie Fotos an: service@waterman-pool.com – Vielen Dank! Natürlich steht Ihnen Ihr unipool-Fachhändler auch nach dem Aufbau mit Rat und Tat zur Verfügung. Wir wünschen Ihnen jetzt viel Spaß mit Ihrem neuen Swimmingpool von unipool.
- Seite 35 10. Sicherheits- und Warnhinweise Bitte aufmerksam lesen und aufbewahren! Die Verwendung eines Schwimmbecken-Bausatzes setzt voraus, dass er mit den Sicherheitsvorschriften übereinstimmt, die in der Betriebs- und Wartungs- anleitung beschrieben sind. Um das Ertrinken von Kindern zu verhindern, wird empfohlen, den Zugang zum Schwimmbecken zu sichern. Der Zugang zu dem Schwimmbecken ist so zu sichern, dass sich Kinder unter 5 Jahren nicht unbemerkt ins Wasser des Pools begeben können.
- Seite 36 Recypool Beckenmaße Länge _______________________ Breite __________________________ Kaufdatum ________________________________ Einbaudatum _____________________ Vor- und Nachname _____________________________________________________________ Straße __________________________________________________________________________ PLZ ______________ Ort __________________________________________________________ E-Mail-Adresse _________________________________________________________________ Stempel Ihres unipool-Fachhändlers Bitte vollständig ausgefüllt einschl. Rechnungskopie einsenden an: unipool swimmingpools + Fitness, Rudolf-Diesel-Straße 16, 22941 Bargteheide...
