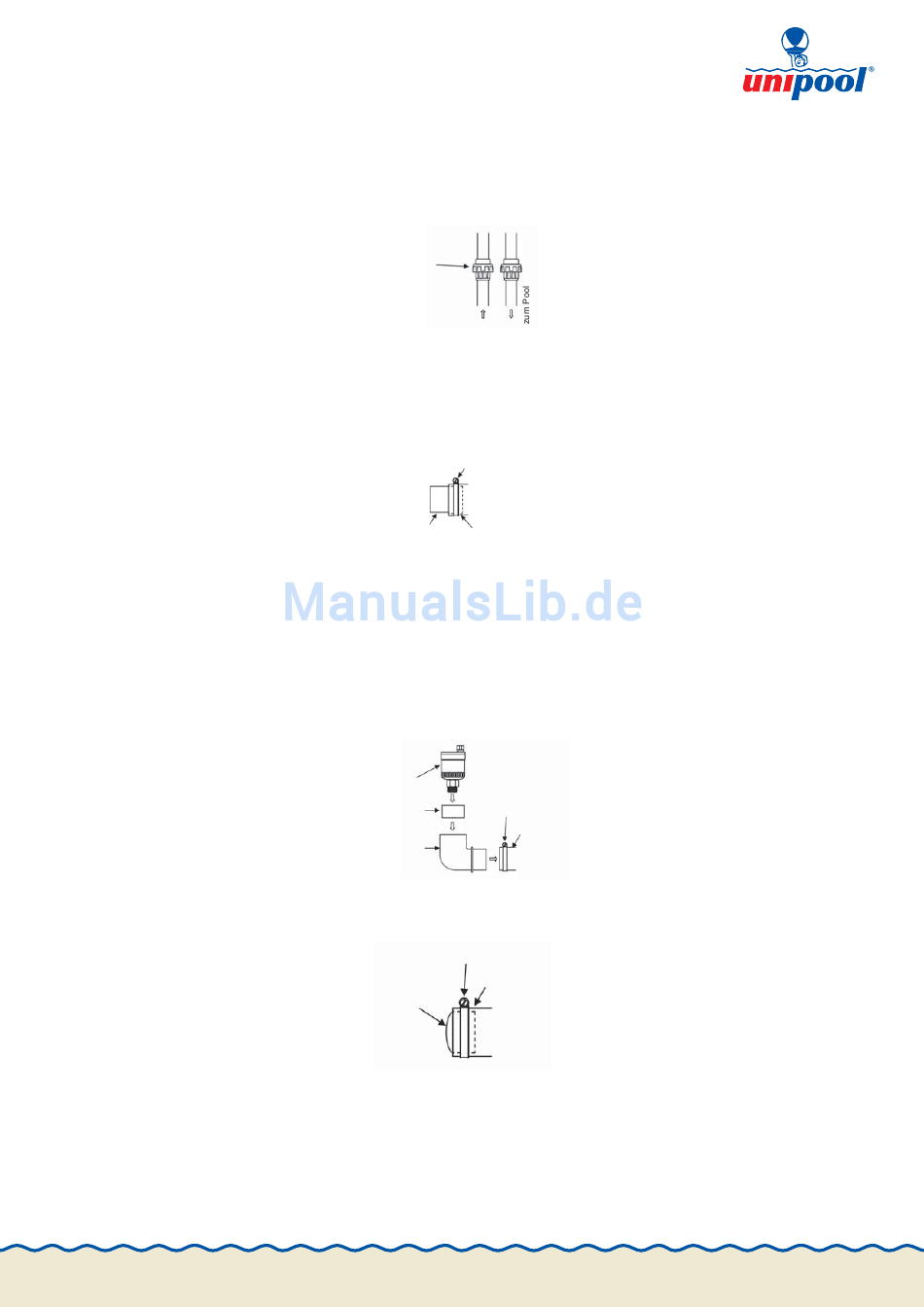

Die beiden Schraubverbinder werden in der Nähe der Kugelventile auf der Seite des Solarkollektors
montiert (siehe auch Zeichnung vorherige Seite). Sie ermöglichen zum Beispiel das Ablassen des Wassers
zum Winter. Die Verbinder werden in der Regel auf der vertikalen Strecke zwischen Maschinenraum und
Dach installiert - in jedem Fall aber vertikal!
Die Solar-Kollektoren werden auf dem Dach mit den beiliegenden Befestigungsgurten montiert. Benutzen Sie
die Ihrem Dach entsprechenden Schrauben.
Benutzen Sie beiliegende Gummimuffen und Schlauchschellen, um die PVC-Fittinge auf dem Dach zu
befestigen. Zwischen ihnen wird der Solarkollektor befestigt.
Die Be- und Entfl üftung für den Solarkollektor sollte an der Oberseite eines Kollektors installiert werden (siehe
Zeichnung vorige Seite).
1. Kleben Sie die Gewinde-Reduzierhülse in den 90°-Spezialwinkel.
2. Schrauben Sie das Be- und Entlüftungsventil in die Reduzierhülse.
3. Montieren Sie das Ventil mit dem 90°-Spezialwinkel an den Solar-Kollektor. Benutzen Sie dazu eine
Gummimuffe und eine Schlauchschelle.
Gegenüber des Be- und Entlüftungventils wird mit einer Gummimuffe und einer Schlauchschelle eine
Endkappe montiert.
trennbare
Verbindung
Schlauch-
schelle
PVC-Rohr
Gummimuffe
Be- und Entfl üf-
tungsventil
Schlauch-
schelle
Gewinde-
Reduzierhülse
90° Spezialwinkel
Schlauchschelle
Gummimuffe
Endkappe
34
Gummimuffe
