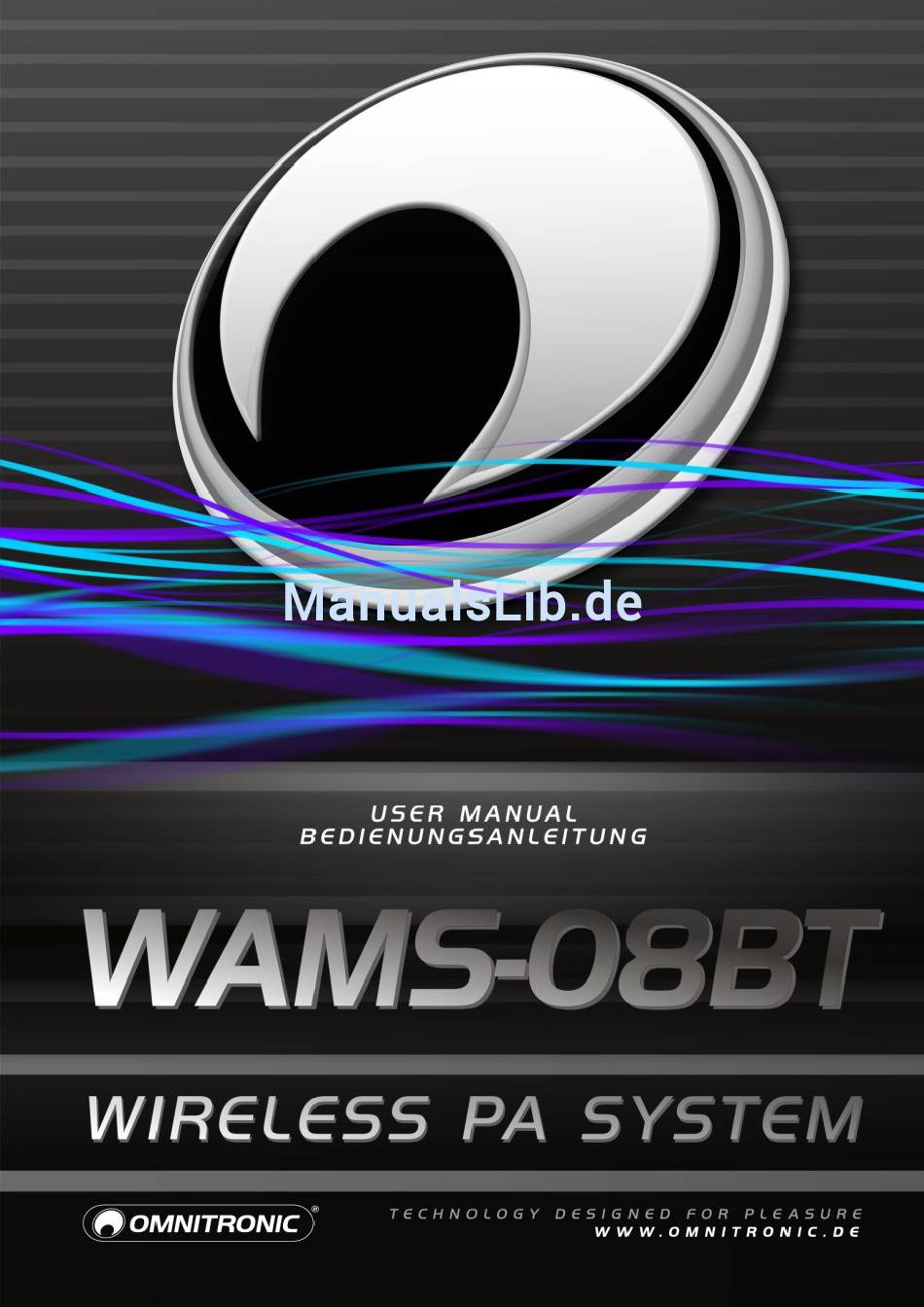

Omnitronic WAMS-08BT Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für WAMS-08BT:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Omnitronic WAMS-08BT

Inhaltszusammenfassung für Omnitronic WAMS-08BT

  • Seite 2 WAMS-08BT WIRELESS PA SYSTEM Drahtlos-PA-System • Tragbares all-in-one Verstärkersystem für den mobilen Einsatz • Ideal für alle netzunabhängigen und kabelfreien Anwendungen wie Verkaufsveranstaltungen und Vorträge • 4-Kanal-Power-Mixer (40 W RMS) und 2-Wege-Lautsprechersystem mit 20-cm-Basslautsprecher (8") • MP3-Player mit Bluetooth-Empfänger und IR-Fernbedienung •...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 EINFÜHRUNG ..............................4 2 SICHERHEITSHINWEISE ..........................5 3 BESTIMMUNGSGEMÄSSE VERWENDUNG ....................7 4 BEDIENELEMENTE UND ANSCHLÜSSE ....................8 5 INSTALLATION ............................11 6 ANSCHLÜSSE HERSTELLEN ........................13 7 STROMVERSORGUNG ..........................15 8 INBETRIEBNAHME ............................. 16 9 BEDIENUNG ..............................17 10 REINIGUNG UND WARTUNG ........................

  • Seite 4: Einführung

    EINFÜHRUNG Das Verstärkersystem WAMS-08BT ist eine Kombination aus einem 2-Wege-Lautsprechersystem mit 20-cm-Basslautsprecher und einem 4-Kanal-Power-Mixer mit Anschlüssen für Mikrofone, Instrumente und Line-Quellen wie Notebooks und CD-Player. Der Verstärker liefert eine Leistung von maximal 60 Watt. Mit dem Link-Ausgang lässt sich das Audiosignal an weitere aktive Systeme übertragen.

  • Seite 5: Sicherheitshinweise

    Wir freuen uns, dass Sie sich für ein tragbares Verstärkersystem von OMNITRONIC entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf.
  • Seite 6 Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt. Ungeeignete Spannungen und ungeeignete Steckdosen können zur Zerstörung des Gerätes und zu tödlichen Stromschlägen führen. Den Netzstecker immer als letztes einstecken.

  • Seite 7: Bestimmungsgemässe Verwendung

    BESTIMMUNGSGEMÄSSE VERWENDUNG Die Spannungsversorgung des Verstärkersystems kann mittels 110-240 V, 50/60 Hz Netzspannung, dem separat erhältlichen Akku (12 V, 7,2 Ah) oder 12 V Gleichspannung von einer externen Quelle erfolgen. Der Akku lässt sich mit dem integrierten Ladeteil aufladen. Das Handmikrofon wird mit zwei 1,5-V-Mignon- Batterien oder 1,2-V-Akkus betrieben und die Fernbedienung mit einer Knopfzelle vom Typ CR2025.

  • Seite 8: Bedienelemente Und Anschlüsse

    4 4 4 4 BEDIENELEMENTE UND ANSCHLÜSSE Transportgriff Funkmikrofon Flansch Ein-/Ausschalter mit Batterieanzeige • untere Position: aus • mittlere Position: Stummschaltung Hochtöner • obere Position: an Leuchtet die Batterieanzeige nicht bei Schutzgitter eingeschaltetem Mikrofon, sind die Batterien verbraucht. Basslautsprecher Verstärkereinheit Akkufach...
  • Seite 9 Antennenbuchse Line-Eingang 6,3-mm-Klinkenbuchse für den Anschluss eines Audiogeräts mit Mono-Line-Ausgang Audioplayer (z. B. Musikinstrument) für Kanal 2. Pegelregler Pegelregler Zum Mischen des Funkmikrofonsignals auf Zum Mischen des Line-Signals von Kanal 2 das Mastersignal. auf das Mastersignal. Empfangsanzeige Line-Eingang Leuchtet bei optimaler Empfangsstärke des Stereo-Eingang (Cinch L/R) zum Anschluss Funksignals.
  • Seite 10 Intensitätsregler Regelt die Intensität für den internen Echoeffekt für Kanal 1 und 2. Link-Ausgang 6,3-mm-Klinkenbuchse zum Weiterleiten des Mischsignals (Mono) an Geräte mit Line- Pegel-Eingängen, z. B. ein weiteres Verstärkersystem. Klangregler Klangregelung für die Höhen (TREBLE) und Bässe (BASS) für das Mastersignal. Pegelregler Zum Mischen des Audioplayer-Signals auf das Mastersignal.

  • Seite 11: Installation

    INSTALLATION Aufstellen und Ausrichten Das Verstärkersystem kann frei aufgestellt oder über den Einbauflansch auf der Unterseite auf ein Stativ montiert werden. Um eine gleichmäßige Beschallung von großen Räumen zu erreichen, empfehlen wir Ihnen den Betrieb mit zwei oder mehreren Systemen. Stellen Sie das System immer auf einen festen, ebenen, rutschfesten, erschütterungsfreien, schwingungsfreien und feuerfesten Untergrund auf.
  • Seite 12 Montage auf einem Stativ bzw. Boxenhochständer Stative dürfen nur auf einer ebenen Fläche mit maximal 5° Neigung aufgestellt werden. Achtung: Auf Stativen montierte Boxen können beim Umstürzen erhebliche Verletzungen verursachen! Beim Verwenden von Stativen unter Einfluss von Horizontalkräften, z. B. durch Wind, kann die Stand- sicherheit beeinträchtigt werden.

  • Seite 13: Anschlüsse Herstellen

    ANSCHLÜSSE HERSTELLEN Schalten Sie das Verstärkersystem und die anzuschließenden Geräte vor dem Anschluss bzw. vor dem Verändern von Anschlüssen aus.

  • Seite 14: Zwei Oder Mehrere Verstärkersysteme In Reihe Schalten

    Tonquellen Als Tonquellen können Mikrofone, Musikinstrumente und Audiogeräte mit Line-Pegel angeschlossen werden. An die Kombibuchse CH 1 lässt sich ein dynamisches Mikrofon über einen XLR oder 6,3-mm- Klinkenstecker anschließen. Schließen Sie Instrumente mit Mono-Line-Ausgang über einen 6,3-mm-Klinkenstecker an den Eingang von CH 2 an.

  • Seite 15: Stromversorgung

    STROMVERSORGUNG Die Stromversorgung des Verstärkersystems kann mittels Netzspannung und für den mobilen Einsatz auch über den separat erhältlichen Akku oder 12 V Gleichspannung von einer externen Quelle erfolgen. Netzbetrieb Schließen Sie das Gerät über das beiliegende Netzkabel an eine Steckdose an. Zur Vermeidung von Brummschleifen sollten Sie das Gerät nur an "sauberen Strom"...

  • Seite 16: Inbetriebnahme

    INBETRIEBNAHME Batterien in das Handmikrofon und die Fernbedienung einsetzen Für den Betrieb des Mikrofons sind zwei 1,5-V-Mignon- Batterien erforderlich. Schieben Sie den Batteriefachdeckel auf der Rückseite des Mikrofons auf. Legen Sie zwei Batterien wie im Batteriefach angegeben ein. Mit frischen Batterien kann das Mikrofon ca.

  • Seite 17: Bedienung

    9 9 9 9 BEDIENUNG Stellen Sie mit den Lautstärkereglern der Eingangskanäle das gewünschte Lautstärkeverhältnis für die Signalquellen ein. Lassen Sie die Regler der nicht verwendeten Eingänge stets auf Null. ACHTUNG! Richten Sie Mikrofone nie direkt auf Lautsprecher. Dies kann zu gefährlichen und unangenehmen Rückkopplungen führen, die einen lauten Pfeifton verursachen.

  • Seite 18: Bluetooth-Verbindung Mit Mobilen Geräten Herstellen

    Stellen Sie mit dem Lautstärkeregler [BLUETOOTH/MP3] den Lautstärkepegel für den Audioplayer ein. Alternativ können auch die Tasten [V+] und [V-] am Gerät (langer Tastendruck) oder die Tasten [+] und [-] auf der Fernbedienung verwendet werden. Die Wiedergabe kann jederzeit mit der Taste [PLAY/PAUSE] am Gerät oder der Taste [► ] auf der Fernbedienung unterbrochen werden.

  • Seite 19: Reinigung Und Wartung

    REINIGUNG UND WARTUNG LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile.

  • Seite 20: Technische Daten

    TECHNISCHE DATEN WAMS- - - - 08BT WAMS 08BT WAMS WAMS 08BT 08BT Spannungsversorgung: AC 110-240 V~ 50/60 Hz 40 W oder DC 12 V über Akku oder eine externe Quelle Verstärkerleistung: 40 W 60 W RMS, Akku (Zubehör): DC 12 V, 7.2 Ah Betriebsdauer: 3-4 Stunden Ladezeit:...

  • Seite 21: Zubehör

    Zubehör Best.-Nr. E6506305 Akku 12V/7,2Ah Best.-Nr. 60004080 Boxenhochständer BHS-48 Best.-Nr. 60004150 STS-100 Boxenhochständer Best.-Nr. 60004111 Boxen-Lift LF-01 pneumatisch, schwarz Best.-Nr. 60004022 Boxenhochständer MOVE, Set mit 2 Stück Best.-Nr. 60000735 TV-35 TV-Zapfen für Boxen Best.-Nr. 59007002 STV-40-WOT Alustativ Best.-Nr. 60004620 Wandhalterung XY für Boxen EU-Konformitätserklärung...

  • Seite 22: Introduction

    INTRODUCTION The wireless PA system WAMS-08BT is a combination of a 2-way speaker system with 20 cm woofer and a 4-channel power mixer with connections for microphones, instruments and line sources such as notebooks and CD players. The amplifier supplies a power of 60 W maximum. The link output allows passing on the mixed audio signal to further active systems.

  • Seite 23: Safety Instructions

    Thank you for having chosen a PA system by OMNITRONIC. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. Please keep this manual for future needs.
  • Seite 24 This device falls under protection class I. The power plug must only be plugged into a protection class I outlet. The voltage and frequency must exactly be the same as stated on the device. Wrong voltages or power outlets can lead to the destruction of the device and to mortal electrical shock. Always plug in the power plug least.

  • Seite 25: Operating Determinations

    OPERATING DETERMINATIONS The PA system can be operated with 110-240 V, 50/60 Hz mains voltage, via the optional rechargeable battery (12 V, 7.2 Ah) or via 12 V direct current from an external source. The battery can be charged with the integrated charging part.

  • Seite 26: Operating Elements & Connections

    OPERATING ELEMENTS & CONNECTIONS Transport handle Wireless microphone Flange Power on/off with battery indicator • lower position: off • center position: mute HF transducer • upper position: on If the LED does not light up with the Protective grille microphone switched on, the batteries are exhausted.
  • Seite 27 Reception antenna Line input 6.3 mm jack for connecting an audio unit with Audio player mono line output (e.g. music instrument) to channel 2. Level controls To mix the signal of the wireless microphone Level control to the master signal. To mix the line signal of channel 2 to the master signal.
  • Seite 28 Intensity control Adjusts the intensity of the internal echo effect applied to channels 1 and 2. Link output 6.3 mm jack to feed the mixed signal (mono) to units with line level inputs, e.g. another PA system. Tone controls Controls for the high range (TREBLE) and the low range (BASS) for the mixed signal.

  • Seite 29: Installation

    INSTALLATION Installing and Orienting the PA System The speakers can be placed as desired or put onto a PA speaker stand via the stand flange on the lower side. Always install the PA system at a solid, plane, anti-slip, vibration-free, oscillation-free and fire-resistant location.

  • Seite 30: Installation On A Stand Or Speaker Stand

    Installation on a Stand or Speaker Stand Stands or satellite systems must only be installed on a plane area with a maximum inclination angle of 5°. Caution: Speaker systems installed on stands or satellite systems may cause severe injuries when crashing! When using stands or satellite systems under the influence of horizontal forces, e.g.

  • Seite 31: Making The Connections

    MAKING THE CONNECTIONS Switch off the PA system and the units to be connected before making or changing the connections.

  • Seite 32: Audio Sources

    Audio Sources As signal source, microphones, music instruments and audio units with line level can be connected. Combo input CH 1 connects a dynamic microphone via XLR or 6.3 mm plugs. Input CH 2 connects instruments with mono line level output via 6.3 mm plugs. Connect units with stereo line output (e.g.

  • Seite 33: Power Supply

    POWER SUPPLY The unit can be operated with mains voltage and for mobile use via the optional rechargeable battery or via 12 V direct current from an external source. Mains Operation Connect the device to the mains with the power cable supplied. In order to avoid hum, only connect this device with "clean power"...

  • Seite 34: Setting Into Operation

    SETTING INTO OPERATION Inserting Batteries into the Microphone and Remote Control For operation, the microphone requires two 1.5 V AA batteries. Remove the cover of the battery compartment and insert two batteries as indicated in the compartment. With new batteries, the microphone can be operated for approx.

  • Seite 35: Operation

    OPERATION Adjust the desired volume ratio of the input channels with the level controls. Turn the controls of the inputs not used to 0. CAUTION! Do not direct any microphones to speakers. This can result in dangerous and unpleasant acoustic feedback which will generate a loud whistling sound. Optimize the sound of the mixed signal with the tone controls for high and low frequencies.

  • Seite 36: Setting Up A Bluetooth Connection With Mobile Devices

    To interrupt the playback, press the button [PLAY/PAUSE] on the player or [► ] on the remote control. The display indicates “ “. To stop the playback, press the button [ ]. The display indicates “ “. After pressing the button [PLAY/PAUSE] or [► ], playback will start from the beginning of the title. With the buttons [NEXT] and [PREV] on the player or [ ] and [ ] on the remote control you can skip...

  • Seite 37: Cleaning And Maintenance

    CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the PA system. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! There are no serviceable parts inside the device except for the fuse. Maintenance and service operations are only to be carried out by authorized dealers.

  • Seite 38: Technical Specifications

    TECHNICAL SPECIFICATIONS WAMS- - - - 08BT WAMS 08BT WAMS WAMS 08BT 08BT Power supply: AC 110-240 V~ 50/60 Hz 40 W or DC 12 V via rechargeable battery or an external source Amplifier power: 40 W 60 W RMS, Rec.

  • Seite 39: Accessories

    Accessories No. E6506305 Battery 12V/7.2Ah No. 60004080 Speaker system stand BHS-48 No. 60004150 STS-100 Speaker stand w. crank No. 60004111 Speaker-system lift LF-01 pneumatic, bl No. 60004022 Speaker stand MOVE, set w. 2 pcs No. 60000735 TV-35 TV spigot for speakers No.
  • Seite 40 © © © © OMNITRONIC 2013 OMNITRONIC 2013 OMNITRONIC 2013 OMNITRONIC 2013 Technische Änderungen und Irrtum vorbehalten. Every information is subject to change without prior notice. 00078446.DOCX Version 1.0...
