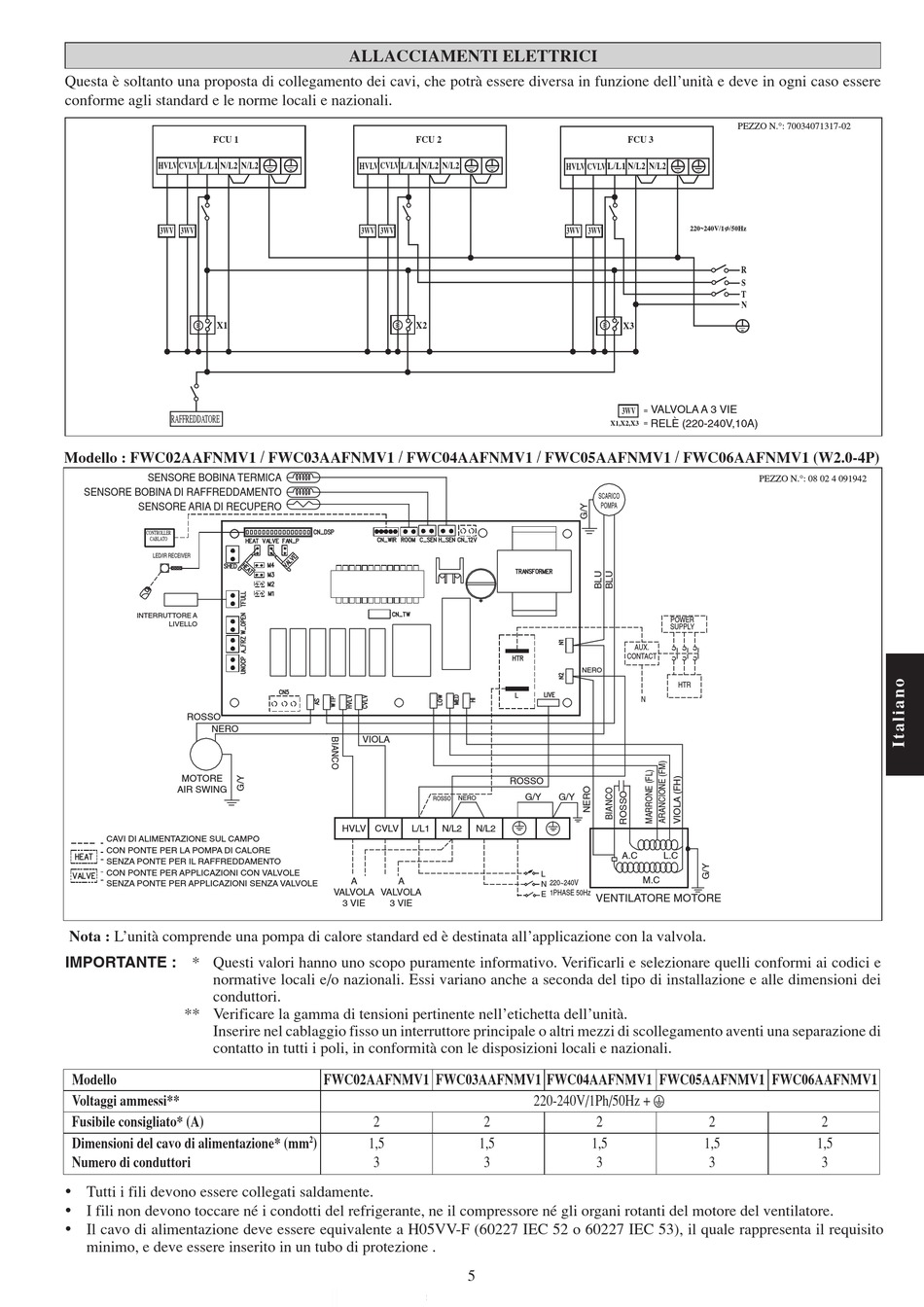

Questa è soltanto una proposta di collegamento dei cavi, che potrà essere diversa in funzione dell'unità e deve in ogni caso essere

conforme agli standard e le norme locali e nazionali.

FCU 1

HVLV CVLV

L/L1 N/L2 N/L2

3WV 3WV

RAFFREDDATORE

Modello : FWC02AAFNMV1 / FWC03AAFNMV1 / FWC04AAFNMV1 / FWC05AAFNMV1 / FWC06AAFNMV1 (W2.0-4P)

SENSORE BOBINA TERMICA

SENSORE BOBINA DI RAFFREDDAMENTO

SENSORE ARIA DI RECUPERO

CONTROLLER

CABLATO

LED/IR RECEIVER

INTERRUTTORE A

LIVELLO

ROSSO

NERO

MOTORE

AIR SWING

CAVI DI ALIMENTAZIONE SUL CAMPO

CON PONTE PER LA POMPA DI CALORE

SENZA PONTE PER IL RAFFREDDAMENTO

CON PONTE PER APPLICAZIONI CON VALVOLE

SENZA PONTE PER APPLICAZIONI SENZA VALVOLE

Nota : L'unità comprende una pompa di calore standard ed è destinata all'applicazione con la valvola.

IMPORTANTE : * Questi valori hanno uno scopo puramente informativo. Verificarli e selezionare quelli conformi ai codici e

normative locali e/o nazionali. Essi variano anche a seconda del tipo di installazione e alle dimensioni dei

conduttori.

** Verificare la gamma di tensioni pertinente nell'etichetta dell'unità.

Inserire nel cablaggio fisso un interruttore principale o altri mezzi di scollegamento aventi una separazione di

contatto in tutti i poli, in conformità con le disposizioni locali e nazionali.

Modello

Voltaggi ammessi**

Fusibile consigliato* (A)

Dimensioni del cavo di alimentazione* (mm

Numero di conduttori

• Tutti i fili devono essere collegati saldamente.

• I fili non devono toccare né i condotti del refrigerante, ne il compressore né gli organi rotanti del motore del ventilatore.

• Il cavo di alimentazione deve essere equivalente a H05VV-F (60227 IEC 52 o 60227 IEC 53), il quale rappresenta il requisito

minimo, e deve essere inserito in un tubo di protezione .
