Inhaltszusammenfassung für BenQ MP623

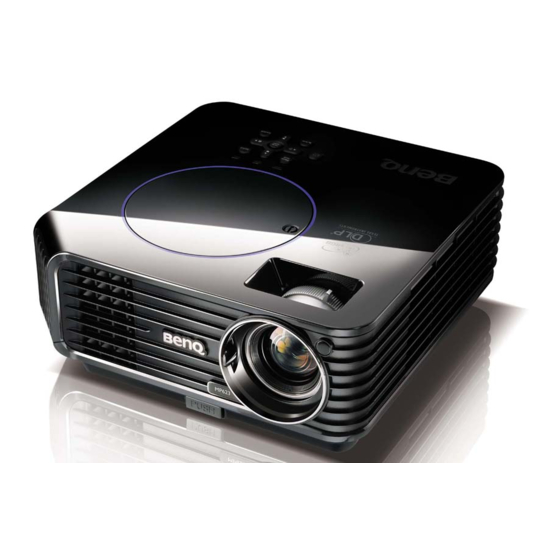

- Seite 1 MP623/MP624 Digitalprojektor Benutzerhandbuch Willkommen...
-
Seite 2: Inhaltsverzeichnis
Inhalt Wichtige Menüanzeige des Projektors persönlich einrichten ......46 Sicherheitshinweise.....3 Projektor ausschalten......47 Einleitung ......8 Menübedienung ........48 Wartung ......56 Leistungsmerkmale ....... 8 Lieferumfang.......... 9 Pflege des Projektors ......56 Außenansicht des Projektors ....10 Lampeninformationen......57 Bedienelemente und Funktionen ..11 Fehleranalyse.....63 Projektor aufstellen...16 Technische Daten .....64 Standort auswählen ...... -
Seite 3: Wichtige Sicherheitshinweise
Wichtige Sicherheitshinweise Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produkts zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen. - Seite 4 Sicherheitshinweise (Fortsetzung) Die Lampe wird während des Sorgen Sie für einen sicheren und Betriebs extrem heiß. Lassen Sie bei stabilen Stand des Geräts. einem Lampenwechsel zunächst den Andernfalls kann es herunterfallen Projektor ca. 45 Minuten lang und beschädigt werden. abkühlen, bevor Sie das Lampenelement entfernen.
- Seite 5 Sicherheitshinweise (Fortsetzung) Stellen Sie den Projektor nicht an Blockieren Sie nicht die Belüftungsöffnungen. folgenden Standorten auf: - Stellen Sie den Projektor nicht auf eine - Orte mit unzureichender Belüftung oder Decke, auf Bettzeug oder auf eine andere unzureichendem Platz. Der Abstand zur weiche Oberfläche.
- Seite 6 Decke fällt. Der BenQ-Deckenmontagesatz für den Projektor ist im selben Fachgeschäft Dieser Projektor kann Bilder erhältlich, in dem Sie auch den BenQ- umgedreht anzeigen, so dass er auch an Projektor erworben haben. BenQ der Decke montiert werden kann. empfiehlt, dass Sie außerdem ein...
- Seite 7 Sicherheitshinweise (Fortsetzung) Warnhinweis • DIESES GERÄT MUSS GEERDET WERDEN. • Wenn Sie die Einheit installieren, fügen Sie einen einfach zugänglichen Schalter in die fixierte Verkabelung ein oder stecken Sie den Netzstecker in eine leicht zugängliche Steckdose in der Nähe der Einheit.
-
Seite 8: Einleitung
Einleitung Leistungsmerkmale Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit. Der Projektor bietet die folgenden Leistungsmerkmale. • Wandfarben-Korrekturfunktion zur Projektion auf Oberflächen in unterschiedlichen Farben • Schnelle automatische Suche zur schnelleren Erkennung von Signalen •... -
Seite 9: Lieferumfang
Lieferumfang Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Standardzubehör Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen. -
Seite 10: Außenansicht Des Projektors
Außenansicht des Projektors Externes Bedienfeld Vorder-/Oberseite (Siehe "Projektor" auf Seite 11 für Einzelheiten.) Lampenabdeckung Lüftungsöffnung (Auslass für heiße Luft) Objektivlinsenkappe Schnellverriegelungstaste Fokus- und Zoomring Vorderer IR-Fernbedienungssensor Projektionslinse Netzkabelanschluss Rück-/Unterseite Hinterer IR-Fernbedienungssensor RS-232-Kontrollanschluss HDMI-Eingangsbuchse 10 11 12 13 Signalausgang für RGB Signaleingang für RGB (PC)/ Component Video (YPbPr/YCbCr) Videoeingangsbuchse... -
Seite 11: Bedienelemente Und Funktionen
Bedienelemente und Funktionen Projektor Links/ Startet die FAQ-Funktion. Siehe "Die Fragefunktion nutzen" auf Seite 45 für weitere Einzelheiten. BLANK Dient dem Ausblenden des Projektionsbildes. Siehe "Bild ausblenden" auf Seite 43 für weitere Einzelheiten. TEMP (Temperaturwarnleuchte) Leuchtet rot auf, wenn die Temperatur des Projektors zu stark ansteigt. - Seite 12 Rechts/ Aktiviert die Bedienfeld-Tastensperre Siehe "Bedientasten sperren" auf Seite 44 für weitere Einzelheiten. Wenn das OSD-Menü aktiviert ist, fungieren die Tasten # 6, # 11 und # 12 als Richtungstasten, mit denen Sie die gewünschten Menüeinträge auswählen und verschiedene Einstellungen vornehmen können.
-
Seite 13: Fernbedienung
Fernbedienung Menu/Exit Aktiviert das OSD (On-Screen Display)- Menü. Geht zum vorherigen OSD-Menü zurück, schließt das Menü und speichert die Menüeinstellungen. Siehe "Menüs verwenden" auf Seite 28 für weitere Einzelheiten. Schrägposition-/Pfeiltasten ( / Auf, Dient der manuellen Korrektur von Bildverzerrungen, die durch den Projektionswinkel hervorgerufen werden. - Seite 14 Mode/enter Abhängig von der Auswahl des Eingangssignals wird ein verfügbarer Bildeinrichtungsmodus ausgewählt. Siehe "Bildmodus auswählen" auf Seite 37 für weitere Einzelheiten. Führt den im OSD-Menü ausgewählten Menübefehl aus. Siehe "Menüs verwenden" auf Seite 28 für weitere Einzelheiten. Timer On Aktiviert den OSD-Timer oder zeigt ihn entsprechend Ihrer Timereinstellungen an.
-
Seite 15: Reichweite Der Fernbedienung
Reichweite der Fernbedienung Die Infrarot-Sensoren (IR) für die Fernbedienung • Bedienung des Projektors von befinden sich an der Vorder- und Rückseite des der Vorderseite Projektors. Die Fernbedienung muss mit einer maximalen Abweichung von 30 Grad senkrecht auf die IR-Fernbedienungssensoren des Projektors gerichtet werden. -
Seite 16: Projektor Aufstellen
Bei dieser Variante wird der Projektor mit der Oberseite nach unten hinter der Leinwand an der Decke befestigt. Beachten Sie, dass für diese Variante eine spezielle Leinwand für rückwärtige Projektion sowie der BenQ- Deckenmontagesatz erforderlich ist. Stellen Sie Decke hinten im Menü EINSTELLUNGEN: Standard >... -
Seite 17: Bildgröße Einstellen
Bildes und des vertikalen Versatzes berücksichtigen, die in direkter Relation zum Projektionsabstand stehen. Damit Sie die ideale Position für Ihren Projektor besser bestimmen können, stellt BenQ eine Tabelle mit Leinwandgrößen für das 4:3-Bildformat bereit. Es sind zwei Abstände zu berücksichtigen: der horizontale Abstand von der Mitte der Leinwand (Projektionsabstand) -
Seite 18: Position Des Projektors Bei Einer Bestimmten Leinwandgröße Bestimmen
Position des Projektors bei einer bestimmten Leinwandgröße bestimmen Ermitteln Sie Ihre Leinwandgröße. Nehmen Sie die Tabelle zur Hand, und suchen Sie in den linken Spalten "4:3- Bildschirmdiagonale" die Leinwandgröße, die der Größe Ihrer Leinwand am nächsten kommt. Verwenden Sie diesen Wert und sehen Sie in dieser Zeile rechts nach, um den entsprechenden Wert für den durchschnittlichen Abstand zur Leinwand in der Spalte "Durchschnitt"... -
Seite 19: Projektionsgrößen
12222 Aufgrund von Unterschieden in den optischen Komponenten können diese Zahlen um 3% abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt BenQ, vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen. So können Sie die ideale Montageposition für Ihre spezielle Raumsituation ermitteln. -
Seite 20: Verbindungen
Verbindungen Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor: Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen. Verwenden Sie für jede Quelle das passende Kabel. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben. Die für die folgenden Anschlussmöglichkeiten benötigten Kabel sind eventuell nicht alle im Lieferumfang dieses Projektors enthalten (siehe "Lieferumfang"... -
Seite 21: Monitor Anschließen
Monitor anschließen Wenn Sie eine Präsentation sowohl auf einem Monitor als auch auf der Leinwand ansehen möchten, können Sie an den D-SUB OUT-Signal-Ausgang des Projektor einen externen Monitor unter Verwendung eines VGA-Kabels anschließen. Gehen Sie dabei folgendermaßen vor: Projektor an einen Monitor anschließen: Schließen Sie den Projektor an einen Computer wie unter "Computer anschließen"... -
Seite 22: Geräte Als Videoquelle Anschließen
Geräte als Videoquelle anschließen Sie können Ihren Projektor an verschiedene Geräte anschließen, die als Videoquelle dienen, sofern diese über einen der folgenden Ausgänge verfügen: • HDMI • Component-Video • S-Video • Video (Composite) Für den Anschluss des Projektors an ein Gerät, das als Videoquelle dienen soll, wird nur eine der obigen Anschlussmethoden benötigt, allerdings bietet jede davon im Hinblick auf die Videoqualität ein anderes Niveau. -
Seite 23: An Ein Hdmi-Gerät Anschließen
An ein HDMI-Gerät anschließen Verwenden Sie ein HDMI-Kabel, wenn Sie eine Verbindung zwischen dem Projektor und HDMI-Geräten herstellen. Projektor an ein HDMI-Gerät anschließen: Schließen Sie das eine Ende eines HDMI-Kabels an den HDMI-Ausgang des Videoquellgeräts an. Schließen Sie das andere Ende des Kabels an den HDMI-Eingang des Projektors an. Wenn Sie während einer Präsentation den/die Projektorlautsprecher (gemischtes Mono) verwenden möchten, nehmen Sie ein geeignetes Audiokabel und verbinden Sie ein Kabelende mit der Audioausgangsbuchse des Videogerätes. -
Seite 24: Component-Video-Quellgerät Anschließen
Component-Video-Quellgerät anschließen Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Component-Video- Ausgänge verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. -
Seite 25: S-Video-Quellgerät Anschließen
S-Video-Quellgerät anschließen Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über einen freien S-Video-Ausgang verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. -
Seite 26: Composite-Video-Quellgerät Anschließen
Composite-Video-Quellgerät anschließen Prüfen Sie, ob das Gerät, das als Videoquelle dienen soll, über freie Composite-Video- Ausgänge verfügt: • Wenn dies der Fall ist, können Sie mit dieser Anleitung fortfahren. • Andernfalls müssen Sie erneut überdenken, welche Methode zum Anschluss des Gerätes in Frage kommt. -
Seite 27: Bedienung
Bedienung Projektor einschalten Verbinden Sie das Netzkabel mit dem Projektor und mit der Steckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Vergewissern Sie sich, dass die Stromanzeige POWER (Kontrollleuchte) am Projektor nach Anschließen des Netzkabels orange aufleuchtet. Schieben Sie die Schutzkappe der Objektivlinse auf. -
Seite 28: Menüs Verwenden
, um eine Sprache auszuwählen. DISPLAY Wandfarbe EINSTELLUNGEN: Standard Auto Bildformat Schrägposition Präsentations-Timer Sprache Position Deutsch Phase Projektorposition Tisch vorne H-Größe Autom. Abschaltung Deaktiviert Digitaler Zoom Wartezeit Deaktiviert Bedienfeldtastensperre Sleeptimer Deaktiviert Startbild BenQ Analog RGB MENU Beenden Analog RGB MENU Beenden Bedienung... -
Seite 29: Passwortfunktion Verwenden
Autom. Abschaltung Deaktiviert zweite schließt das OSD-Menü. Wartezeit Deaktiviert Bedienfeldtastensperre Sleeptimer Deaktiviert BenQ Startbild Analog RGB MENU Beenden Passwortfunktion verwenden Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im OSD-Menü festgelegt werden. -
Seite 30: Wenn Sie Das Passwort Vergessen Haben
Nummer angezeigt. Notieren Sie die Nummer, und schalten Sie den Rückrufcode: Projektor aus. 0 2 1 2 Wenden Sie sich an Ihr BenQ-Servicecenter vor MENU Beenden Ort, um die Nummer zu dekodieren. Sie werden u. U. aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind. -
Seite 31: Passwort-Funktion Deaktivieren
Sie haben dem Projektor damit erfolgreich ein neues Passwort zugewiesen. Vergessen Sie nicht, Passwort geändert das neue Passwort einzugeben, wenn Sie den Projektor das nächste Mal starten. Um das OSD zu verlassen, drücken Sie auf Menu/Exit. Passwort-Funktion deaktivieren Um den Passwortschutz zu deaktivieren, gehen Sie zum Menü EINSTELLUNGEN: Erweitert >... -
Seite 32: Projizierte Bilder Einstellen
• Beim Wechseln zwischen den verschiedenen Eingangssignalen ändert sich die Helligkeit des projizierten Bildes entsprechend. Grafische PC-Daten, die meist statische Bilder umfassen, werden in der Regel heller dargestellt als Videodaten, bei denen es sich meist um bewegte Bilder (Filme) handelt. •... -
Seite 33: Feinabstimmung Der Bildschärfe
• Blicken Sie während des Betriebs nicht direkt in die Projektorlinse. Durch das intensive Licht können Ihre Augen möglicherweise geschädigt werden. • Seien Sie beim Drücken der Einstelltaste vorsichtig, da sie sich in der Nähe der Abluftöffnung befindet, aus der heiße Luft austritt. Bild automatisch einstellen In manchen Fällen müssen Sie möglicherweise die Bildqualität optimieren. -
Seite 34: Bild Vergrößern Und Nach Details Suchen
Schrägprojektionskorrektur Bei einer Schrägprojektion ist das projizierte Bild entweder oben oder unten deutlich breiter. Dies tritt auf, wenn der Projektor nicht senkrecht zur Leinwand ausgerichtet ist. Um dies zu korrigieren, können Sie neben der Höheneinstellung des Projektors auch einen der folgenden manuellen Schritte durchführen. •... -
Seite 35: Bildformat Wählen
• OSD-Menü verwenden Drücken Sie auf Menu/Exit und dann auf , bis das DISPLAY Menü markiert ist. Drücken Sie auf , um Digitaler Zoom zu markieren, und drücken Sie auf Mode/Enter. Es wird die Zoomleiste angezeigt. Wiederholen Sie die Schritte 2-4 im Abschnitt "Fernbedienung benutzen"... -
Seite 36: Über Das Bildformat
Über das Bildformat In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv und die weiß markierten aktiv. Auf diesen nicht ausgefüllten schwarzen Bereichen können OSD-Menüs angezeigt werden. Auto: Skaliert ein Bild proportional, um es an die native Auflsung des Projektors in horizontaler Breite anzupassen. -
Seite 37: Bildqualität Optimieren
Bildqualität optimieren Bildmodus auswählen Im Projektor sind bereits verschiedene vordefinierte Anwendungsmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeigneten Modus auswählen können. Um den für Ihre Zwecke geeigneten Betriebsmodus auszuwählen, können Sie einen der folgenden Schritte durchführen. -
Seite 38: Wandfarbe Verwenden
Modus Benutzer 1/Benutzer 2 einstellen Es gibt zwei benutzerdefinierbare Modi, wenn die derzeit verfügbaren Bildmodi nicht für Ihre Bedürfnisse geeignet sind. Sie können einen der Bildmodi (mit Ausnahme von Benutzer 1/Benutzer 2) als Ausgangspunkt verwenden und die Einstellungen anpassen. Drücken Sie auf Menu/Exit, um das OSD-Menü zu öffnen. Gehen Sie zum Menü... -
Seite 39: Einstellung Von Kontrast
Einstellung von Kontrast Markieren Sie Kontrast im Menü BILD, und passen Sie die Werte an, indem Sie auf auf dem Projektor oder auf der Fernbedienung drücken. Je höher der Wert ist, desto größer ist der Kontrast. Stellen Sie hiermit den maximalen Weiß-Anteil ein, nachdem Sie die Helligkeitseinstellung unter Berücksichtigung der ausgewählten Eingangsquelle und der räumlichen Gegebenheiten angepasst haben. -
Seite 40: Auswählen Von Farbtemperatur
Auswählen von Farbtemperatur Markieren Sie Farbtemperatur im Menü BILD, und passen Sie die Werte an, indem Sie auf auf dem Projektor oder auf der Fernbedienung drücken. Die Optionen, die für die Farbtemperatur* zur Verfügung stehen, können sich je nach ausgewählten Signaltyp unterscheiden. T1: T1 lässt das Bild mit der höchsten Farbtemperatur von allen Einstellungen am stärksten bläulich-weiß... -
Seite 41: Präsentations-Timer Einstellen
Sehen Sie die Abbildung rechts, um zu erkennen, wie die Farben in Beziehung zueinander stehen. Gelb Wenn Sie z. B. Rot auswählen und als Bereich GRÜN 0 einstellen, wird im projizierten Bild nur reines Rot ausgewählt. Wenn Sie den Bereich erweitern, werden Rottöne in der Nähe zu Magenta Zyan... -
Seite 42: Beschreibung
Drücken Sie auf , um Timer-Anzeige zu markieren, und legen Sie fest, ob der Timer auf dem Bildschirm angezeigt werden soll, indem Sie auf drücken. Auswahl Beschreibung Immer Zeigt den Timer während der Präsentation auf der Leinwand an. Zeigt den Timer während der letzten 1/2/3 Minuten auf der 1 Min/2 Min/3 Min Leinwand an. -
Seite 43: Bild Ausblenden
Wie wird die Timer On-Taste benutzt? Timer On ist eine Multifunktionstaste. • Wenn der Präsentations-Timer ausgeschaltet ist, erscheint nach Drücken dieser Taste eine Bestätigung. Sie können entscheiden, ob Sie den Timer aktivieren möchten, indem Sie den Anweisungen auf dem Bildschirm folgen. •... -
Seite 44: Bedientasten Sperren
Bedientasten sperren Wenn die Bedientasten auf dem Projektor gesperrt sind, können Sie vermeiden, dass Projektoreinstellungen aus Versehen (z. B. von Kindern) geändert werden. Wenn Bedienfeldtastensperre aktiviert ist, kann auf dem Projektor nur die Taste Stromversorgung bedient werden. Drücken Sie auf dem Projektor oder auf der Fernbedienung auf oder gehen Sie zum EINSTELLUNGEN: Standard >... -
Seite 45: Die Fragefunktion Nutzen
Die Fragefunktion nutzen Das Menü INFORMATIONEN enthält mögliche Lösungen für bekannte Probleme bezüglich Bildqualität, Installation und Spezialfunktionen sowie Wartungsinformationen. FAQ-Informationen erhalten: Drücken Sie auf dem Projektor oder auf der Fernbedienung auf oder drücken Sie auf Menu/Exit, um das OSD-Menü zu öffnen. Drücken Sie auf , um das Menü... -
Seite 46: Ton Einstellen
Ton einstellen Die im Folgenden vorgenommene Einstellungen beziehen sich auf den Lautsprecher des Projektors. Stellen Sie sicher, dass Sie eine ordnungsgemäße Verbindung mit dem Audioausgang des Projektors hergestellt haben. Siehe "Verbindungen" auf Seite 20, um zu erfahren, wie Geräte an den Audioausgang angeschlossen werden können. Ton ausschalten Um den Ton vorübergehend auszuschalten, Drücken Sie auf Menu/Exit und dann auf... -
Seite 47: Projektor Ausschalten
Projektor ausschalten Drücken Sie auf Stromversorgung. Es wird eine Bestätigungsmeldung eingeblendet. Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet. Drücken Sie erneut auf Stromversorgung. Die POWER (Kontrollleuchte) blinkt orangen auf, und die Projektionslampe wird ausgeschaltet, während das Gebläse noch etwa 90 Sekunden weiterläuft, um den Projektor abzukühlen. -
Seite 48: Menübedienung
Menübedienung Menüsystem Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp und dem Projektormodell, dass Sie verwenden, variieren können. Die Menüoptionen stehen zur Verfügung, wenn der Projektor mindestens ein gültiges Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich. - Seite 49 Tisch vorne/Tisch hinten/ Projektorposition Decke hinten/Decke vorne Deaktiviert/5 Min/10 Min/15 Min/ Autom. Abschaltung 20 Min/25 Min/30 Min Deaktiviert/5 Min/10 Min/15 Min/ Wartezeit 20 Min/25 Min/30 Min Bedienfeldtastensperre Ein/Aus Deaktiviert30 min/1 Std/2 Std/ Sleeptimer 3 Std/4 Std/8 Std/12 Std Startbild Schwarz/Blau/BenQ Bedienung...
- Seite 50 Schnellkühlung Ein/Aus Höhenmodus Ein/Aus Ton aus Ein/Aus Audioeinstel- Lautstärke lungen Ton Ein/Aus Ein/Aus 5 Sek./10 Sek./15 Sek./20 Sek./ Menü-Anzeigezeit 25 Sek./30 Sek. Menüeinstellun- Mitte/Oben links/Oben rechts/ Menüposition Unten rechts/Unten links Standby D-Sub-Ausgang Ein/Aus Lampenmodus Normal/Sparmodus EINSTEL- Lampeneinstel- Lampentimer LUNGEN: lungen zurücks.
-
Seite 51: Beschreibung Für Jedes Menü
Beschreibung für jedes Menü FUNKTION BESCHREIBUNG (Standardwert oder -einstellung) (Standardeinstellung/- wert) Korrigiert die Farbe des projizierten Bildes, wenn die Wandfarbe Projektionsfläche nicht weiß ist. Siehe "Wandfarbe verwenden" (Aus) auf Seite 38 für weitere Einzelheiten. Je nach Eingangssignalquelle gibt es vier Optionen für die Bildformat Einstellung des Bildformats. - Seite 52 FUNKTION BESCHREIBUNG (Standardwert oder -einstellung) (Standardeinstellung/- wert) Dient der Einstellung der roten und grünen Farbtöne auf dem Bild. Siehe "Einstellung von Farbton" auf Seite 39 für weitere Farbton Einzelheiten. Die Funktion steht nur zur Verfügung, wenn Video oder S-Video mit dem NTSC-System ausgewählt wird. Bildschärfe Passt die Schärfe des Bildes an.
-
Seite 53: Schnellkühlung
Hiermit können Sie festlegen, welches Logo-Bild beim Startbild Einschalten des Projektors angezeigt wird. Es stehen drei Optionen zur Auswahl: BenQ-Logo, Schwarzer Bildschirm oder (BenQ-Logo) Blauer Bildschirm. Wenn Sie Ein auswählen, wird die Funktion aktiviert und die Kühlung des Projektors wird auf ein paar Sekunden verkürzt. - Seite 54 FUNKTION BESCHREIBUNG (Standardwert oder -einstellung) (Standardeinstellung/- wert) Lampenmodus (Normal) Siehe "Einstellung Lampenmodus als Sparmodus" auf Seite 57 für weitere Einzelheiten. Lampentimer zurücks. Lampeneinstel- Siehe "Lampentimer zurücksetzen" auf Seite 61 für weitere lungen Einzelheiten. Entsprechende Lampenstunden iehe "Lampenbetriebssystem" auf Seite 57 für Einzelheiten dazu, wie die Gesamtbetriebsstunden der Lampe berechnet werden.
- Seite 55 FUNKTION BESCHREIBUNG (Standardwert oder -einstellung) (Standardeinstellung/- wert) FAQ- Bild und Installation Zeigt mögliche Lösungen für Probleme an, die beim Betrieb auftreten können. FAQ- Features und Dienste Quelle Zeigt die aktuelle Signalquelle an. Bildmodus Zeigt den ausgewählten Modus im Menü BILD an. Auflösung Aktueller Zeigt die native Auflösung des Eingangssignals an.
-
Seite 56: Wartung
Wartung Pflege des Projektors Der Projektor benötigt nur wenig Wartung. Sie sollten lediglich regelmäßig die Linse reinigen. Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an den Fachhandel, wenn andere Bauteile ausgetauscht werden müssen. Objektivlinse reinigen Reinigen Sie die Objektivlinse von Staub oder anderen Verschmutzungen. -
Seite 57: Lampeninformationen
Lampeninformationen Lampenbetriebssystem Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet. Die entsprechenden Betriebsstunden werden mit der folgenden Formel berechnet: Summe (entsprechender) Betriebsstunden = 1 (Stunden im Sparmodus) + 4/3 (Stunden im normalen Modus) Siehe "Einstellung Lampenmodus als Sparmodus"... -
Seite 58: Zeit Des Lampenaustausches
Zeit des Lampenaustausches Wenn die Lampenanzeige rot aufleuchtet oder ein Warnhinweis anzeigt, dass die Lampe ausgewechselt werden sollte, setzen Sie eine neue Lampe ein oder wenden Sie sich an Ihren Händler. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren. -
Seite 59: Lampe Auswechseln
Vorschriften für Problemabfall. • Um eine optimale Leistung des Projektors zu gewährleisten, sollten Sie eine alte Lampe nur durch eine BenQ-Projektorlampe ersetzen. • Wenn die Lampe ausgetauscht wird, während der Projektor mit der Oberseite nach unten zeigend an einer Decke angebracht ist, stellen Sie sicher, dass sich niemand unter der Lampenfassung befindet, um zu vermeiden, dass Personen (z. - Seite 60 Lösen Sie die Befestigungsschraube der Lampe. Heben Sie den Griff nach oben an. Ziehen Sie die Lampe mit dem Griff aus dem Projektor. • Wenn sie zu schnell herausgenommen wird, kann die Lampe zerbrechen, und die Glassplitter können in den Projektor fallen. •...
- Seite 61 Bringen Sie die Lampenabdeckung wieder am Projektor an. Ziehen Sie die Befestigungsschraube der Lampenabdeckung an. • Eine lose Schraube kann zu einer unzureichenden Verbindung und damit zu Fehlfunktionen führen. • Ziehen Sie die Schraube nicht zu fest an. Starten Sie den Projektor neu. Schalten Sie das Gerät niemals bei offener Lampenabdeckung ein.
-
Seite 62: Stromversorgung
Signalleuchten Signalleuchte Status und Beschreibung Stromver- Temper- Lampe sorgung atur Betriebsanzeigen Der Projektor wurde gerade an eine Steckdose Orangene Orangene Orangene angeschlossen. Orangene Standby-Modus Grün Einschalten. Blinkend Grün Normaler Betrieb. Der Projektor benötigt 90 Sekunden zur Abkühlung, da er ohne die normale Kühlphase Orangene abrupt ausgeschaltet wurde. -
Seite 63: Fehleranalyse
Fehleranalyse Der Projektor lässt sich nicht einschalten. Ursache Lösung Stecken Sie das Netzkabel in den Netzanschluss auf dem Projektor und in die Über das Netzkabel wird kein Strom Steckdose. Wenn die Steckdose über einen zugeführt. Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist. -
Seite 64: Technische Daten
Technische Daten Technische Daten des Projektors Alle Daten können ohne Bekanntmachung geändert werden. Allgemein Produktname Digitaler Projektor Modell MP623/MP624 Optische Daten 1024 x 768 XGA Auflösung Anzeigesystem 1-CHIP DMD F-Wert des Objektivs F=2,4 bis 2,6, f=20,7 ~ 22,8 mm Lampe... -
Seite 65: Abmessungen
Abmessungen 239 mm (B) x 95 mm (H) x 245,5 mm (T) 245,5 64,5 66,3 Timingtabelle Unterstütztes Timing für PC-Eingang Bildwiederholf Horizontale Takt Auflösung Modus requenz Frequenz (MHz) (Hz) (kHz) 720 x 400 720 x 400_70 70,087 31,469 28,3221 VGA_60 59,940 31,469 25,175... -
Seite 66: Unterstütztes Timing Für Hdmi (Hdcp)-Eingang
Unterstütztes Timing für HDMI (HDCP)-Eingang Bildwiederholf Horizontale Takt Auflösung Modus requenz Frequenz (MHz) (Hz) (kHz) 720 x 400 720 x 400_70 70,087 31,469 28,3221 VGA_60 59,940 31,469 25,175 VGA_72 72,809 37,861 31,500 640 x 480 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000... - Seite 67 Unterstütztes Timing für Component (YP -Eingang Signalformat Horizontalfrequenz (kHz) Vertikalfrequenz (Hz) 480i(525i)@60Hz 15,73 59,94 480p(525p)@60Hz 31,47 59,94 576i(625i)@50Hz 15,63 50,00 576p(625p)@50Hz 31,25 50,00 720p(750p)@60Hz 45,00 60,00 720p(750p)@50Hz 37,50 50,00 1080i(1125i)@60Hz 33,75 60,00 1080i(1125i)@50Hz 28,13 50,00 1080p@50Hz 56,25 1080p@60Hz 67,5 Bei Anzeige eines 1080i(1125i)@60Hz- oder 1080i(1125i)@50Hz-Signals kann es zu leichter Bildvibration kommen.
-
Seite 68: Informationen Zu Garantie Und Copyright
Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit). Wenn Sie Garantieleistungen in Anspruch nehmen möchten, informieren Sie umgehend den Fachhändler, bei dem Sie das Produkt... -
Seite 69: Richtlinienerklärungen
Richtlinienerklärungen FCC-Erklärung KLASSE B: Dieses Gerät erzeugt, benutzt und strahlt u.U. Radiofrequenz-Energie aus und kann, falls es nicht entsprechend den Anweisungen installiert und benutzt wird, Funkkommunikation stören. Es gibt allerdings keine Garantie dafür, dass es bei einer bestimmten Installation zu keiner Störung kommt. Ob das Gerät den Radio- oder Fernsehempfang stört, kann durch Ein- und Ausschalten des Geräts festgestellt werden.
