GMC-I Messtechnik GmbH

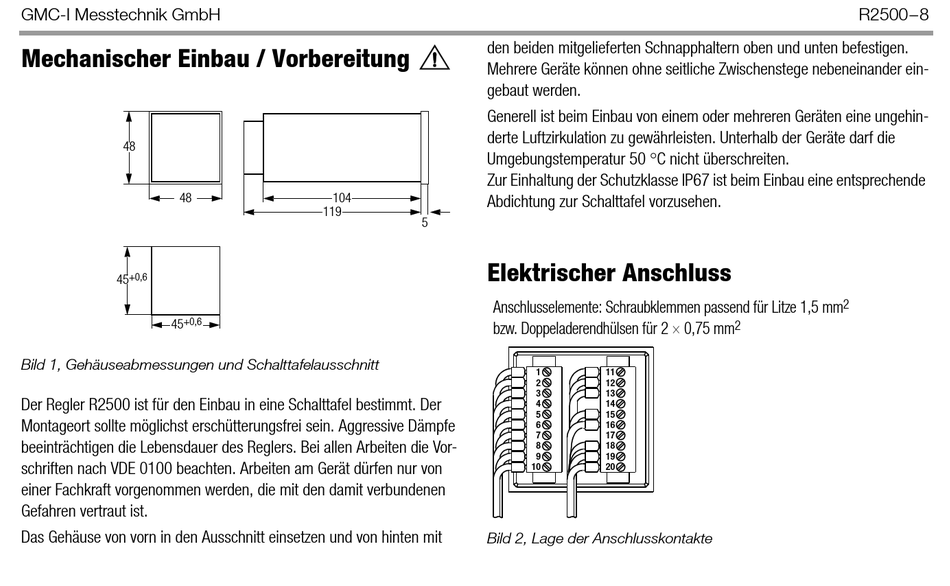

Mechanischer Einbau / Vorbereitung
48
48
+0,6
45
+0,6
45
Bild 1, Gehäuseabmessungen und Schalttafelausschnitt
Der Regler R2500 ist für den Einbau in eine Schalttafel bestimmt. Der
Montageort sollte möglichst erschütterungsfrei sein. Aggressive Dämpfe
beeinträchtigen die Lebensdauer des Reglers. Bei allen Arbeiten die Vor-
schriften nach VDE 0100 beachten. Arbeiten am Gerät dürfen nur von
einer Fachkraft vorgenommen werden, die mit den damit verbundenen
Gefahren vertraut ist.
Das Gehäuse von vorn in den Ausschnitt einsetzen und von hinten mit
den beiden mitgelieferten Schnapphaltern oben und unten befestigen.
Mehrere Geräte können ohne seitliche Zwischenstege nebeneinander ein-
gebaut werden.
Generell ist beim Einbau von einem oder mehreren Geräten eine ungehin-
derte Luftzirkulation zu gewährleisten. Unterhalb der Geräte darf die
Umgebungstemperatur 50 C nicht überschreiten.
Zur Einhaltung der Schutzklasse IP67 ist beim Einbau eine entsprechende
104
Abdichtung zur Schalttafel vorzusehen.
119
5
Elektrischer Anschluss
Anschlusselemente: Schraubklemmen passend für Litze 1,5 mm
bzw. Doppeladerendhülsen für 2 0,75 mm
Bild 2, Lage der Anschlusskontakte
1
11
2
12
3
13
4
14
5
15
6
16
7
17
8
18
9
19
10
20
R2500–8
2
2
