Sieb
Abbildung 6
Geruchsverschluss
Abbildung 9
sein, die auf einen Maximalstrom (Auslösungsstromstärke) von 16 А ausgelegt sein muss , mit einer Ansprechzeit
von nicht über 0,1 s.
Falls die Steckdose nicht ein solches genanntes Kabel als Zuführung hat oder vom Installationsort der Maschine
entfernt liegt, muss das Stromnetz aufgebessert und eine entsprechende Steckdose installiert werden. Die Arbeiten
zur Aufbesserung des Stromnetzes und Montage der Steckdose sind von einem Fachmann auszuführen.
ES IST VERBOTEN, die Erdung mit einem separaten Leiter zu verlegen, oder über Heizungs-, Wasserleitungs-
oder Abwasserausrüstungen zu führen.
ACHTUNG! Der Hersteller (Verkäufer) haftet nicht für zugefügten gesundheitlichen oder Sachschaden ,
wenn dieser durch Nichteinhaltung der aufgeführten Anforderungen an den Anschluss hervorgerufen wurden.

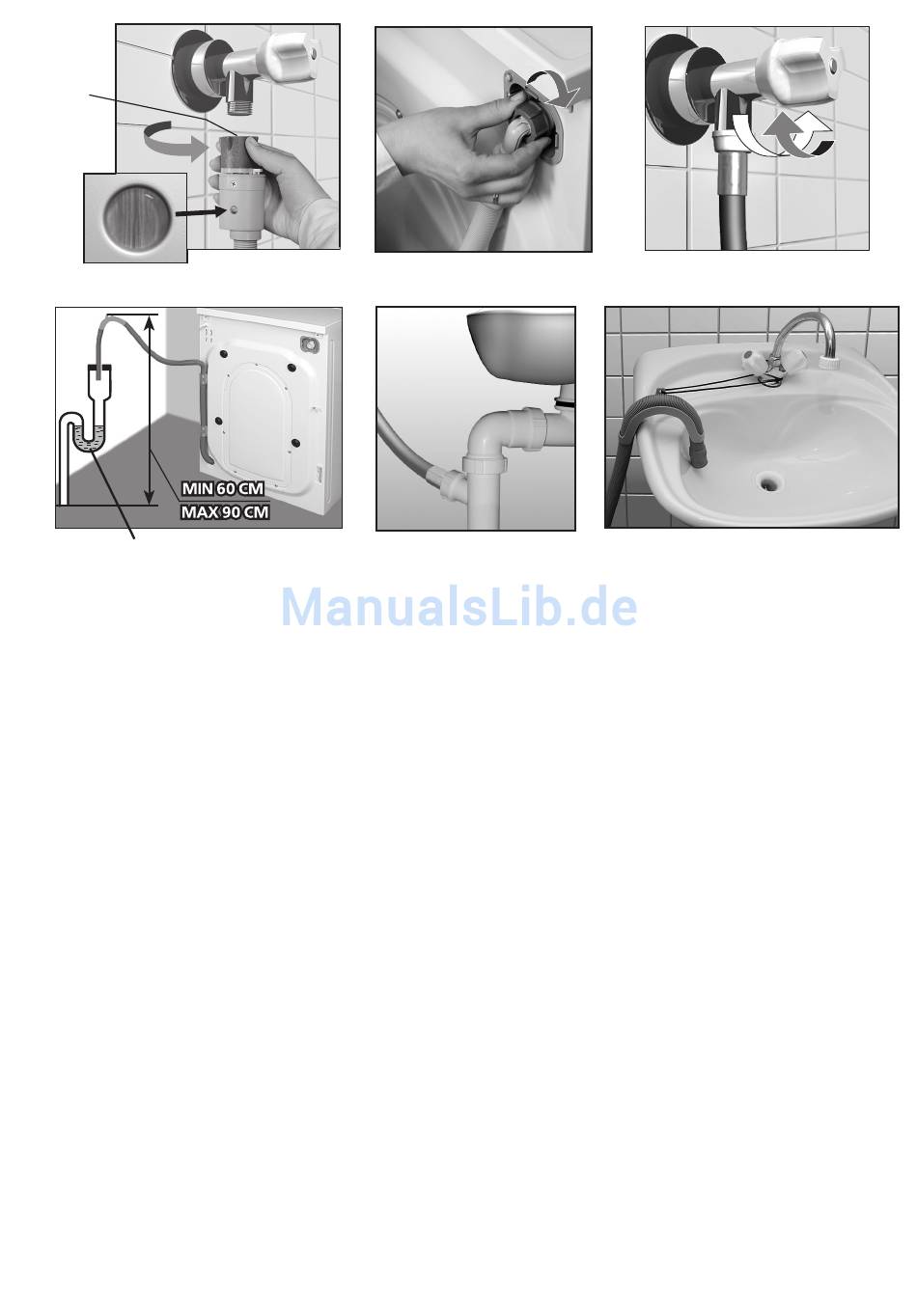

4.4 ANSCHLUSS AN WASSERLEITUNG UND ABWASSERSYSTEM

4.4.1 Die Maschine wird nur an das Kaltwasserleitungsnetz über den Wasserzufuhrhahn mit einem Schraub-
Anschlussstutzen 3/4 Zoll angeschlossen.
4.4.2 Vor Anschluss der Maschine an die Wasserleitung ist folgendes zu tun:
— Wasserhahn öffnen und Wasser laufen lassen, um aus den Rohren Verunreinigungen in Form von Sand oder
Rost herauszuspülen;
— Kontrolle der Reinheit des Filters im Füllschlauch (s.Abb. 5 oder 6) ;
— Falls der Füllschlauch über ein Schutzsystem laut Abb. 6 verfügt, so ist die Farbe im speziellen Fenster des
Schlauchs zu beachten. Gelbe Farbe ist Hinweis für die Intaktheit des Schlauchs;
— Anschließen des Füllschlauchs an den Schraubstutzen des Wasserzufuhrhahns laut Abb. 5 oder 6 und an die
Maschine laut Abb. 7, wobei die Muttern fest per Hand angezogen werden.
4.4.3 Während des Waschvorgangs muss der Wasserzufuhrhahn vollständig geöffnet sein , s. Abb. 8.
4.4.4 Der Abflussschlauch, s. Abb. 9, muss sich in einer Höhe von mindestens 60 und maximal 90 cm über dem
Fussboden befinden. Falls diese Bedingung nicht eingehalten wird, wird die Maschine nicht arbeiten.
4.4.5 Für den Abfluss des Wassers unmittelbar in das Abwassersystem wird der Abflussschlauch der Maschine
über dem Knie des Abflusses (Geruchsverschluss) in das Rohr des Abwassersystems mit einem Innendurchmesser
nicht unter 40 mm angebracht , damit kein Rücksaugen des Abwassers in die Maschine erfolgt.
Der Abflussschlauch kann auch unmittelbar an den Geruchsverschluss laut Abb. 10 angeschlossen werden, falls
Seite 10 von 24
Abbildung 7
Abbildung 10
AUF
ZU
Abbildung 8
Abbildung 11
