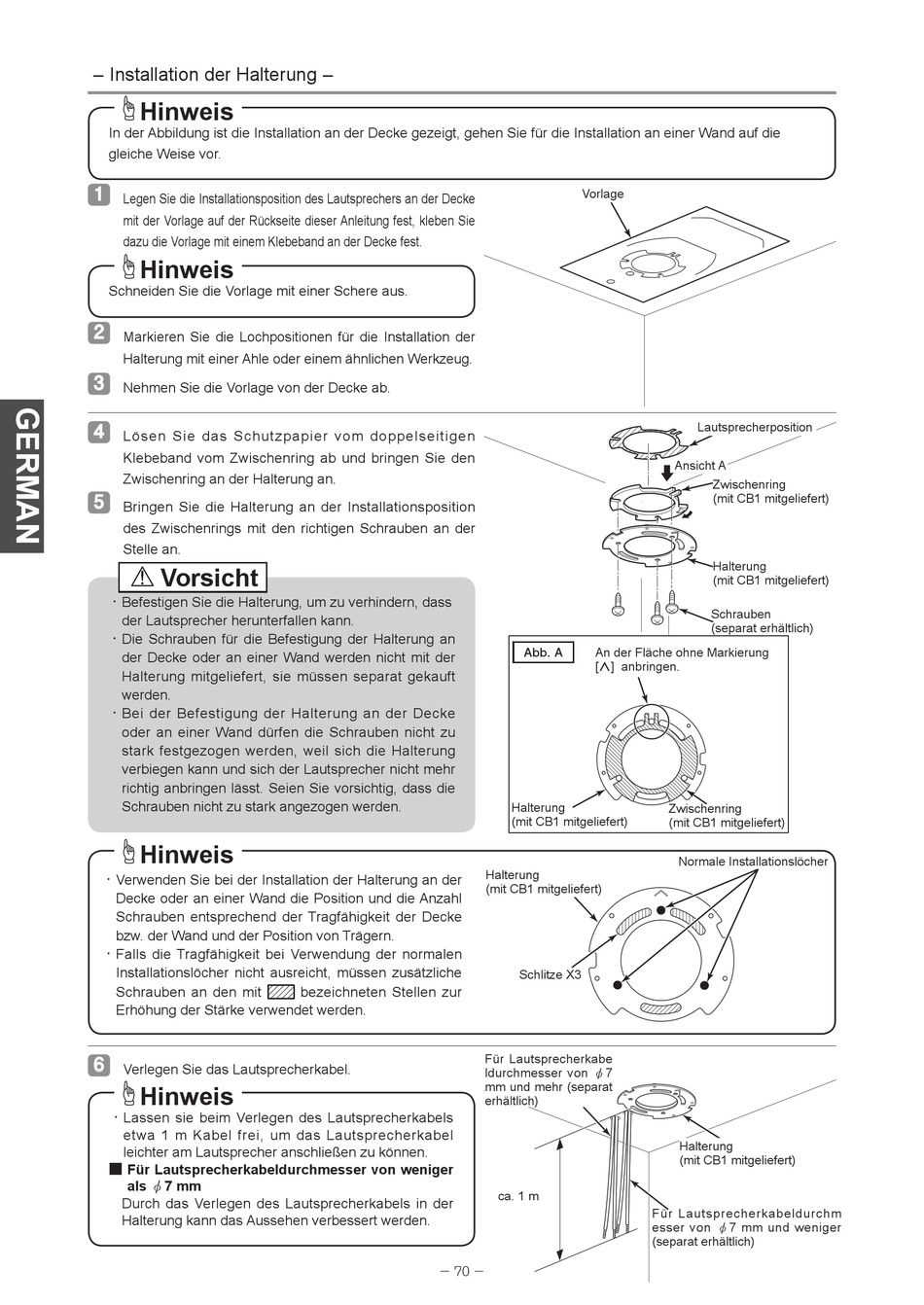

- Installation der Halterung -

Hinweis
In der Abbildung ist die Installation an der Decke gezeigt, gehen Sie für die Installation an einer Wand auf die
gleiche Weise vor.
1

Legen Sie die Installationsposition des Lautsprechers an der Decke
mit der Vorlage auf der Rückseite dieser Anleitung fest, kleben Sie
dazu die Vorlage mit einem Klebeband an der Decke fest.
Hinweis
Schneiden Sie die Vorlage mit einer Schere aus.
2

Markieren Sie die Lochpositionen für die Installation der
Halterung mit einer Ahle oder einem ähnlichen Werkzeug.
3

Nehmen Sie die Vorlage von der Decke ab.
4

Lösen Sie das Schutzpapier vom doppelseitigen
Klebeband vom Zwischenring ab und bringen Sie den
Zwischenring an der Halterung an.
5

Bringen Sie die Halterung an der Installationsposition
des Zwischenrings mit den richtigen Schrauben an der
Stelle an.
Vorsicht
･ Befestigen Sie die Halterung, um zu verhindern, dass
der Lautsprecher herunterfallen kann.
･  D ie Schrauben für die Befestigung der Halterung an
der Decke oder an einer Wand werden nicht mit der
Halterung mitgeliefert, sie müssen separat gekauft
werden.
･ Bei der Befestigung der Halterung an der Decke
oder an einer Wand dürfen die Schrauben nicht zu
stark festgezogen werden, weil sich die Halterung
verbiegen kann und sich der Lautsprecher nicht mehr
richtig anbringen lässt. Seien Sie vorsichtig, dass die
Schrauben nicht zu stark angezogen werden.
Hinweis
･ Verwenden Sie bei der Installation der Halterung an der
Decke oder an einer Wand die Position und die Anzahl
Schrauben entsprechend der Tragfähigkeit der Decke
bzw. der Wand und der Position von Trägern.
･ Falls die Tragfähigkeit bei Verwendung der normalen
Installationslöcher nicht ausreicht, müssen zusätzliche
Schrauben an den mit
Erhöhung der Stärke verwendet werden.
6

Verlegen Sie das Lautsprecherkabel.
Hinweis
･ Lassen sie beim Verlegen des Lautsprecherkabels
etwa 1 m Kabel frei, um das Lautsprecherkabel
leichter am Lautsprecher anschließen zu können.
■ Für Lautsprecherkabeldurchmesser von weniger
als φ7 mm

D urch das Verlegen des Lautsprecherkabels in der
Halterung kann das Aussehen verbessert werden.
bezeichneten Stellen zur
− 70 −
Vorlage
Abb. A
An der Fläche ohne Markierung
[∧] anbringen.
Halterung
(mit CB1 mitgeliefert)
Halterung
(mit CB1 mitgeliefert)
Schlitze X3
Für Lautsprecherkabe
ldurchmesser von φ7
mm und mehr (separat
erhältlich)
ca. 1 m
Für Lautsprecherkabeldurchm
esser von φ7 mm und weniger
(separat erhältlich)
Lautsprecherposition
Ansicht A
Zwischenring
(mit CB1 mitgeliefert)
Halterung
(mit CB1 mitgeliefert)
Schrauben
(separat erhältlich)
Zwischenring
(mit CB1 mitgeliefert)
Normale Installationslöcher
Halterung
(mit CB1 mitgeliefert)
