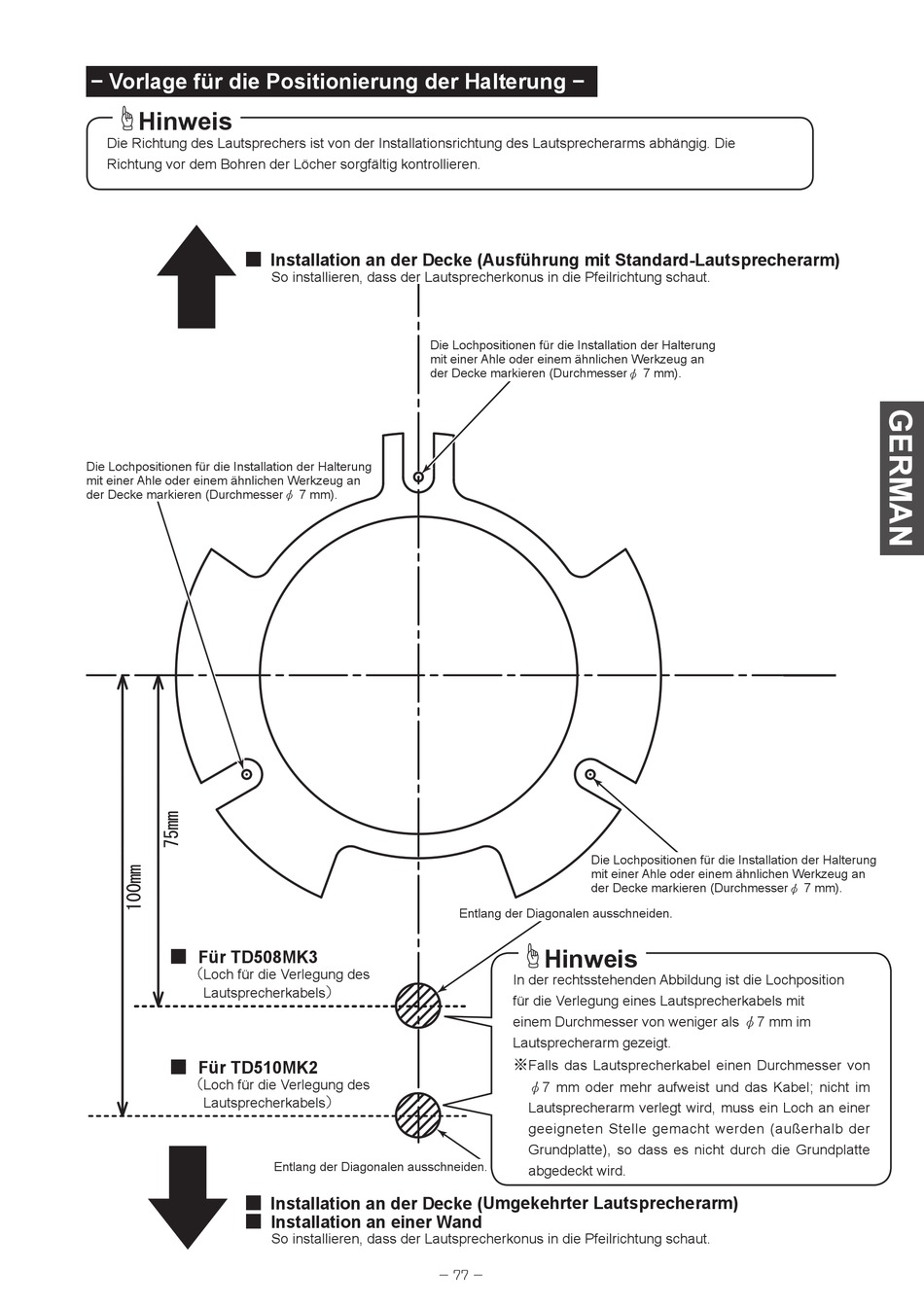

− Vorlage für die Positionierung der Halterung −
Hinweis
Die Richtung des Lautsprechers ist von der Installationsrichtung des Lautsprecherarms abhängig. Die
Richtung vor dem Bohren der Löcher sorgfältig kontrollieren.
■ Installation an der Decke (Ausführung mit Standard-Lautsprecherarm)
Die Lochpositionen für die Installation der Halterung
mit einer Ahle oder einem ähnlichen Werkzeug an
der Decke markieren (Durchmesserφ 7 mm).
■ Für TD508MK3
（ Loch für die Verlegung des
Lautsprecherkabels）
■ Für TD510MK2
（ Loch für die Verlegung des
Lautsprecherkabels）
■ Installation an der Decke (Umgekehrter Lautsprecherarm)
■ Installation an einer Wand
So installieren, dass der Lautsprecherkonus in die Pfeilrichtung schaut.
Die Lochpositionen für die Installation der Halterung
mit einer Ahle oder einem ähnlichen Werkzeug an
der Decke markieren (Durchmesserφ 7 mm).
Entlang der Diagonalen ausschneiden.
So installieren, dass der Lautsprecherkonus in die Pfeilrichtung schaut.
− 77 −
Die Lochpositionen für die Installation der Halterung
mit einer Ahle oder einem ähnlichen Werkzeug an
der Decke markieren (Durchmesserφ 7 mm).
Entlang der Diagonalen ausschneiden.
Hinweis
In der rechtsstehenden Abbildung ist die Lochposition
für die Verlegung eines Lautsprecherkabels mit
einem Durchmesser von weniger als φ7 mm im
Lautsprecherarm gezeigt.
※
F alls das Lautsprecherkabel einen Durchmesser von
φ7 mm oder mehr aufweist und das Kabel; nicht im
Lautsprecherarm verlegt wird, muss ein Loch an einer
geeigneten Stelle gemacht werden (außerhalb der
Grundplatte), so dass es nicht durch die Grundplatte
abgedeckt wird.
