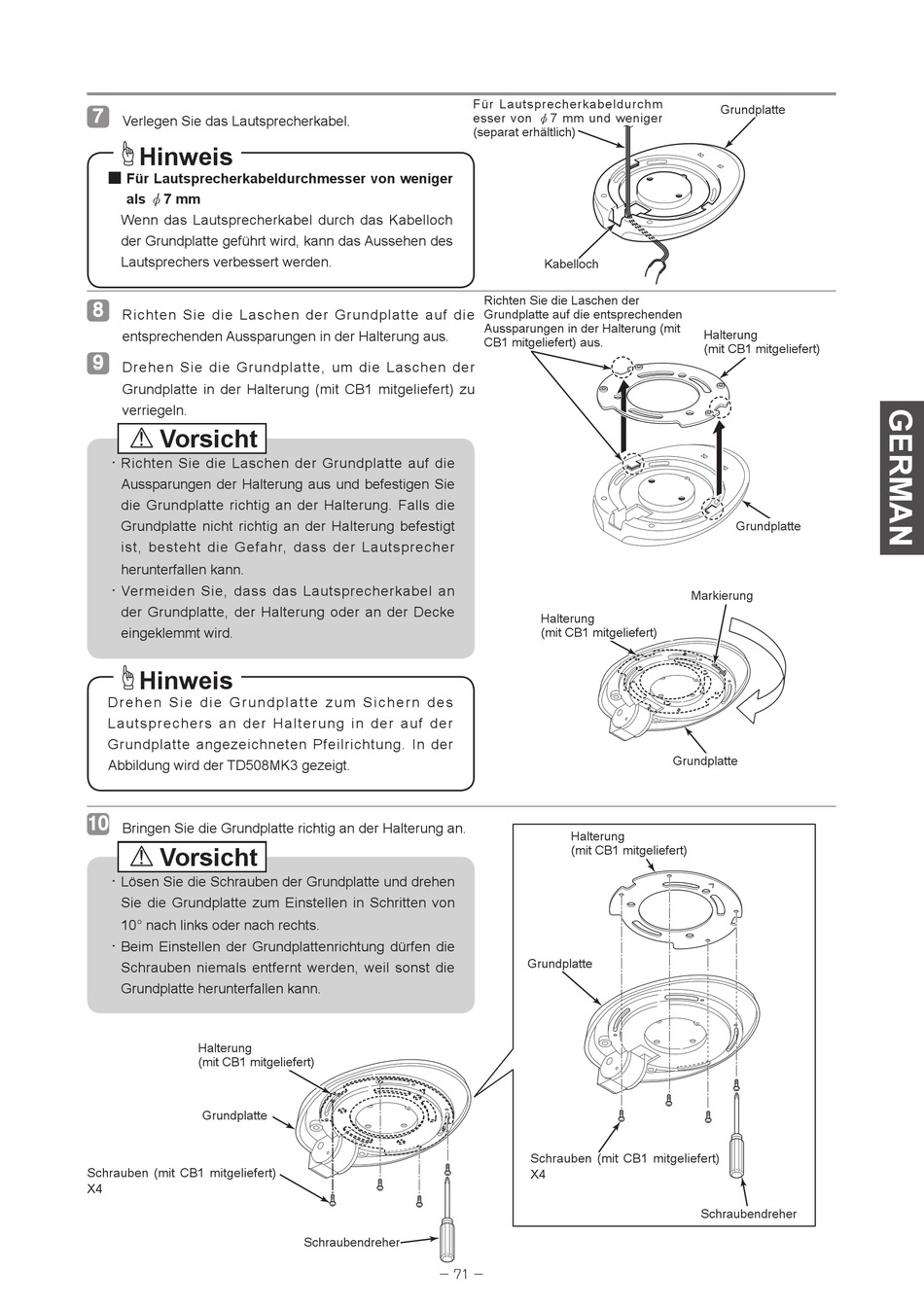

Eclipse TD508MK3 Bedienungsanleitung Seite 19

7

Verlegen Sie das Lautsprecherkabel.
Hinweis
■ Für Lautsprecherkabeldurchmesser von weniger
als φ7 mm
Wenn das Lautsprecherkabel durch das Kabelloch
der Grundplatte geführt wird, kann das Aussehen des
Lautsprechers verbessert werden.
8

Richten Sie die Laschen der Grundplatte auf die
entsprechenden Aussparungen in der Halterung aus.
9

Drehen Sie die Grundplatte, um die Laschen der
Grundplatte in der Halterung (mit CB1 mitgeliefert) zu
verriegeln.
Vorsicht
･ Richten Sie die Laschen der Grundplatte auf die
Aussparungen der Halterung aus und befestigen Sie
die Grundplatte richtig an der Halterung. Falls die
Grundplatte nicht richtig an der Halterung befestigt
ist, besteht die Gefahr, dass der Lautsprecher
herunterfallen kann.
･ Vermeiden Sie, dass das Lautsprecherkabel an
der Grundplatte, der Halterung oder an der Decke
eingeklemmt wird.
Hinweis
D r e h e n S i e d i e G r u n d p l a t t e z u m S i c h e r n d e s
Lautsprechers an der Halterung in der auf der
Grundplatte angezeichneten Pfeilrichtung. In der
Abbildung wird der TD508MK3 gezeigt.
10

Bringen Sie die Grundplatte richtig an der Halterung an.
Vorsicht
･ Lösen Sie die Schrauben der Grundplatte und drehen
Sie die Grundplatte zum Einstellen in Schritten von
10° nach links oder nach rechts.
･ Beim Einstellen der Grundplattenrichtung dürfen die
Schrauben niemals entfernt werden, weil sonst die
Grundplatte herunterfallen kann.
Halterung
(mit CB1 mitgeliefert)
Grundplatte
Schrauben (mit CB1 mitgeliefert)
X4
Für Lautsprecherkabeldurchm
esser von φ7 mm und weniger
(separat erhältlich)
Schraubendreher
− 71 −
Kabelloch
Richten Sie die Laschen der
Grundplatte auf die entsprechenden
Aussparungen in der Halterung (mit
CB1 mitgeliefert) aus.
Halterung
(mit CB1 mitgeliefert)
Halterung
(mit CB1 mitgeliefert)
Grundplatte
Schrauben (mit CB1 mitgeliefert)
X4
Grundplatte
Halterung
(mit CB1 mitgeliefert)
Grundplatte
Markierung
Grundplatte
Schraubendreher
