- Zusammenbau des Lautsprechers -
1
Setzen Sie den Sicherungsstift des Lautsprechers in das
entsprechende Loch des Lautsprecherarms und sichern
Sie ihn mit der Winkeleinstellmutter.
Hinweis
Setzen Sie den Führungsbolzen in das Loch des
Lautsprecherarms und richten Sie die drei Zapfen auf
die entsprechenden Löcher im Lautsprecher aus.
2
Ziehen Sie die Sechskantschraube am Lautsprecherarm
fest.
3
Bringen Sie den Lautsprecherarm an der
Grundplatte an.
Vorsicht
Seien Sie vorsichtig, dass Sie sich die Finger nicht am
beweglichen Teil des Lautsprecherarms einklemmen.
Hinweis
･ Stellen Sie beim Einbau des Lautsprecherarms den
Lautsprecherwinkel ein.
･ Bei der Einstellung des Lautsprecherwinkels wird für
Einzelheiten zum Ausrichten der Markierungen auf
die Seiten 64 bis 66 verwiesen.
4
Ziehen Sie die Halte- und die Winkeleinstellschraube
fest.
Vorsicht
Seien Sie vorsichtig, dass Sie sich die Finger nicht am
beweglichen Teil des Lautsprecherarms einklemmen.
Hinweis
Ziehen Sie die Halte- und die Winkeleinstellschraube
richtig fest.
5
Nehmen Sie die Feineinstellung des
Lautsprecherwinkels vor.
Hinweis
F ü r E i n z e l h e i t e n z u r F e i n e i n s t e l l u n g d e s
Lautsprecherwinkels wird auf den Abschnitt "Einstellen
des Lautsprecherwinkels" auf Seite 58 verwiesen.

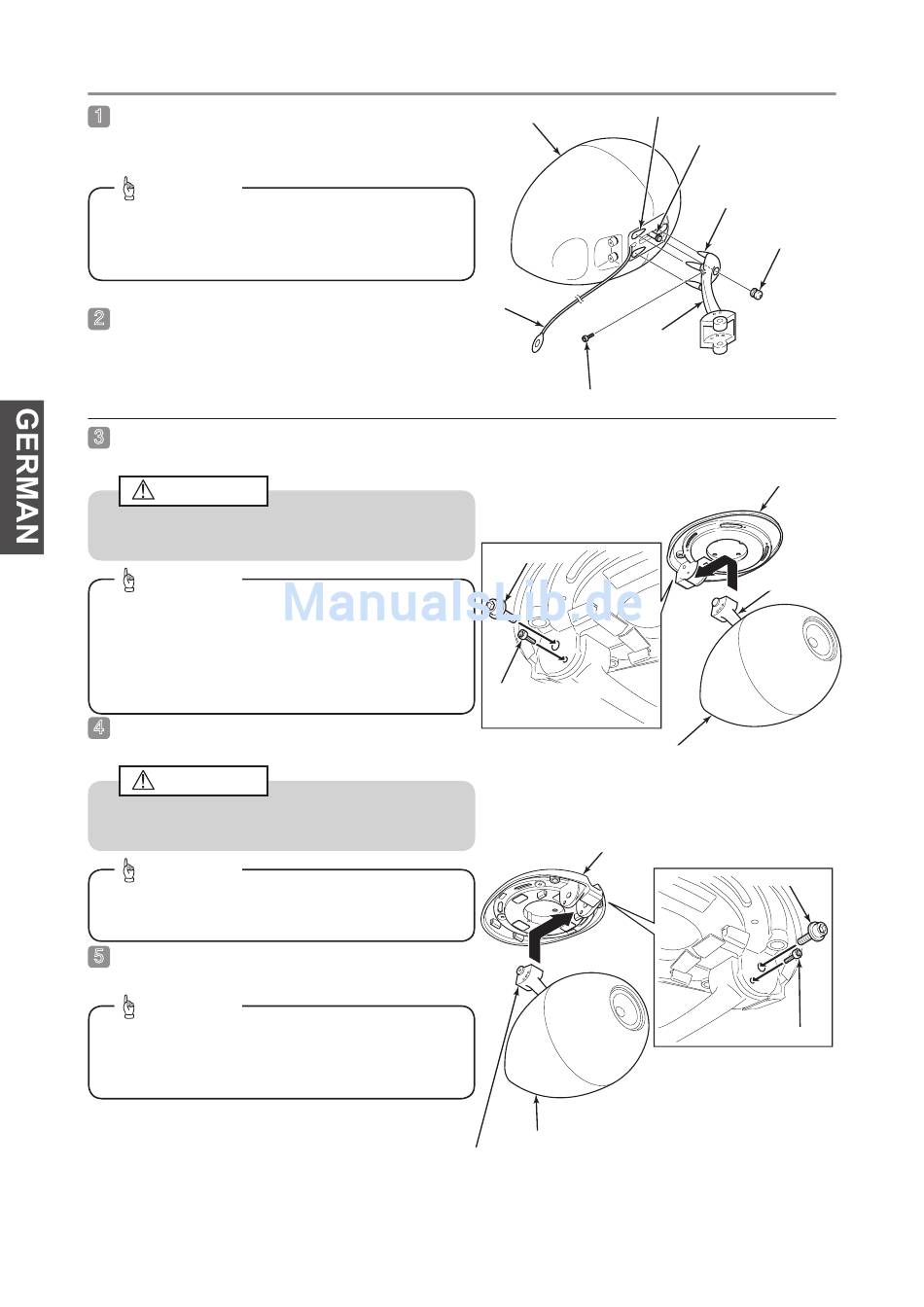

❶
Lautsprecher
Sicherungsdraht
(mit CB1 mitgeliefert)
Sechskantschraube
■
Installation des Lautsprecherarms an der
Grundplatte in der normalen Position
Halteschraube
Winkeleinstellschraube
■
Installation des Lautsprecherarms an der
Grundplatte in der umgekehrten Position
Grundplatte
❶
Lautsprecher
Lautsprecher
arm
− 72 −
Löcher X3
Sicherungsstift
Zapfen X3
Winkeleinstellmutter
1
2
Lautsprecherarm
Grundplatte
Lautsprecherarm
❶
Lautsprecher
Halteschraube
Winkeleinstellschraube
