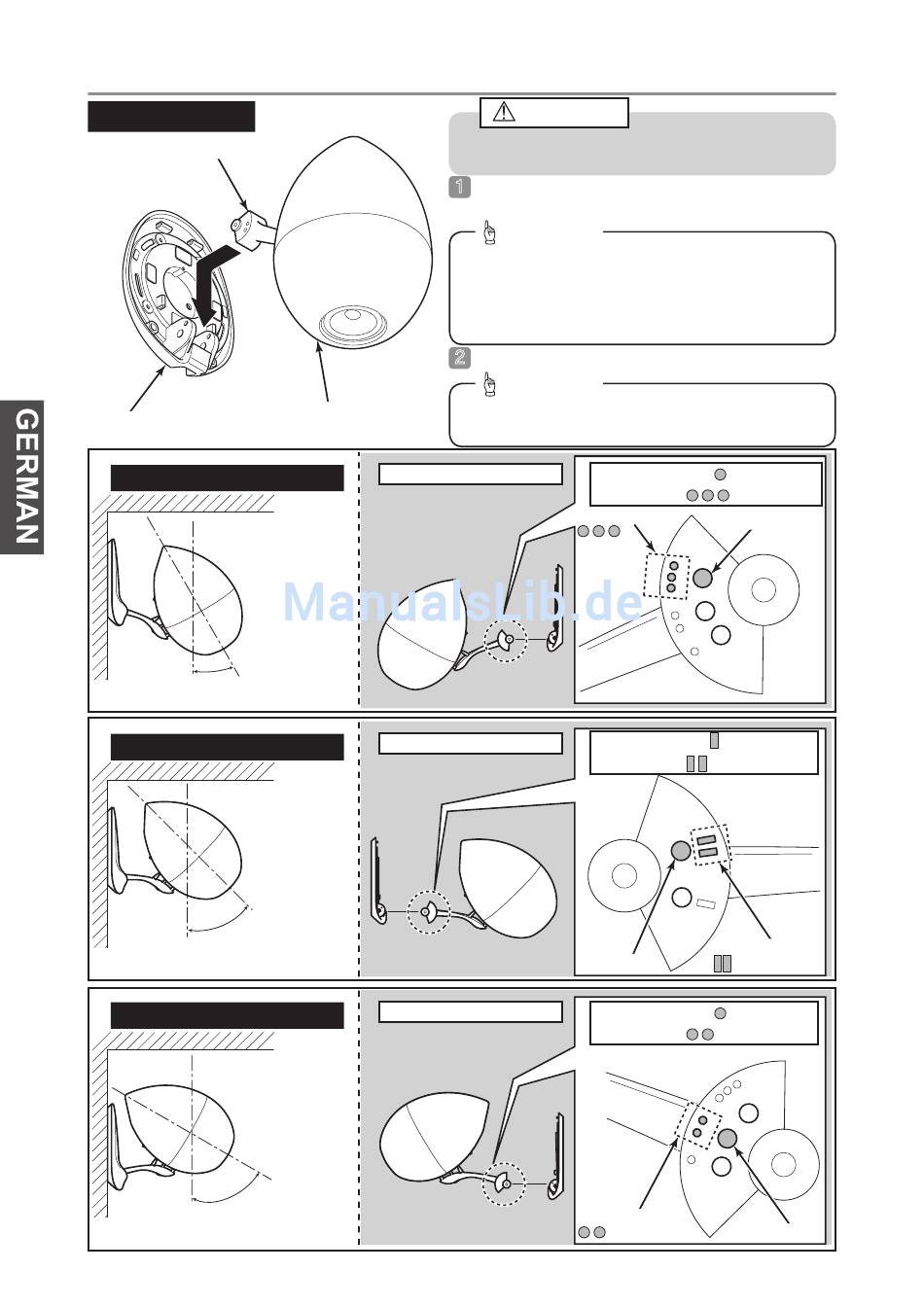

- Installation an einer Wand (Beispiel) -
Für TD508MK3
Lautsprecherarm
Grundplatte
Falls der Lautsprecherwinkel 30° beträgt
30°
Feineinstellbereich：20° ～ 45°
➡
(
Siehe Seite 58.)
Falls der Lautsprecherwinkel 45° beträgt
45°
Feineinstellbereich：35° ～ 60°
➡
(
Siehe Seite 58.)
Falls der Lautsprecherwinkel 60° beträgt
60°
Feineinstellbereich：50° ～ 75°
➡
(
Siehe Seite 58.)
1
2
❶
Lautsprecher
Lautsprecherarm: umgekehrt
Lautsprecherarm: umgekehrt
Lautsprecherarm: umgekehrt
− 66 −
Vorsicht
Nur der Lautsprecher TD508MK3 lässt sich an einer Wand installieren.
Der TD510MK2 kann nicht an einer Wand installiert werden.
Wählen Sie eine Installationsart für den Lautsprecherarm
entsprechend des Lautsprecherwinkels, der in dieser
Position verwendet wird.
Hinweis
･ Bei der Installation des Lautsprechers an einer Wand
wird der Lautsprecherarm umgekehrt.
･ Die Position des Lochs (Markierung) ist wichtig für den
Zusammenbau von Lautsprecher und Lautsprecherarm.
Für Einzelheiten wird auf den Abschnitt "Zusammenbau
des Lautsprechers" auf Seite 72 verwiesen.
Installieren Sie den Lautsprecher an einer Wand.
Hinweis
Für Einzelheiten zur Installation wird auf den Seiten 67
und 73 verwiesen.
Löcher：Seite mit
（Markierung：
Ausrichtmarkierung：
Löcher：Seite mit
（Markierung：
Löcher
Löcher：Seite mit
（Markierung：
Ausrichtmarkierung：
Markierung
）
Löcher
Markierung
）
角度調整ボルト穴
Ausrichtmarkierung：
Markierung
）
Löcher
