Theatrix PRO 48 LED

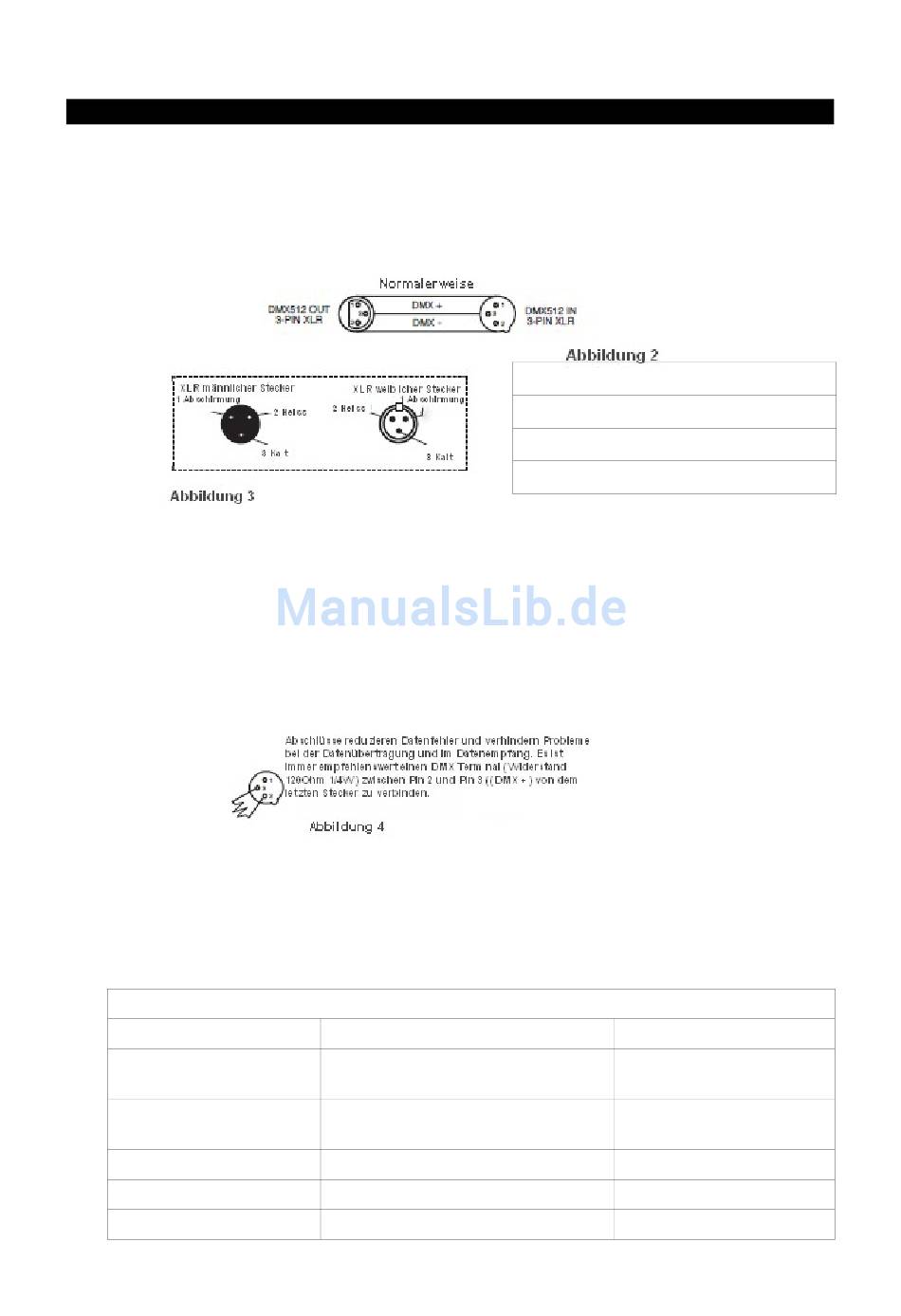

Beachten Sie: Befolgen Sie die Abbildungen zwei und drei, wenn Sie Ihre eigenen
Kabel herstellen. Benutzen Sie nicht die Erdungsöse des XLR Steckers. Sie dürfen
weder die Abschirmleitung des Kabels mit der Erdungsöse verbinden, noch dürfen
sie es zulassen, dass die Abschirmleitung das XLR Gehäuse berührt. Das Erden des
Schildes könnte zu einem Kurzschluss oder zu Fehlfunktionen führen.
Extrahinweis: Abschließen der Verkettung. Wenn längere Kabelabschnitte benutzt
werden, kann es nötig werden, um Fehlfunktionen zu vermeiden, an dem zuletzt
angeschlossenen Gerät einen Terminator zu verwenden. Ein Terminator ist ein 90-
120 Ohm 1/4 Watt Widerstand, der zwischen den Pins zwei und drei eines
männlichen XLR Steckers (DATA + und DATA -) angeschlossen wird. Diese
Vorrichtung wird in den weiblichen XLR Stecker des Geräts, das in einer Verkettung
als letztes angeschlossen wurde, eingesteckt um die Linie abzuschließen. Das
Benutzen eines Kabelterminators (ADJ Bestellnummer Z-DMX/T) reduziert die
Wahrscheinlichkeit von Fehlfunktionen.
XLR 5-Pin DMX Stecker. Manche Hersteller benutzen für die Datenübertragung XLR
Stecker mit 5 Pins anstatt mit 3 Pins. XLR 5-Pin Stecker können in DMX Linien an
XLR 3-Pin-Stecker angeschlossen werden. Wenn Sie standardmäßige XLR 5-Pin
Stecker in eine 3-Pin Linie einstecken wollen, müssen Sie einen Kabeladapter
benutzen. Diese Kabeladapter sind bereits in fast allen Elektrogeschäften erhältlich.
Die nachfolgende Tabelle beschreibt detaillier die richtige Anpassung der Kabel.
Leitung
Signalmasse/Abschirmun
g
Data Compliment (-
Signal)
Data True (+ Signal)
Nicht benutzt
Nicht benutzt
©American DJ Supply® - www.americanaudio.eu - Theatrix PRO 48 LED Benutzerhandbuch Seite 6
Umsetzung des XLR 3-Pin zu XLR 5-Pin Stecker
Weibliche 3-Pin XLR (Out)
XLR Pin Anordnung
Pin 1 = Abschirmung
Pin 2 = - Signalader (negativ)
Pin 3 = + Signalader (positiv)
Pin 1
Pin 2
Pin 3
Inbetriebnahme
Männliche 5-Pin XLR (In)
Pin 1
Pin 2
Pin 3
Pin 4 – nicht benutzen
Pin 5 – nicht benutzen
