Theatrix PRO 48 LED Inbetriebnahme
Stromzufuhr: Bevor Sie das Gerät an den Strom anschließen, vergewissern Sie
sich, dass die lokale Stromspannung der geforderten Spannung für den Theatrix
PRO 48 LED von American DJ® entspricht. Der Theatrix PRO 48 LED von American
DJ® ist als 120V und 220V Version erhältlich. Da die Leitungsspannung von
Veranstaltungsort zu Veranstaltungsort unterschiedlich sein kann, vergewissern Sie
sich, dass Sie den Scheinwerfer an eine Steckdose anschließen, deren
Stromversorgung zu Ihrem Gerät passt, bevor Sie versuchen es zu bedienen.
DMX-512: DMX steht für Digital Multiplex. Es ist ein internationales Steuerprotokoll,
das zur Kommunikation zwischen intelligenten Scheinwerfern und der Steuerung
benutz wird. Der DMX Kontroller sendet DMX Steuerungsdaten von dem Kontroller
zu dem Scheinwerfer. DMX Daten werden als serielle Daten von Scheinwerfer zu
Scheinwerfer via DATA „IN" und DATA „OUT" XLR Anschlüssen verschickt. Diese
Anschlüsse befinden sich auf allen DMX Scheinwerfern (auf den meisten Kontrollern
befinden sich nur DATA „OUT" Anschlüsse).
DMX-512 Verlinkungen: DMX ist ein Protokoll, dass es ermöglicht alle Typen und
Modelle verschiedener Hersteller zu verbinden und durch einen einzigen
Kontroller zu steuern - sofern alle Scheinwerfer und der Kontroller DMX konform
sind. Um den korrekten DMX Datentransfer bei der Nutzung mehrerer DMX
Scheinwerfer sicherzustellen, versuchen Sie den kürzest möglichen Kabelweg zu
nutzen. Die Reihenfolge, in der die Scheinwerfer in der DMX Verkettung verbunden
werden, hat keinen Einfluss auf die DMX Adressen. Zum Beispiel: Wenn einem
Scheinwerfer die Adresse 1 zugeteilt wird, kann er beliebig in der DMX Linie
positioniert werden, ob am Anfang, am Ende oder irgendwo in der Mitte. Wenn ein
Scheinwerfer die DMX Adresse 1 zugeteilt bekommt, weiß die Steuerung wohin die
für die Adresse 1 bestimmten DATEN zu schicken sind, unabhängig davon, wo sie in
der DMX Verkettung positioniert ist.
Datenkabel (DMX Kabel) Anforderungen (Für den DMX Betrieb): Der Theatrix
PRO 48 LED kann mithilfe des DMX-512 Steuerprotokolls gesteuert werden. Der
Theatrix PRO 48 LED ist ein Gerät das mit vier, fünf, sieben, acht, elf, sechzehn oder
neunzehn DMX Kanälen betrieben werden kann. Die DMX Adresse wird auf dem
Paneel der Rückseite des Theatrix PRO 48 LED eingestellt. Ihre

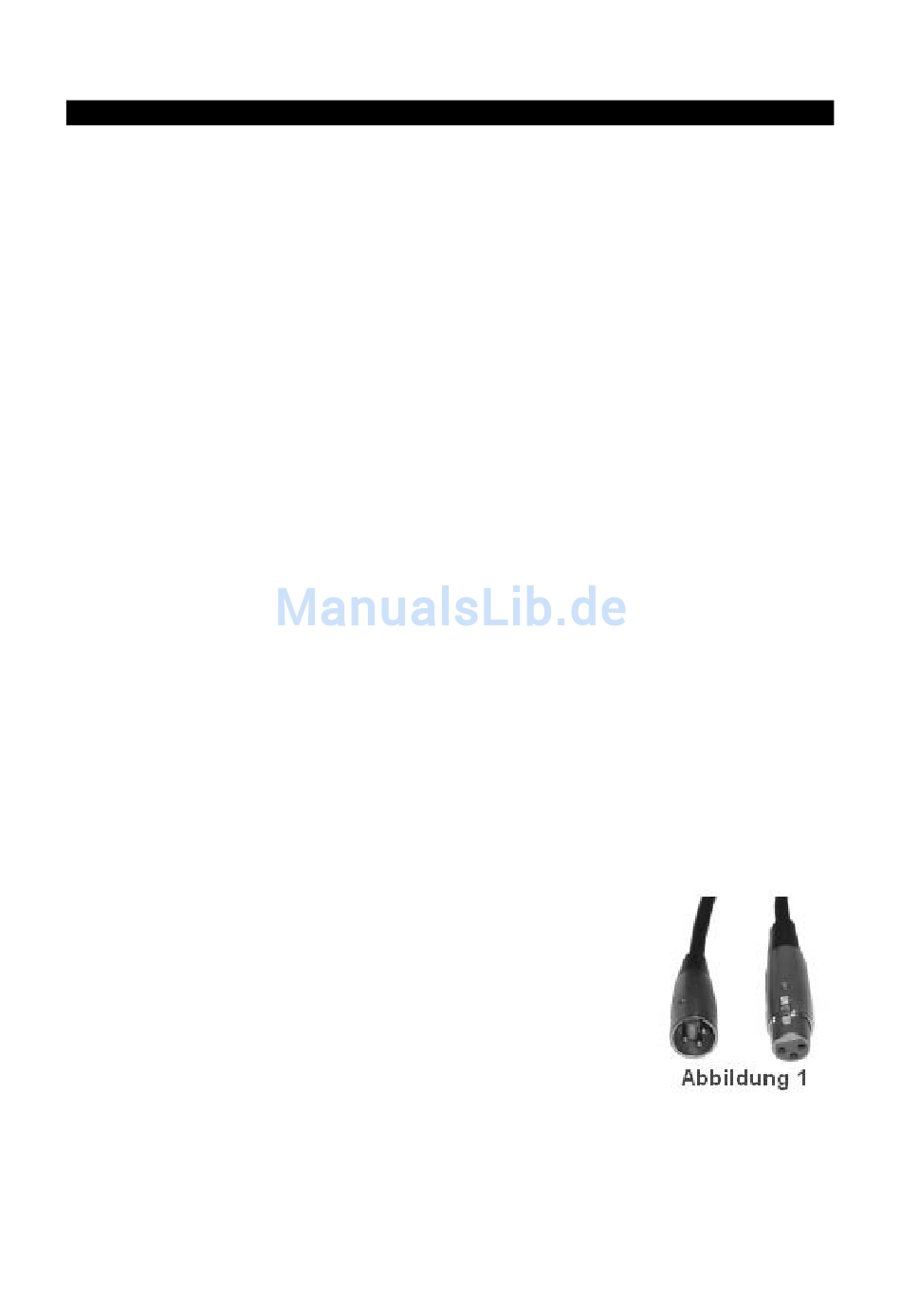

Anlage und Ihr DMX Controller benötigen Standart 3-Pin XLR
Stecker für den Dateneingang und den Datenausgang (Abbildung
1). Vergewissern Sie sich, falls Sie ihre eigenen Kabel herstellen,
dass Sie abgeschirmte Kabel mit zwei Leitungen nutzen (Diese
Kabel können in bereits fast allen Geschäften für Ton- und
Lichttechnik gekauft werden). Ihre Kabel sollten einen männlichen
und einen weiblichen XLR Stecker an jeweils einen der beiden
Enden haben. Achten Sie auch darauf, dass DMX Kabel
eingeschleift sein müssen und sich nicht teilen dürfen.
