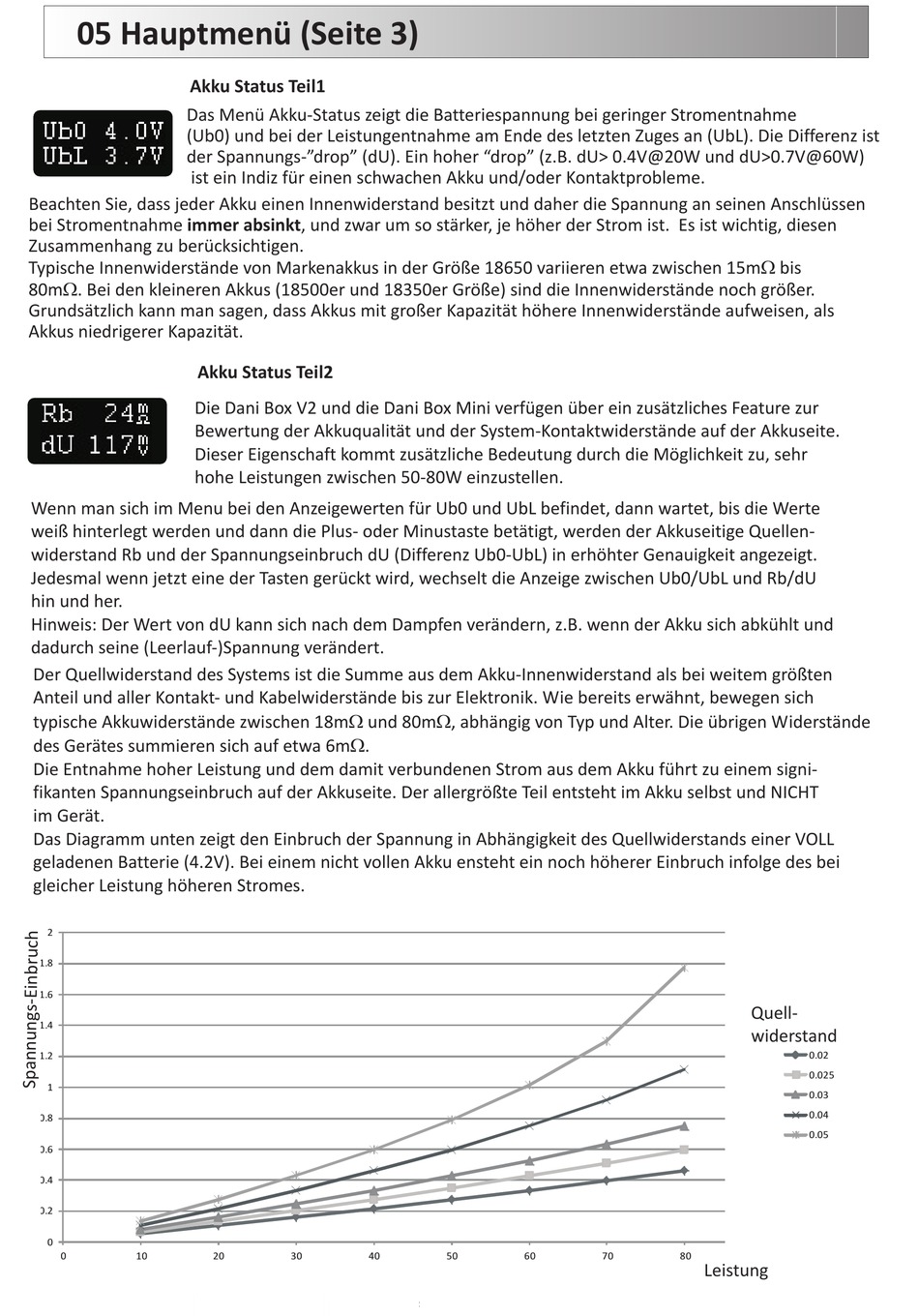

05 Hauptmenü (Seite 3)
Akku Status Teil1
Das Menü Akku-Status zeigt die Batteriespannung bei geringer Stromentnahme
(Ub0) und bei der Leistungentnahme am Ende des letzten Zuges an (UbL). Die Differenz ist
der Spannungs-"drop" (dU). Ein hoher "drop" (z.B. dU> 0.4V@20W und dU>0.7V@60W)
ist ein Indiz für einen schwachen Akku und/oder Kontaktprobleme.
Beachten Sie, dass jeder Akku einen Innenwiderstand besitzt und daher die Spannung an seinen Anschlüssen
bei Stromentnahme
immer absinkt
Zusammenhang zu berücksichtigen.
Typische Innenwiderstände von Markenakkus in der Größe 18650 variieren etwa zwischen 15m bis
80m . Bei den kleineren Akkus (18500er und 18350er Größe) sind die Innenwiderstände noch größer.
W
Grundsätzlich kann man sagen, dass Akkus mit großer Kapazität höhere Innenwiderstände aufweisen, als
Akkus niedrigerer Kapazität.
Akku Status Teil2
Die Dani Box V2 und die Dani Box Mini verfügen über ein zusätzliches Feature zur
Bewertung der Akkuqualität und der System-Kontaktwiderstände auf der Akkuseite.
Dieser Eigenschaft kommt zusätzliche Bedeutung durch die Möglichkeit zu, sehr
hohe Leistungen zwischen 50-80W einzustellen.
Wenn man sich im Menu bei den Anzeigewerten für Ub0 und UbL befindet, dann wartet, bis die Werte
weiß hinterlegt werden und dann die Plus- oder Minustaste betätigt, werden der Akkuseitige Quellen-
widerstand Rb und der Spannungseinbruch dU (Differenz Ub0-UbL) in erhöhter Genauigkeit angezeigt.
Jedesmal wenn jetzt eine der Tasten gerückt wird, wechselt die Anzeige zwischen Ub0/UbL und Rb/dU
hin und her.
Hinweis: Der Wert von dU kann sich nach dem Dampfen verändern, z.B. wenn der Akku sich abkühlt und
dadurch seine (Leerlauf-)Spannung verändert.
Der Quellwiderstand des Systems ist die Summe aus dem Akku-Innenwiderstand als bei weitem größten
Anteil und aller Kontakt- und Kabelwiderstände bis zur Elektronik. Wie bereits erwähnt, bewegen sich
typische Akkuwiderstände zwischen 18m und 80m , abhängig von Typ und Alter. Die übrigen Widerstände
des Gerätes summieren sich auf etwa 6m .
Die Entnahme hoher Leistung und dem damit verbundenen Strom aus dem Akku führt zu einem signi-
fikanten Spannungseinbruch auf der Akkuseite. Der allergrößte Teil entsteht im Akku selbst und NICHT
im Gerät.
Das Diagramm unten zeigt den Einbruch der Spannung in Abhängigkeit des Quellwiderstands einer VOLL
geladenen Batterie (4.2V). Bei einem nicht vollen Akku ensteht ein noch höherer Einbruch infolge des bei
gleicher Leistung höheren Stromes.
2
1.8
1.6
1.4
1.2
1
0.8
0.6
0.4
0.2
0
0
10
, und zwar um so stärker, je höher der Strom ist. Es ist wichtig, diesen
W
W
20
30
40
W
50
60
70
W
Quell-
widerstand
0.02
0.025
0.03
0.04
0.05
80
90
Leistung
