05 Hauptmenü (Seite 2)

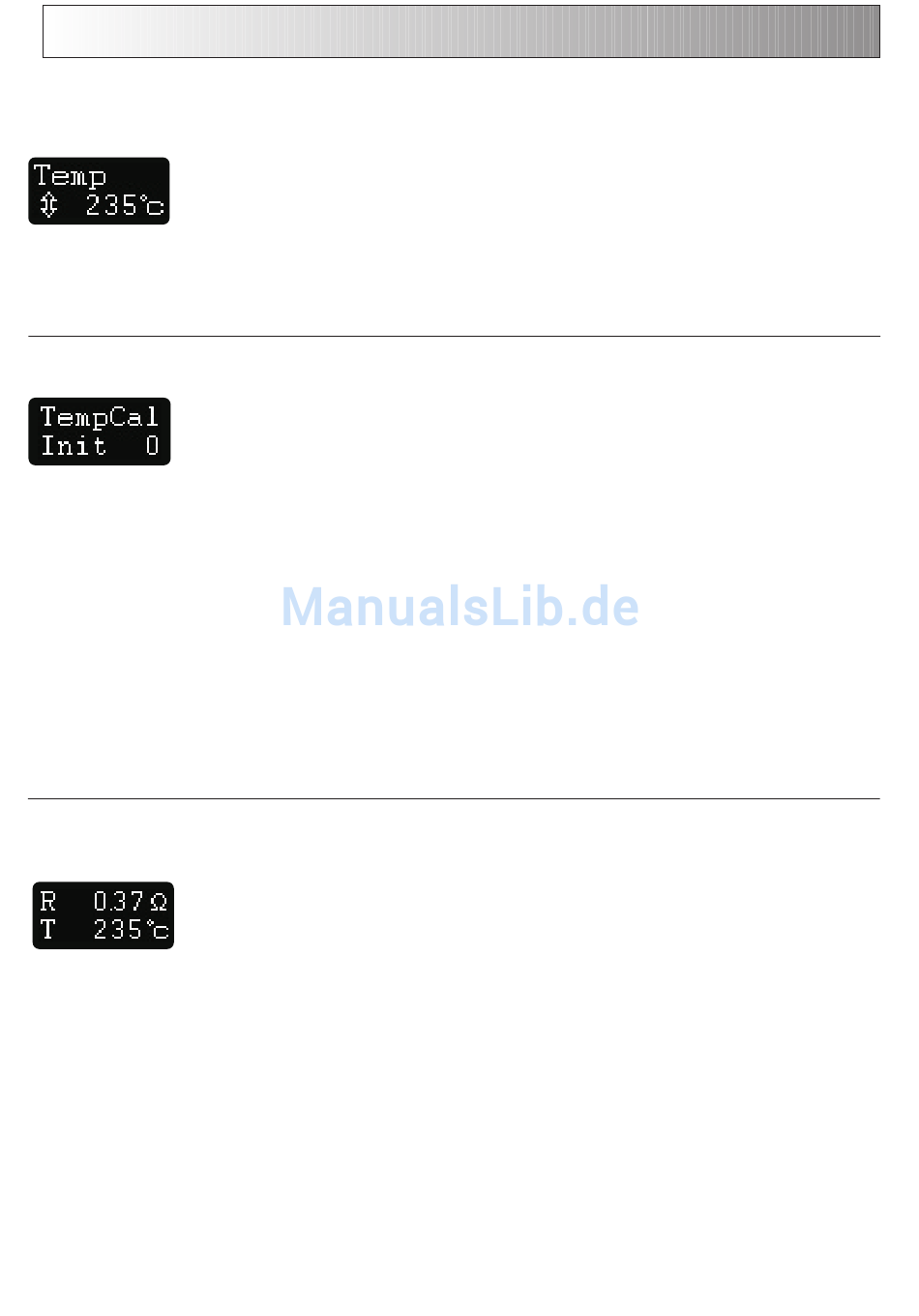

Temperature (Temperatureinstellung)
Dieser Menüpunkt ist nur bei aktiviertem temperaturgerelten Dampfen verfügbar
und
sich das Menü in Abhängigkeit von der Betriebsart auf die minimal erforderlich Größe.
Der Menüpunkt stellt den Sollwert für das temperaturgeregelte Dampfen ein. Der Sollwert ist zwischen 120°C
bis 280°C (250°F- 540°F) in Schritten von5°C (10°F) einzustellen. Für eine präzise Regelung ist die korrekte
Durchführung einer Referenzmessung (TempCal Init) erforderlich, siehe nächster Menüpunkt.
Manueller Wicklungs-Temperatur-Abgleich
Dieser Menüpunkt wird nur bei temperaturgeregeltem Dampfen angezeigt (siehe
Heater-Control Menü). Der Abgleich misst den Wicklungswiderstand bei Raum-
temperatur (20°C) als Referenzwert für die Temperaturregelung. Die Durchführung
des Abgleichs beginnt mit der Initialisierung "Init" und muss nochmals bestätigt
werden ("Confirm"), um einen versehentlichen Abgleich zu vermeiden. Während er Kalibrierung erscheint
"Process" im Display.
Um mehr über die Bedeutung der Referenzmessung zu erfahren, empfehlen wir die Lektüre der Applikations-
schrift "Hinweise zum temperaturgeregelten Dampfen". Für eine hohe Genauigkeit ist es wichtig, dass der
Verdampfer bzw. die Wicklung zum Zeitpunkt des Abgleich eine Temperatur von etwa 20°C aufweist. Wird
der Abgleich bei einer anderen Temperatur durchgeführt, erfolgt die Regelung mit einer entsprechenden
Abweichung. Wird beispielsweise bei 40°C abgeglichen, ist die geregelte Temperatur um 20°C höher, als
gewünscht.
Ebenfalls wichtig für eine genaue Regelung ist die Einstellung des richtigen Temperaturkoeffizienten des
Drahtes. Für Drähte mit kleinem Koeffizienten - meist Edelstahldrähte - empfehlen wir dringend Wicklungen
mit einem Widerstnad größer etwa 0.7 Ohm zu verwenden. Anderenfalls ist die Regelung nur bedingt genau,
da bereits kleinste Änderungen von zum Beispiel Kontaktwiderständen zu erheblichen Abweichung in der
Ermittlung der Temperatur führen.
Wicklungs-Widerstand und -Temperatur
In diesem Anzeige-Menüpunkt wird der Wicklungswiderstand angezeigt. Die Anzeige
reicht von 0.0 to 9.90 Ohm. Sofern temperaturgeregeltes Dampfen aktiviert ist, wird
zudem die aktuelle Wicklungstemperatur angezeigt, anderenfalls erscheint T ---.
Sollte bei Raumtemperatur und abgkühltem Verdampfer die Anzeige der Temperatur deutlich von 20°C
abweichen, ist es empfehlenswert, eine erneute Kalibriermessung durchzuführen. Hinweis: Bei Wicklungen
mit sehr geringem Widerstand und oder Koeffizienten kann eine leichte mechanische Änderung aufgrund
von veränderten Übergangswiderständen zu drastisch anderen Temperaturen führen. Es empfiehlt sich also
die Verwendung von Drahtsorten mit hohen Koeffizienten und geringer Leitfähigkeit wie dem
NiFe/Resistherm-Draht von dicodes.
wird auch nur dann angezeigt
(siehe
Heater-Control
Menü). Insofern adaptiert
