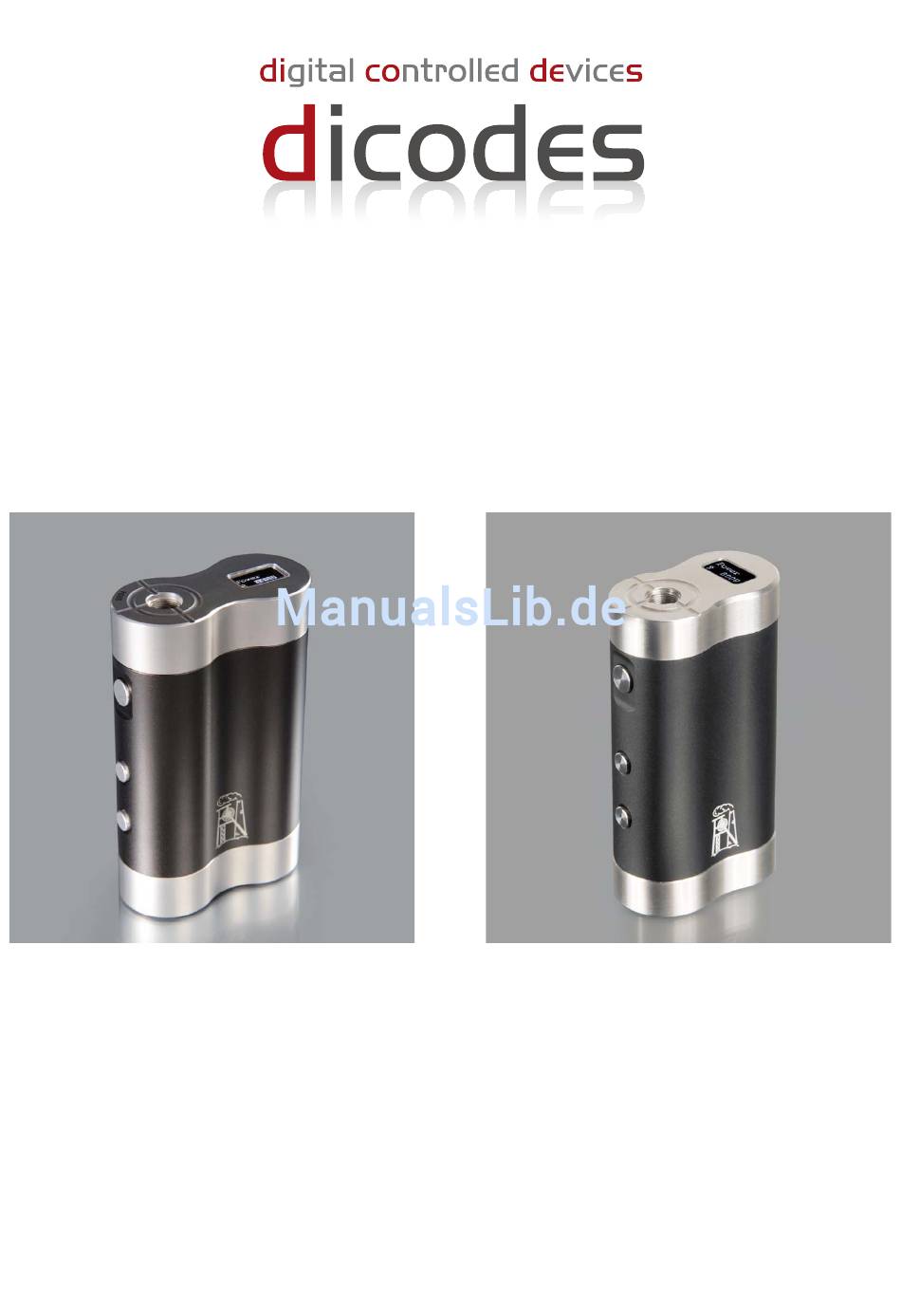

- Seite 1 Dani Box V2 Dani Box Mini Bedienungsanleitung...

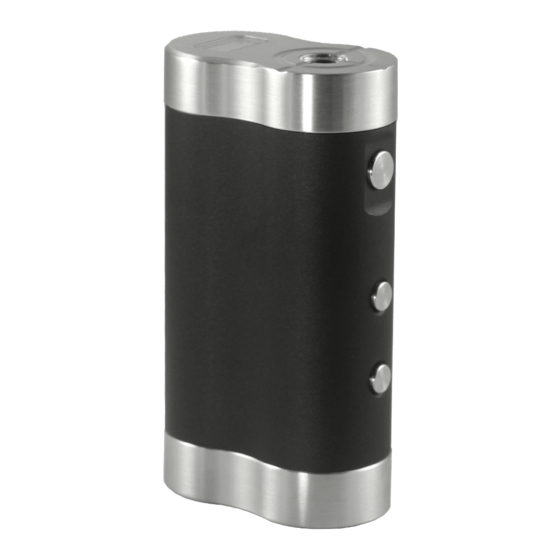

- Seite 2 Das Gehäuse ist aus hochwertig eloxiertem Aluminium gefertigt und wird in unterschiedlichen Farben angeboten. Das Kopf- und Bodenteil ist aus Edelstahl gefertigt und besitzt bei der Dani Box V2 ein Satin-Finish und bei der Dani Box Mini eine gebürstete Edelstahloptik.
- Seite 3 02 Features - 5 bis 80W mit einem Li-Ion Akku der Größe 18650 - einstellbare Akku-Entlade-Schlußspannung von 2.5-3V - bis zu 11V Ausgangsspannung - bis zu 22A Ausgangsstrom - System-Quellenwiderstandsermittlung - gefederter Mittelpol aus Kupfer-Beryllium - Temperaturgeregeltes Dampfen mit verschiedenen Drahtmaterialien - Mechanischer AT Modus (”Bypass”, elektronisch überlastgeschützt) - 10 Modi...
-
Seite 4: Menü-Übersicht
03 Anzeige des Akkuträgers Der Akkuträger verfügt über ein graphisches OLED-Display, auf dem alle wichtigen Informationen während und/oder für 4 Sekunden nach dem Dampfen angezeigt werden. Temperatur Anzeige der Akkuspannung während des temperaturgeregeltem Dampfen, Dampfens also inklusive Akku-Symbol. sonst ein etwaiger Einbrüche (drop). - Seite 5 05 Hauptmenü (Seite 1) Ein/Ausschalten, Tastensperre und Menübedienung Die Dani Boxen besitzen drei Tasten: Einen etwas größeren Feuerknopf, der ergonomisch günstig unterhalt des Verdampfers angebracht ist, sowie zwei kleinere Plus- und Minus- Tasten unterhalb des Feuerknopfs. Sie werden durch fünfmaliges kurzes Betätigen einer der drei Tasten eingeschaltet. Es erscheint der Schriftzug “Hello..”...
- Seite 6 Widerstand und oder Koeffizienten kann eine leichte mechanische Änderung aufgrund von veränderten Übergangswiderständen zu drastisch anderen Temperaturen führen. Es empfiehlt sich also die Verwendung von Drahtsorten mit hohen Koeffizienten und geringer Leitfähigkeit wie dem NiFe/Resistherm-Draht von dicodes.
- Seite 7 Akkus niedrigerer Kapazität. Akku Status Teil2 Die Dani Box V2 und die Dani Box Mini verfügen über ein zusätzliches Feature zur Bewertung der Akkuqualität und der System-Kontaktwiderstände auf der Akkuseite. Dieser Eigenschaft kommt zusätzliche Bedeutung durch die Möglichkeit zu, sehr hohe Leistungen zwischen 50-80W einzustellen.
- Seite 8 05 Hauptmenü (Seite 4) Hinweise zum Dampfen mit sehr hohen Leistungen Beim Dampfen mit hohen Leistungen , also 50-80W (ein Akkubetrieb), empfehlen wir dringend die Verwendung nur der besten hochstromfähigen Akkus und der Sicherstellung sauberer Kontakte. Bitte bedenken Sie stets, dass die Entnahme von 80W Nutzleistung aus einem “high-drain” Akku immer auch eine erhebliche Verlustleistung im Akku selbst und an den Übergangswiderständen erzeugt, die die effektive Dampfzeit reduziert und zu einem Spannungseinbruch führt.
- Seite 9 In solchen Fällenl ist es besser, die Drahtsorte “Other” zu wählen und den Koeffinzienten im Extended Functions Menü einzustellen (sofern bekannt). Bei Verwendung von dicodes-Draht (RESISTHERM) ist dagegen garantiert, dass der Draht immer den gleichen Temperaturkoeffizienten aufweist, weil er speziell für die Temperaturregelung entwickelt wurde. Die Regelgenauigkeit ist dann auch am höchsten.
- Seite 10 05 Hauptmenü (Seite 6) 2. Heater Protection Modus Der Heater Protection Modus bewirkt ein periodisches Unterbrechen der Leistungszu- fuhr. Die Länge und der Abstand der Unterbrechungen wird über den Parameter “Heater Prot” im Extended-Functions-Sub-Menü “Mod-Menu” eingestellt. Das regelmäßige Abschalten lässt dem Verdampfer kurz Zeit, damit Liquid nachfließen kann und wirkt so einem weitereren Temperaturanstieg entgegen.
- Seite 11 05 Hauptmenü (Seite 7) Grafik zur Boost-Function Feuertaster Feuertaster Leistung Leistung Boost-Time=4..10 Boost-Time =1..5 Boost-Pwr Boost-Pwr Power Zeit Zeit Extended Functions Menü (Erweiterungs-Menü) Das Extended Functions Menü bietet drei logisch gruppierte Untermenüs: Heater Menü Einstellungen für den Verdampfer Mod Menü Einstellungen von individuellen Werten bei Nutzung des AT Value Menü...
- Seite 12 Liste der vordefinierten Materialien auftaucht (”Other” im HCtrl-Menü). Bereich 050-650. Die vordefinierten Drahtsorten sind: dicodes-Draht (320), Nickel (620), Titan (350), Ss304 (105, V2A), Ss316 (88), SS316L (92), NiFe48 (480), Other (32) (Einstellwert=Literatur-Koeffizient *10E+5 K, Bsp.: Ni 6.2E-3 *1/K *10E5*K = 620) (*2 ) Einstellung 1 (schnellste) bis 3 ohne Animation (Einschiebe-Effekt), 4 mit Einschiebe-Effekt.
- Seite 13 Die Begrenzung der Leistung ist sinnvoll beim nicht-temperaturgeregelten Dampfen und der Verwen- dung kleiner Heizwicklungen oder Verdampfer, um ein Durchbrennen der Wicklung zu verhindern. Alle dicodes Geräte besitzen die Funktion, die minimale Akku-Entladegrenze zwischen 2.5V und 3V einzustellen. Praktisch alle verfügbaren Akkus dürfen bis auf 2.5V oder 2.7V entladen werden.
- Seite 14 06 Extended Functions Menu Weitere Erläuterungen zu einzelnen Punkten im Extended Functions Menü Seite 2 Der Anzeige Modus “Display Mode” schaltet die Anzeige verschiedener Werte nach oder während des Dampfens ein und aus. Mit Display Mode = cont werden weder nach noch während des Zugs Werte angezeigt. Bei Display Mode =post oder cont und temperaturgeregeltem Dampfen werden nach bzw.
- Seite 15 06 Extended Functions Menu Weitere Erläuterungen zu einzelnen Punkten im Extended Functions Menü Seite 3 Im Extended Functions Menu gibt es ein weiteres Untermenü, das dem Benutzer einige statistische Werte über sein Dampfverhalten angibt. Dabei gibt zwei Typen von Werten: Zählerwerte, die der Benutzer auf 0 zurücksetzen kann und solche, bei denen ein Zurücksetzen nicht möglich ist.
- Seite 16 Sollte ein fehlerhaftes, zurück gesendetes Gerät nicht unter die Garantiebedingungen fallen, wird der Kunde darüber informiert und noch vor einer Reparatur ein Kostenvoranschlag unterbreitet. Die Kosten für den Versand eines Geräts vom Kunden an dicodes sind in keinem Fall durch die Garantie abgedeckt.
-
Seite 17: Hinweise Und Garantiebedingungen
Friedrich der Große 70 D-44628 Herne Germany Tel.: +49 2323 1463635 Email: info@dicodes-mods.de Web: www.dicodes-mods.de Irrtum vorbehalten. Technische und Inhaltliche Änderung ohne Ankündigung vorbehalten c copyrights dicodes GmbH, Germany. Kein unerlaubtes Kopieren. 10.04.2018 dicodes DaniBoxes Manual, DE, revision 1...
