Netzanschluss - Hinweise für den Installateur
WARNUNG!
Unsachgemäßer elektrischer An-
schluss kann zu elektrischem Schlag
und/oder Kurzschluss führen.
• Der Anschluss an das Stromnetz darf
nur durch eine autorisierte Elektro-
fachkraft erfolgen, die beim örtlichen
Energieversorgungsunternehmen zu-
gelassen ist, wie z.B. unser TECHNIK
SERVICE (siehe „Unser Service" auf
Seite 39). Nur so haben Sie unse-
re Garantie und ausreichende Sicher-
heit.
• Da das Gerät nicht über eine zugäng-
liche Trennvorrichtung allpolig vom
Netz getrennt werden kann, muss
eine allpolige Trennvorrichtung ge-
mäß Überspannungskategorie III in
der Hausinstallation mit mindestens
3 mm Kontaktabstand vorgeschaltet
sein; hierzu zählen Sicherungen, LS-
Schalter und Schütze.
Anschlussbedingungen
Das Gerät ist für folgende Wechselspan-
nungen ausgelegt:
– 230 V 1N~ / 50 Hz, 32 A
– 400 V 2N~ / 50 Hz, 16 A
– 400 V 3N~ / 50 Hz, 16 A
– Es ist eine separate Stromversorgung
erforderlich.
– Die verwendete Netzanschlusslei-
tung muss den Bestimmungen der
DIN EN 60335-1 entsprechen (z.B. Typ
H05VV-F).
– Je nach Anschlussart müssen der Lei-
terquerschnitt gewählt und die Kontakt-
brücken eingesetzt bzw. entfernt werden
(siehe Abb. rechts).
– Beim Anschluss müssen die VDE-Be-
stimmungen sowie die „Technischen An-
schlussbedingungen" beachtet werden.
– Berührungsschutz muss gewährleistet
sein.
PBF4VI512FTB2M
Netzleitung anschließen
Die Klemmleiste und die Anschlusspläne be-
finden sich auf der Unterseite des Gerätes.
1. Schalten Sie vor dem Zugang zu den
Anschlussklemmen alle Versorgungs-
stromkreise aus und sichern Sie diese
gegen Wiedereinschalten.
2. Vergewissern Sie sich, dass die An-
schlussleitungen allpolig spannungsfrei
sind und eine wirksame Erdung möglich
ist.
3. Nehmen Sie je nach Anschluss-Art die
Brücken gemäß Schaltbild herausneh-
men bzw. setzen Sie sie ein.
4. Klemmen Sie die Adern gemäß der
nachfolgend abgebildeten Schaltbilder
an.
5. Verlegen Sie das Anschlusskabel so,
dass es die Unterseite des Kochfeldes
nicht berührt, da diese während des Be-
triebs heiß werden kann.

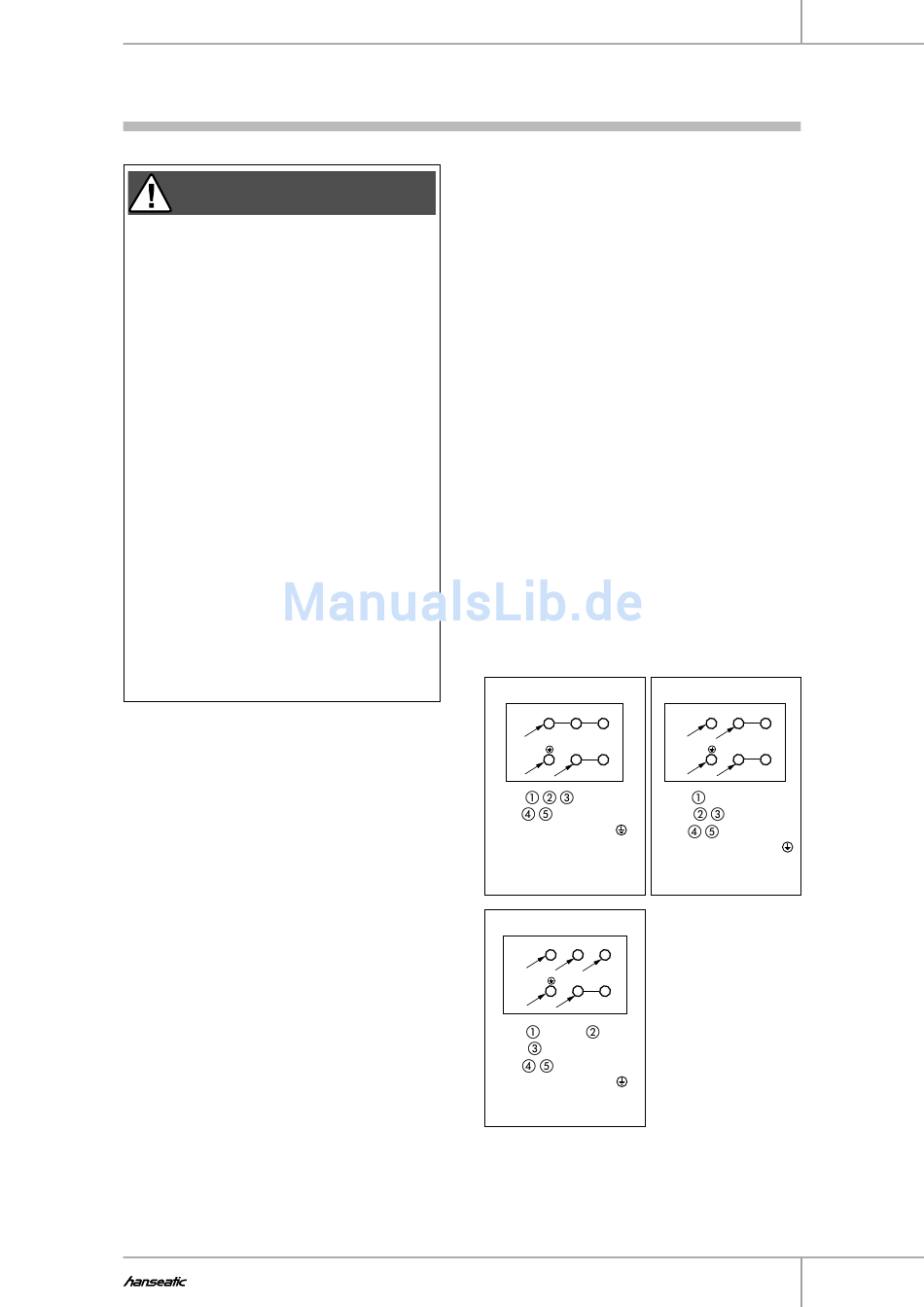

230 V 1N~ / 50 Hz
1
2
3
L1
5
4
PE
N
L1 an
(gebrückt)
L1 an
N an
(gebrückt)
L2 an
Schutzleiter (PE) an
N an
Leiterquerschnitt:
Schutzleiter (PE) an
3 x 4 mm
2
Leiterquerschnitt:
4 x 2,5 mm
400 V 3N~ / 50 Hz
1
2
3
L1
L2
L3
5
4
PE
N
,
L1 an
, L2 an
L3 an
L1-L3: Phase(n)
N an
(gebrückt)
N:
Schutzleiter (PE) an
PE:
Leiterquerschnitt:
5 x 2,5 mm
2
Vorbereitung
400 V 2N~ / 50 Hz
1
2
3
L1
L2
5
4
PE
N
(gebrückt)
(gebrückt)
2
Null-Leiter
Schutzleiter
(Erde)
13
