Verwandte Anleitungen für hanseatic PBF4VI508FTB
Inhaltszusammenfassung für hanseatic PBF4VI508FTB

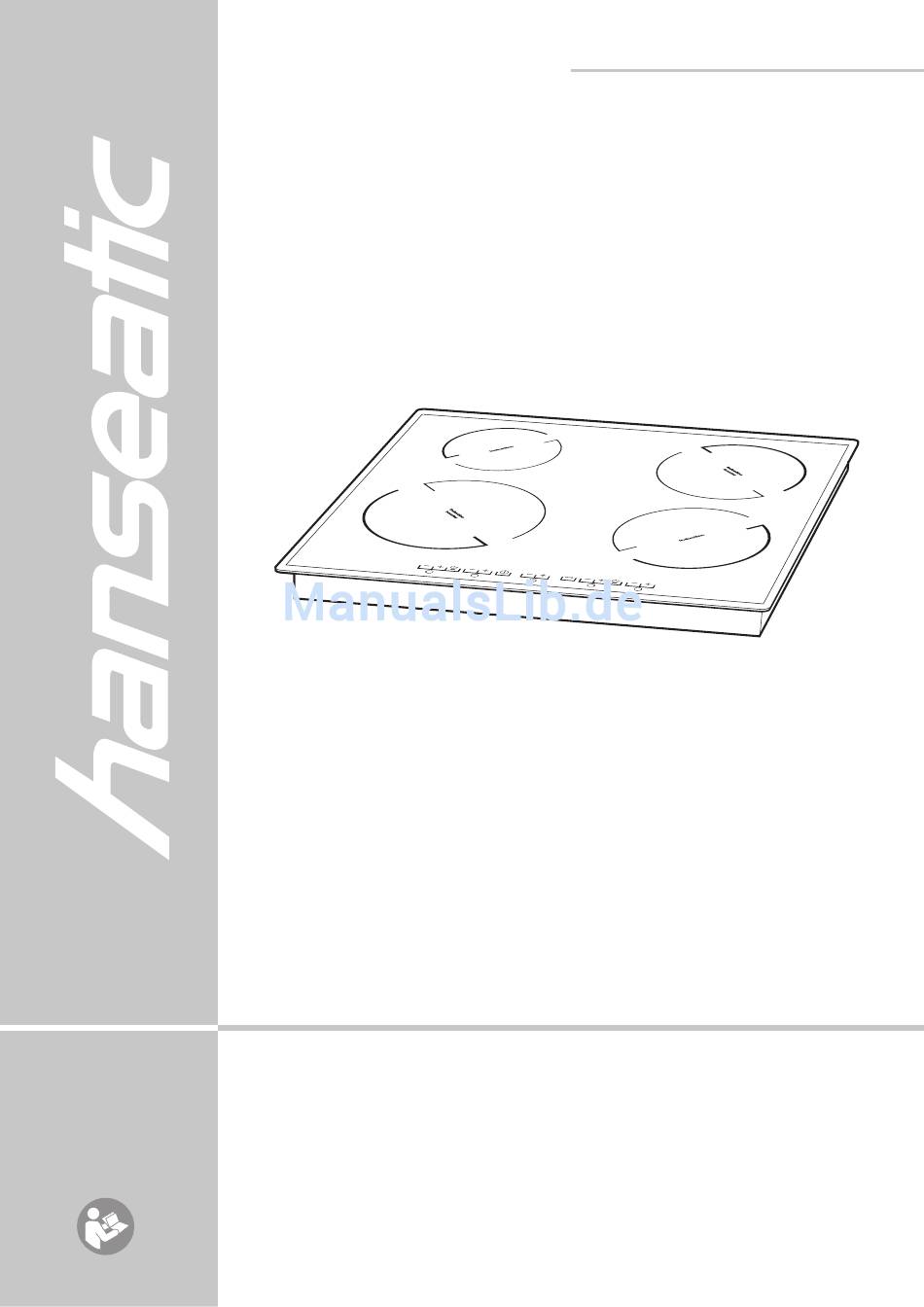

- Seite 1 PBF4VI508FTB Gebrauchsanleitung Induktions-Glaskeramik- Anleitung, Nr.: 91433 Bestell-Nr. 857 735 Kochfeld mit HC 20091211 Nachdruck, auch aus zugs- Sensorsteuerung wei se, nicht ge stat tet!
-
Seite 2: Information
Vorschriften, die zusätz- lich zu den in dieser Anleitung genannten Vor- schriften gültig sind. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter. PBF4VI508FTB... -
Seite 3: Inhaltsverzeichnis
Das richtige Koch-Geschirr Wirkungsprinzip eines Induktions-Kochfelds Geräuschentwicklung bei der Benutzung des Kochfelds Bedienelemente Kochfeld bedienen Richtige Bedienung der Sensoren Topferkennung Kochfeld ein-/ausschalten Kochzone einschalten und Kochstufe ein- stellen Einzelne Kochzone ausschalten Booster-Funktion Restwärme-Anzeige Verriegelungsfunktion (Kindersicherung) 18 Timer-Funktion benutzen Automatische Schutzeinrichtungen Kochtabelle PBF4VI508FTB... -
Seite 4: Minuten Für Ihre Sicherheit
0,42 Euro/Min.) getrennt, wenn die Sicherung ausgeschaltet oder der Netzstecker aus der Steckdose gezogen wird. Schalten Sie vor dem Anschluss des Kochfelds den be- treffenden Strom kreis aus bzw. drehen Sie die betrof- fenen Sicherungen her aus . PBF4VI508FTB... - Seite 5 Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kleinere Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können. PBF4VI508FTB...
- Seite 6 Temperaturen schmelzen und die Glaskeramikplatte beschädigen. Auch kleine Ge gen stän de können große Aus wir kungen haben, wenn sie punktförmig auf das Koch feld treffen, z. B. aus dem Ober schrank fallende Gewürzstreuer, schwere Messer o. Ä. PBF4VI508FTB...
- Seite 7 Dampf- oder Hochdruckreiniger. Wasserdampf könnte durch Ritzen zu unter Spannung stehenden Bauteilen des Glaskeramik-Kochfelds geraten. Keine scharfen Reinigungsmittel, Scheuer mittel oder Scheu er pul ver verwenden; sie kön nen die Oberfl äche beschädigen. Nur handelsübliche, für Glaskeramik ge- eignete Pfl egemittel verwenden. PBF4VI508FTB...
-
Seite 8: Einbau
Seite neben hö he ren Kü chen mö beln, Ge rä- ten oder Wän den ein ge baut wer den. – Gerät nicht direkt neben Kühl- oder Gefrier- schränken einbauen. Durch die Wärme- abgabe steigt deren En er gie ver brauch unnö- tig. PBF4VI508FTB... -
Seite 9: Kochfeld Einsetzen
Lack, Si li kon kau tschuk oder Gieß harz ver- sie gelt wer den, um Auf quel len durch Feuch- tigkeit zu ver hin dern. vorne 4. Holz spä ne von even tu el len Sägear bei ten aus ge fegen bzw. aussaugen. hinten PBF4VI508FTB... -
Seite 10: Netzanschluss
Wieder- einschalten sichern. 1. Vergewissern Sie sich, dass eine wirksame Erdung möglich ist, bevor Sie den Anschluss an der entsprechenden Klemme herstellen. 2. Je nach Anschluss-Art die Brücken gemäß Schaltbild heraus- nehmen oder einsetzen. 3. Netzanschlusskabel gemäß Schaltbild anklemmen. PBF4VI508FTB... -
Seite 11: Bedienung
– wie energie- und zeit spa rende Dampf drucktöpfe. Die re la tiv hohen An schaf fungs ko sten sind schnell wie der eingespart. – wie Stahl töp fe und -pfannen. Beschichtete Kochgeschirre dür- fen jedoch nicht innen zerkratzt sein und auch nicht überhitzt werden. PBF4VI508FTB... -
Seite 12: Wirkungsprinzip Eines Induktions-Kochfelds
– Die Wärmeregelung wirkt sich sofort aus: Der Erwärmungs- vorgang beginnt, sobald ein Topf auf eine Kochzone gestellt wird, und er endet, wenn der Topf wieder davon weggenommen wird. Auf dieses Weise läuft der Kochvorgang erheblich schneller ab, und es wird dabei Energie gespart. PBF4VI508FTB... -
Seite 13: Geräuschentwicklung Bei Der Benutzung Des Kochfelds
Das Geräusch kann durchgängig auftreten oder in Intervallen. Es kann beim selben Topf auf dem einen Kochfeld auftreten, auf dem anderen nicht. Sogar bei demselben Topf auf demselben Kochfeld kann es sein, dass da Geräusch nicht jedes PBF4VI508FTB... -
Seite 14: Ventilatorgeräusch
übeschritten wird, und der auch noch nachlaufen kann, nachdem das Kochfeld ausgeschaltet wurde, wenn die Umgebungstempe- ratur weiterhin zu hoch ist. Auch dieses Geräusch ist völlig normal, also kein Hinweis auf einen technischen Defekt oder schlechte Qualität des Produkts. PBF4VI508FTB... -
Seite 15: Bedienelemente
Kochzone, hinten links Ø 145 mm Kochfeld Ein- und Ausschalten Kochzone, hinten rechts Ø 180 mm Bedienfeld für Zeitschaltuhr Kochzone, vorne rechts Ø 180 mm Verriegelungs-Sensor (Kindersicherung) Bedienfeld für Kochzone , vorne links Bedienfeld für Kochzone , hinten links PBF4VI508FTB... -
Seite 16: Kochfeld Bedienen
Zeichen da- für, dass die Kindersicherung aktiviert ist. Das Kochfeld ist jetzt betriebsbereit. Kochfeld einschalten 1. Kindersicherung ausschalten: Sensor berühren, bis die LED erlöscht. 2. Sensor berühren, bis über allen vier Kochzonen-Sensoren eine „0“ erscheint. Das Kochfeld ist eingeschaltet. PBF4VI508FTB... -
Seite 17: Kochzone Einschalten Und Kochstufe Ein- Stellen
Berühren Sie „ “ und „ “-Sensor der betreffenden Kochzone – gleichzeitig. Die Kochstufen-Anzeige zeigt „0“. Hinweis: Schalten Sie die Kochzone immer nur über die Steuer- einrichtungen (Sensoren) aus, niemals dadurch, dass Sie den Topf von der Kochzone nehmen! PBF4VI508FTB... -
Seite 18: Booster-Funktion
Verriegelungsfunktion eingeschaltet. Sie dient dazu, fol- gende Situationen zu verhindern: – unbefugte oder unbeabsichtigte Änderungen in den Einstel- lungen der aktiven Kochfelder, – unbefugtes oder unabsichtliches Einschalten des Kochfelds. • Berühren Sie den Verriegelungs-Sensor etwas länger, um die Verriegelung ein- oder auszuschalten. PBF4VI508FTB... -
Seite 19: Timer-Funktion Benutzen
System ausreichend abgekühlt ist, auch wenn die Kochzonen schon ausgeschaltet sind. Der Ventilator verursacht ein schwaches Geräusch, das in einem sehr ruhigen Raum hörbar sein kann. Sind die elektronischen Elemente wieder ausreichend abgekühlt, wird die Kochstufe wieder auf die ursprüngliche Einstellung zu- rückgesetzt. PBF4VI508FTB... -
Seite 20: Betriebsdauerbegrenzung
Die maximale Betriebsdauer wird gemäß der zuletzt angewählten Kochstufe eingestellt. Kochstufe Maximale Betriebsdauer in Stunden Automatische Sicherheitsabschaltung Wenn mehrere Sensoren zugleich abgedeckt sind (z. B. durch ei- nen Topfl appen), oder ein Sensor längere Zeit abgedeckt ist, schal- tet sich das Kochfeld aus Sicherheitsgründen automatisch ab. PBF4VI508FTB... -
Seite 21: Bedienung
Pfannkuchen fortlaufend braten Schnitzel 1-2 Stück 6-10 Steak 2-3 Stück 8-12 Fischstäbchen 10 stück 8-10 Frittieren in Tiefkühlprodukte 200 g pro Füllung 8-13 8-9 (ohne fortlaufend 1-2 Liter Öl Deckel) frittieren Sonstiges 400 g pro Füllung 4-5 (ohne Deckel) PBF4VI508FTB... -
Seite 22: Allgemeines
2. Ver schmut zun gen mit Klin gen scha ber (nicht im Lieferum- fang enthalten) lösen. Danach die Fläche mit einem feuchten Lappen abwischen. 3. Hartnäckige Verschmutzungen mit einem speziell dafür geeigneten, im Fachhandel erhältlichen Reinigungsmittel entfernen. Danach die Fläche mit einem feuchten Lappen ab- wischen. PBF4VI508FTB... -
Seite 23: Zuckerhaltige Speisereste, Kunststoffe Oder Alufolien
Kochzonenoberfl äche entfernen. 2. Nachdem Rückstande entfernt worden sind, Kochfeld abküh- len lassen. 3. Hartnäckige Verschmutzungsreste mit einem speziell dafür geeigneten, im Fachhandel erhältlichen Reinigungsmittel ent- fernen. Danach die Fläche mit einem feuchten Lappen abwi- schen. PBF4VI508FTB... -
Seite 24: Wenn's Mal Ein Problem Gibt
Ver su chen Sie nie mals, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rie ren. Sie kön nen sich und spä te re Be nut zer in Gefahr brin gen. Nur au to ri sier te Fach kräf te dürfen die se Re pa ra tu ren ausführen. PBF4VI508FTB... -
Seite 25: Allgemeines
Wenn Sie ein Ersatzteil benötigen oder eine Reparatur notwen- dig ist, verständigen Sie bitte unseren Technik Service 24. Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Gerätebezeichnung: Glaskeramik-Kochfeld PBF4VI508FTB Tel. 0 1805 1805 Bestellnummern: 857 735, Mo. bis Fr. 8 –... -
Seite 26: Umweltschutz Leicht Gemacht
Umwelt vermieden werden. Deshalb sind Elektrogeräte mit dem rechts abgebildeten Symbol gekennzeichnet. Weitere Informationen zu diesem Thema fi n den Sie auch auf den Service-Seiten unseres aktuellen Haupt ka ta logs und auf unserer Internetseite unter der Rubrik „Service“. PBF4VI508FTB... -
Seite 27: Stichwortverzeichnis
Risse 5 Gerät entsorgen 26 Geräuschentwicklung 12 Glas 12 Grundreinigung 10,11 Schutzeinrichtungen 19 Gusseisen 12 Service 25 Sicherheit 4 Sicherheitsabschaltung 20 Sicherheitshinweise 4 Halteklammer 9 Störung beheben 24 Herzschrittmacher 5 Stromversorgung 10 Hotline 25. Siehe Fachberatung, Surren 13 Technik-Service 24 PBF4VI508FTB... -
Seite 28: Datenblatt / Technische Daten
Datenblatt / Technische Daten Hersteller hanseatic Gerätebezeichnung Einbau-Glaskeramik-Induktions-Kochfeld Bestellnummer 857 735, 820 656 (Teil 2), 743 235 (Teil 2) Gerätemaß (B x T x H) 576 x 518 x 50 Ausschnittmaß (B x T): 560 x 490 mm Gewicht ca. 15 kg Min.
