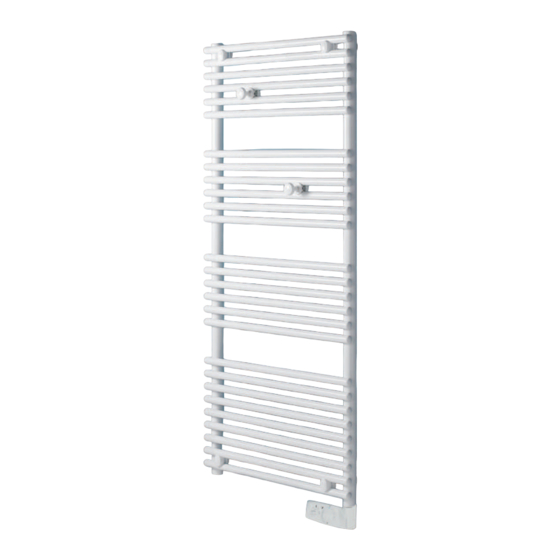

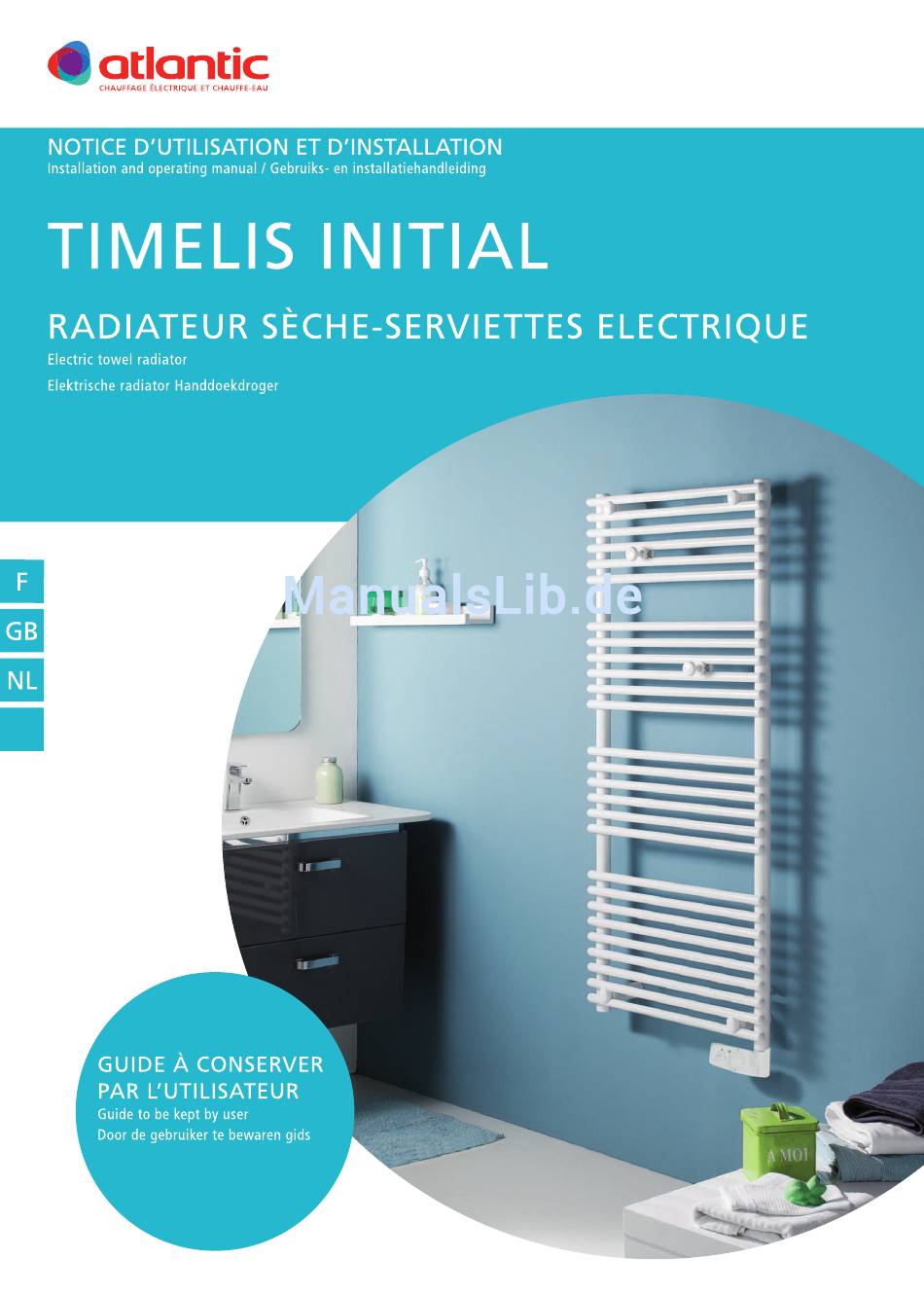

- Seite 1 Montage-und Bedienanleitung Badheizkörper Anleitung Aufbewahren...
-
Seite 2: Inhaltsverzeichnis
Wir danken Ihnen für IhreWahl und IhrVertrauen. Der Badheizkörper , den Sie gekauft haben, wurde zahlreichenTests und Kontrollen unterzogen, um die Qualität zu gewährleisten und Ihre Zufriedenheit. Bewahren Sie die Anleitung auf, auch nach der Installation der Badheizkörper. Zusammenfassung Gerät identifizieren ..............................2 Sicherheitshinweise ..............................2 Montage 1/Gerätemontage vorbereiten..........................3... -
Seite 3: Gerät Identifizieren
Gerät identifizieren Die technischen Daten Ihres Geräts befinden sich an der rechten Geräteseite. Die Bestellnummer und die Seriennummer ermöglichen dem Gerätehersteller die Identifikation des von Ihnen erworbenen Geräts. A Normen, Qualitätssiegel B Handelsmarke C Bestellnummer D Fabrikationsnummer E Seriennummer Herstellernummer Sicherheitshinweise - Kinder dürfen nicht auf das Gerät klettern. -
Seite 4: Montage
Montage 1/ Gerätemontage vorbereiten Einbauregeln - Die Montage ist sachgemäß und entsprechend der in dem Land, in dem sie erfolgt, geltenden Nor- men vorzunehmen (z. B. NFC 15100 in Frankreich). - Stromanschluss einphasig 230 V 50 Hz - Anschlussdose in Nassräumen in ca 25 cm Höhe vom Boden Vermeiden Sie die Installation des Geräts: ►... -
Seite 5: Gerät Anschliessen Einbauregeln
2/ Gerät anschliessen Einbauregeln - Die Stromversorgung des Geräts beträgt 230 V 50 Hz. - Der Anschluss am Stromnetz erfolgt über ein 3-adriges Kabel (braun = Phase, blau = Nullleiter, schwarz = Steuerleitung) anhand eines Anschlussgehäuses. In Feuchträumen wie Badezimmern oder Küche muss der Stromanschluss mindestens 25 cm über dem Boden installiert werden. -
Seite 6: 3/Aufhänger Befestigen Und Abnehmen
3/ Aufhänger montieren bzw. demontieren Die Bademantelknopfplatine von hinten in die gewünschte Höhe einstecken. Den Knopf von vorne aufsetzen, drehen und die Schraube so leicht anziehen. ⤿ ⤿... -
Seite 7: Funktionsweise
Funktionsweise Sie können den Badheizer in verschiedenen Betriebsarten betreiben egal in welcher Bedienart ( Pro- grammierung oder manueller Betrieb) : - 2h Boost : Schnellheizbetrieb, um die Raumtemperatur in kurzer Zeit zu erhöhen. Das Gerät arbei- tet mit voller Leistung während 2 Stunden. - 24h Auto Heizbetrieb : wiederholt den Schnellheizbetrieb alle 24 Stunden. -
Seite 8: Schnellheizung Mit 2H Boost Funktion
Schnellheizung mit 2h Boost Funktion Die 2h Boost Funktion aktivieren Sie durch Drehen des Knopfes A auf ON. Dann den Knopf A ca. Sek drücken, bis die Leuchte B angeht. Die Heizleuchte C geht ebenfalls an. Wenn Sie zu lange auf den Knopf drücke, wird das Bedienfeld verriegelt ( siehe S.8 ). Das Gerät arbeitet mit voller Leistung während 2 Stunden und kehrt dann wieder in den Normalbe- trieb ( Raumheizung mit der gewählten Temperatur ). -
Seite 9: Wärmen Und Trocknen Von Handtüchern : Funktion 24H Auto Trocknen
Wärmen und Trocknen von Handtüchern : Funktion 24h Auto Trocknen Den Knopf A auf stellen, um die Funktion 24h Auto Trocknen zu aktivieren. Die Leuchte B geht an. Das Gerät arbeitet mit mittlerer Leistung 2h15 lang und stoppt das Heizen ( Gerät bleibt in Bereitschaft). Sie können jederzeit diese Funktion durch 1 Sekunde Druck auf den Knopf A unterbrechen. -
Seite 10: Thermostat Kalibrieren
Thermostat kalibrieren Nach mehreren Betriebsstunden ist es möglich, je nach Montage ( Platz, Leistung des Gerätes in Bezug auf den Raum, Isolierung, ... ), dass die gemessene Temperatur nicht der am Gerät angezeigten entspricht. In diesem Fall kann das Gerät kalibriert werden. Beispiel : Knopf D steht auf 21°C. -
Seite 11: Bedienhinweise
Bedienhinweise Es ist unnötig, die Temperatur auf Maximum zu stellen. Das Gerät heizt nicht schneller. Wenn Sie mehr als 48 Stunden abwesend sind, den Knopf A auf ON und die Temperatur auf ste- len. Das Gerät hält eine Temperatur von 7°C (±3°C); Wartung Um die Leistung des Gerätes zu gewährleisten, zweimal jährlich das Gerät entstauben. - Seite 12 Problem überprüfen Leuchte B blinkt Das Gerät ist verriegelt und Sie versuchen, die Programmierung zu än- dern. - Gerät entriegeln ( Blinken stoppt ) und neue Programmierung wählen. - Position des Knopfes A prüfen : - wenn auf 24h Auto Heizung, dann auf ON oder 24h Auto Trocknen stellen - wenn auf ON, dann auf 24h Auto Heizung oder 24h Auto Trocknnen stellen...
- Seite 13 - Die Garantie gilt für 2 Jahre ab Installations- bzw. Kaufdatum und kann sich ohne Nachweise nicht länger als 30 Monate über das Erzeugungsdatum hinaus erstrecken. - Atlantic garantiert den Austausch oder die Lieferung der als schadhaft anerkannten Teile, jegliche Schadenshaftpflicht ist ausgeschlossen.
